手机配套360度旋转全景拍摄云台

　　这套结构围绕智能手机外拍场景展开，核心解决手持拍摄时画面抖动、环绕轨迹不连续、产品展示角度难统一的问题。设备由底部回转基座、中部俯仰支撑臂、上部手机夹持座三部分组成，整体采用立式紧凑布局，底座为圆盘形配重结构，直径控制在桌面摆放的稳定范围内，底部预留平整安装面，既可以直接放置在工作台、展台、直播桌面上使用，也能够通过底部预留孔位锁附在三脚架或小型支架上，适配电商产品展示、短视频环绕拍摄、静物全景素材采集、教学演示录制等实际场景。

　　从实际使用逻辑看，手机被夹持在上部夹座内，夹座内侧设置弹性挡边与限位凸台，夹持宽度覆盖主流直板手机尺寸，装夹时手机侧边抵靠定位面，夹爪从两侧收紧，避免拍摄过程中手机滑脱。中部支撑臂采用双侧立板加横向连接筋的框架形式，既给手机背面留出避让空间，也保证俯仰调节时的结构刚性；支撑臂与上部夹座之间设置旋转铰接轴，可调整手机拍摄倾角，满足平视、俯拍、低角度仰拍等不同取景需求。底部回转基座内置回转支承与驱动安装位，基座侧面预留电控盒安装区域，可容纳步进电机、控制板与接线端口，实现匀速旋转、定角度停留、分段环绕拍摄等动作；若用于手动版本，也可在回转轴处设置阻尼结构，转动时保持平稳手感，停在任意角度不会自由滑落。

　　设计过程中优先考虑运动包络边界，整机高度以手机竖屏夹持状态为上限校核，旋转时手机四角与支撑臂、底座之间保留足够安全间隙，避免360度回转过程中发生磕碰。底座圆盘承担整机配重作用，重量集中在下部，使重心落在底座支撑面以内，即使手机横装并伸至最大悬臂位置，设备也不会倾翻。支撑臂根部与底座回转台采用螺钉连接，装配时可先完成底座内部驱动件安装，再整体扣合支撑臂，维护时拆开侧盖即可检修传动件，不用完全拆解上部夹持结构。夹座与手机接触的位置采用宽面接触，局部可加装软垫，既保护手机边框，也增大摩擦力，保证反复装夹后定位一致性。

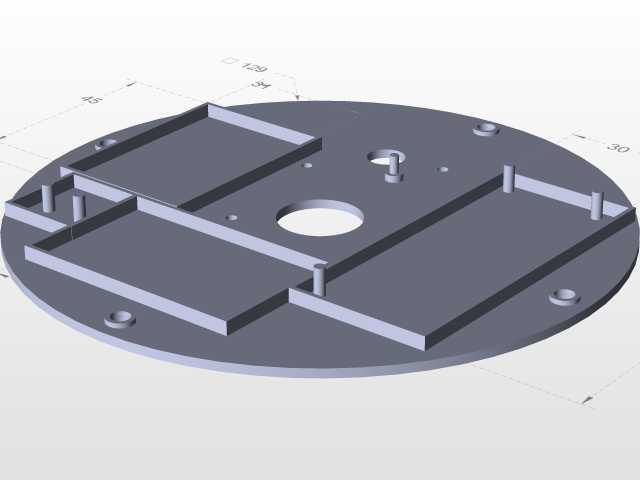

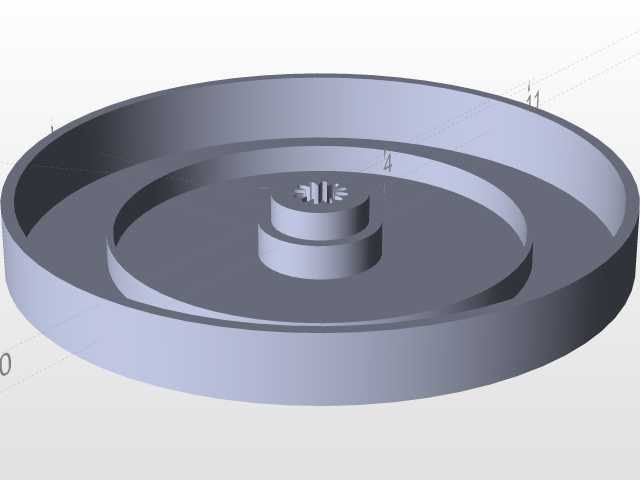

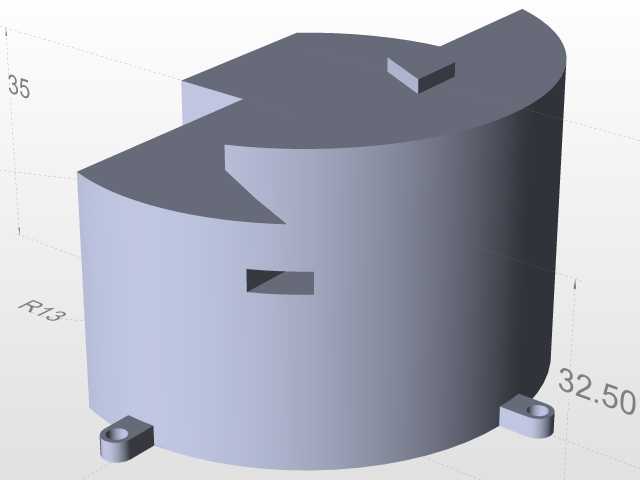

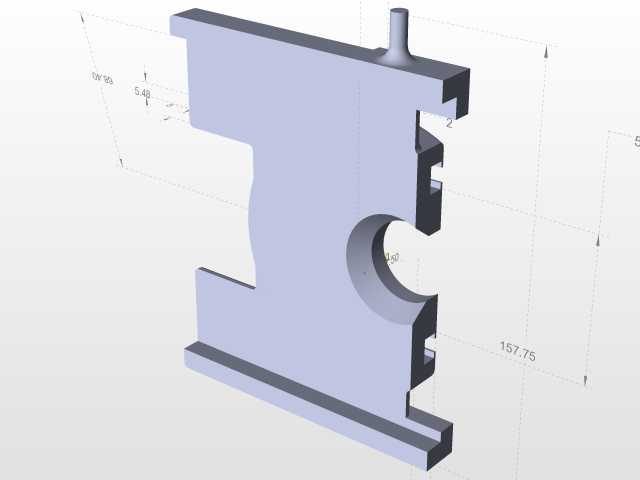

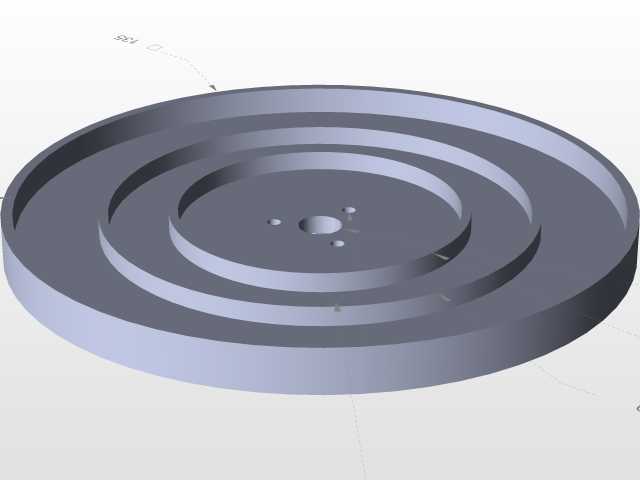

　　在工程建模层面，各零件按实际加工与装配关系拆分：底座外壳、回转台面、左右支撑板、铰接轴、夹座本体、活动夹爪、侧置电控盒分别独立建模，配合孔位、止口、螺钉过孔与螺纹孔均按装配逻辑布置。回转轴线与底座中心线重合，俯仰铰接轴线垂直于支撑臂对称面，两条运动轴线在空间上正交，使手机既能绕竖直轴线做水平环绕，也能绕水平轴线调整俯仰姿态，组合后可覆盖大部分全景拍摄角度。设备外形没有多余外凸件，电控盒贴合支撑臂侧边布置，线缆可沿支撑臂内腔走线，外部保持整洁，适合在直播间、展厅、实验室检测台等空间有限的场合长期摆放。对于结构设计人员而言，该模型可作为小型回转拍摄工装、手机夹持机构、低速回转台设计的参考，重点可关注配重底座稳定性、夹爪行程、回转驱动布置以及运动间隙校核这几处工程细节。
