IO传感器安装固定支架钣金结构

　　该支架面向工业现场IO传感器的安装固定需求，常见于自动化产线工位检测、设备信号采集点位、通讯模块周边感应元件布置等场景。实际产线中，IO传感器往往需要贴近被检测工件或运动机构布置，既要保证感应面与被测对象的距离稳定，又要避让设备走线、运动部件与维护操作空间，这类长条形钣金支架正是为这类狭长安装区域设计。

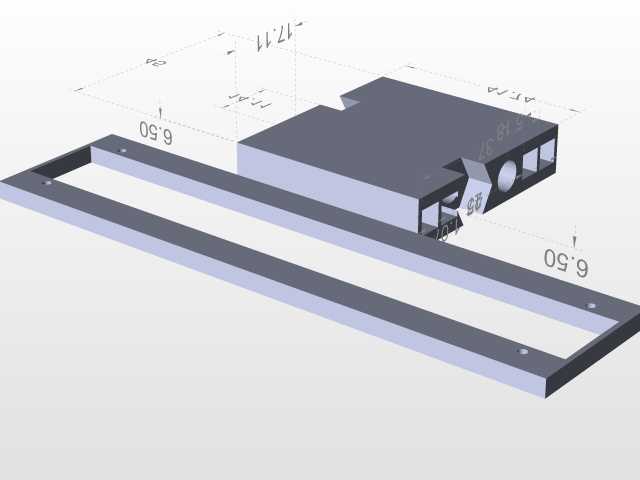

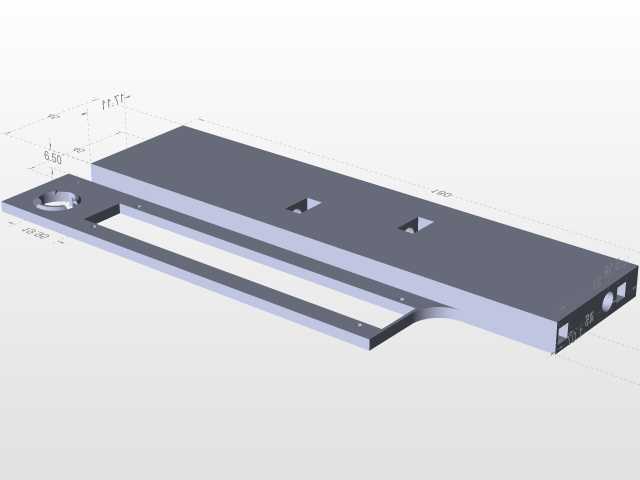

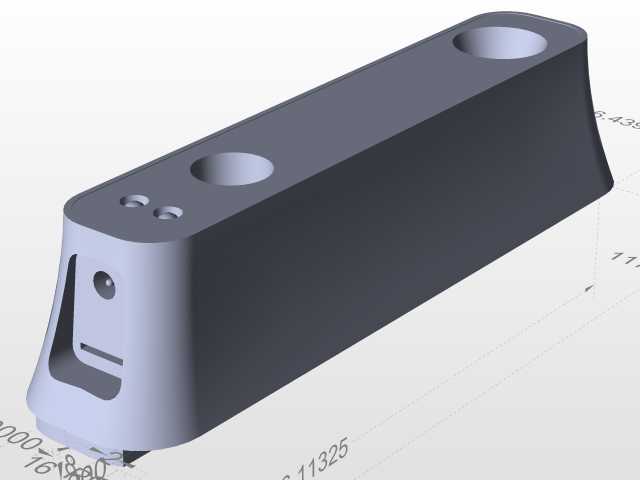

　　从结构形态看，支架主体采用薄板折弯成型，整体呈长条板状，一端设置带安装孔的折弯固定耳，用于与设备机架、型材或工位侧板连接；主体板面上开设两处方形定位孔，可配合传感器本体卡扣、压块或紧固件完成传感器的限位固定，避免设备运行振动导致感应位置偏移。支架中段开设长条形通槽，一方面用于传感器线缆穿出与走线整理，另一方面可在装配时提供一定的位置调整余量，方便现场根据被测件实际位置微调传感器安装点。支架末端做收边折弯处理，既提升薄板整体刚性，也可作为传感器端部限位面，减少悬臂段受力变形。

　　设计思路上，这类支架优先考虑钣金加工工艺性：所有轮廓均为直线与简单折弯结构，无需复杂机加工，激光切割下料后经折弯、冲孔即可成型，制造成本低、批量一致性好。板面的孔位布局兼顾了安装强度与调整灵活性，固定端的连接孔承担主要载荷，中部方孔限定传感器安装位置，长槽则释放装配公差，现场安装时即使机架预装孔存在小幅偏差，也可通过槽位调整补偿，降低对机架加工精度的要求。折弯边的设置大幅提升薄板截面惯性矩，长悬臂状态下也能保持传感器位置稳定，避免因支架颤振导致检测信号误触发。

　　尺寸边界方面，支架总长适配多工位并排布置的IO传感器安装间距，板宽匹配常规方形IO传感器的安装基面，固定端折弯高度预留了紧固件操作空间，安装后支架与安装基面之间留有走线间隙，传感器线缆可沿支架背面规整布置，避免线缆裸露被运动部件剐蹭。安装时可先通过固定端孔位将支架预装在机架上，再将传感器卡入板面定位孔，线缆从长槽引出后捆扎固定，最后微调传感器感应距离并锁紧紧固件，整个装配流程无需复杂工装，现场维护更换传感器时也可快速拆装。

　　在设备实际使用中，该支架可适配光电式、接近式等多种IO类传感器，广泛应用在3C设备通讯检测工位、自动化装配线物料到位检测、仓储分拣设备点位感应等场景，其钣金轻量化的特性不会给设备机架增加过多负载，同时标准化的孔位设计可实现同系列支架的互换，降低备件种类。结构上避开了复杂曲面与冗余特征，所有折弯与开孔均服务于安装固定、走线与刚性提升需求，是工业检测点位中典型的实用型传感器固定钣金件。
