多组铰接联动机械构件组合

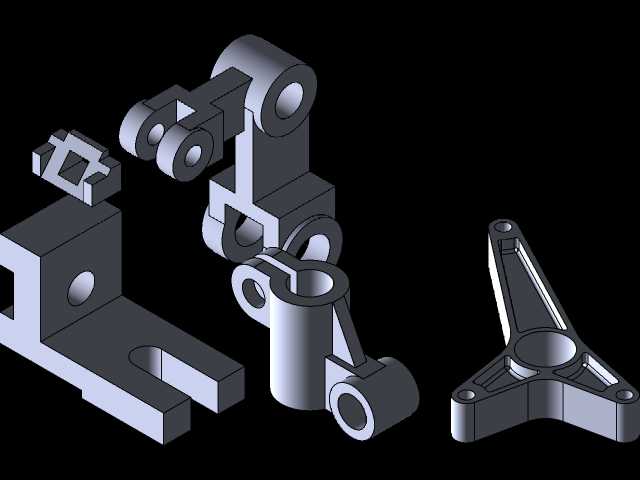

　　这组机械构件面向小型工装夹具、桌面级自动化执行端以及教学演示机构的开发场景，整套零件覆盖了固定基座、多级铰接摆臂、回转套筒与三角受力摇臂四类典型功能单元，可直接用于平面连杆机构的原理验证，也可拆分后作为非标设备里的独立承载件使用。左侧基座承担整套机构的安装基准功能，底部预留平直安装面，可直接贴合设备工作台面或者工装基板，通过底面上的开槽完成螺栓锁紧，开槽方向预留了少量调节余量，装配时可沿槽体方向微调基座位置，抵消机架焊接或者基板打孔带来的位置误差；基座立面上加工出同轴通孔，用于穿入铰接销轴，顶部的卡槽结构可嵌入限位块或者感应触发片，在摆臂摆动到极限位置时完成机械硬限位，也可配合接近传感器实现行程位置反馈。

　　中间的多级摆臂是整套机构的运动核心，每一节摆臂两端都设计了带同轴孔的铰接耳，耳板厚度经过加厚处理，销轴穿过孔位后，摆臂可绕销轴完成定轴转动，相邻摆臂之间通过中间回转套筒串联，套筒内孔预留了轴承安装位，压入微型深沟球轴承后可降低铰接处的转动阻尼，长期往复摆动也不会出现孔位磨损失旷的问题；摆臂侧面的加强筋从铰接耳位置一直延伸到臂身主体，在不额外增加整体壁厚的前提下提升了臂段的抗扭刚度，机构高速往复动作时臂身不会出现明显颤振。右侧的三角摇臂属于三铰接点传动件，三个端点分别设置铰接孔，其中中心孔作为回转支点，另外两个孔分别连接动力输入连杆与执行端输出连杆，当动力侧拉动其中一个端点时，摇臂绕中心支点转动，

　　即可将直线驱动力转化为另一路的摆动输出，三角构型的力臂比例经过适配，可在小行程输入的情况下放大执行端的摆动角度，适合用来完成夹具的快速张合、料道挡板的启闭或者小型压头的下压动作。整套零件的外形边界都按照紧凑安装的思路设计，基座底面宽度可适配常规铝型材工作台的安装间距，摆臂完全收拢时整体外轮廓不会超出基座的投影范围，展开后最大摆动行程可覆盖常规小型工件的取放区间，所有铰接孔的轴线保持平行，装配后整套机构在同一平面内完成运动，不会出现运动卡滞。设计过程中优先保证了零件的工艺可行性，所有外形都采用等壁厚或者渐变壁厚结构，拔模方向统一，无论是采用机加工切削还是3D打印试制都可直接成型，铰接孔的配合间隙预留了销轴装配的公差空间，

　　相邻运动件之间预留了足够的安全间隙，摆动过程中不会出现臂身互相干涉的问题。这类构件组合在实际产线中常用来搭建简易的上下料拨料机构，将摇臂的输入端连接小型气缸或者电磁铁，输出端接上拨片，就可以把输送线上排列的工件逐个分料送出；也可以将多组摆臂串联组成多自由度的简易机械手，在轻负载场景下完成小零件的移位动作，结构简单、维护便捷，不需要复杂的控制系统即可完成预设的联动动作。
