Ardbot机器人塑料底座安装板

　　这块弧形塑料底座板主要服务于小型教学机器人和桌面实验平台，在Ardbot类工具包中承担底层承载与元器件布置的作用。实际使用时，它并不是单纯的装饰外壳，而是整机安装基准：控制板、传感器支架、电机固定座、电池仓以及上层立柱都要通过板面上的孔位完成定位，孔位之间的相对位置直接决定后续装配是否顺畅。

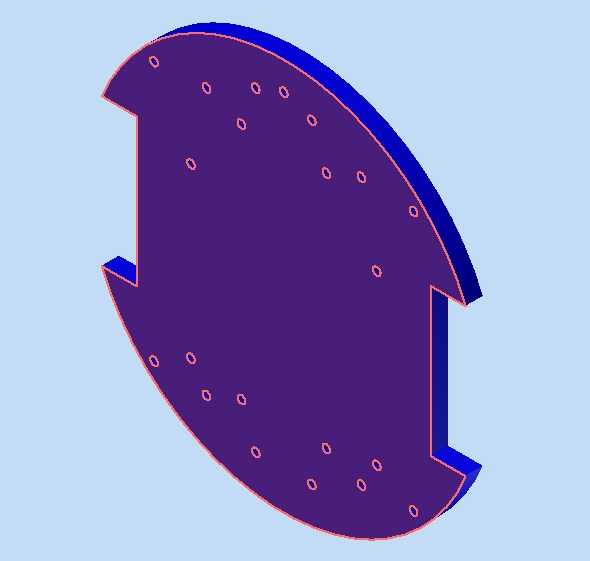

　　从结构形态看，零件采用近似半圆的轮廓，外缘保留连续弧形边界，两侧设置开口缺口，便于轮轴、线缆或侧装支架穿过。板面具有一定厚度，边缘形成立壁，能够提升薄板类塑料件的抗弯能力。若按平面板材直接加工，虽然外形容易获得，但在机器人移动、启停或受到侧向碰撞时，中部容易产生挠曲；加入侧边厚度和局部台阶后，底座的整体刚性会明显改善，也能让紧固件周围获得足够的咬合深度。

　　板面上分布有多组安装孔，孔位并非按单一矩阵排列，而是沿弧形区域分散布置。这种布局对应机器人底座上多类零件的安装需求：靠近外缘的孔可用于固定电机、轮轴支架或传感器支腿；靠近中部的孔适合安装控制板、隔离柱和上层支撑板；缺口附近的孔则承担侧装模块连接。建模时需要重点控制孔中心到弧形边缘的距离、相邻孔组的间距以及孔与缺口端面的安全边距。若孔距边缘过近，塑料件在螺钉锁紧后容易出现发白、开裂或局部塌陷；若孔位偏离支架实际安装面，后续只能通过扩孔、补孔或增加转接板补救，会削弱底座的一致性。

　　设计思路上，该件更接近仿制还原与装配校核相结合的结构件。原始工具包经过实物测量后，外形轮廓可以通过弧形边界和直线缺口快速建立，但孔位数据需要反复核对。原因在于塑料底座在长期使用后可能发生轻微变形，手工测量也会受到卡尺接触角度、孔口倒角和边缘圆角影响，导致相似位置的孔距并不完全一致。因此三维建模不能只照抄单点尺寸，而应结合紧固件规格、零件功能和装配干涉关系判断孔位合理性。对于明显偏离安装逻辑的孔，应按标准栅格或对应支架孔距进行修正；对于承担定位作用的孔，则要保留较小公差，避免装配后整机轴线偏移。

　　安装边界方面，底座下半圆为主要承载区，上侧开口形成装配通道，轮组或驱动模块从侧面装入后，其外圆不能超出底板下缘过多，否则机器人在越过桌面接缝或实验场地边缘时会发生托底。板厚方向需要预留螺钉头、螺母和隔离柱高度，尤其是控制板下方不能让金属螺钉尖端接触电路焊点。若采用3D打印或塑料板切割制作，孔位周边应考虑材料收缩和层间强度；若采用注塑或雕刻加工，则要注意外缘立壁的拔模角度与刀具半径。弧形外边缘不宜设计成尖锐薄壁，缺口转折处也应保留小圆角，以降低应力集中。

　　在机器人调试场景中，这块底板还承担维护便利性。分散孔位允许用户更换不同规格的传感器支架，侧边缺口使线束可以从底部走向控制板，避免线缆被轮组卷入。上层扩展板通过隔离柱固定后，底座与上层板之间形成空腔，可容纳电池和接线端子。工程建模时应把这些空腔作为干涉检查重点，确保电池厚度、插头长度和线束折弯半径都在底板轮廓范围内。整体来看，该零件的价值在于把零散的机器人模块统一到同一个安装基准上，孔位精度、边缘刚性和装配空间是设计时最需要优先保证的部分。
