流线型自行车燃油箱曲面结构设计

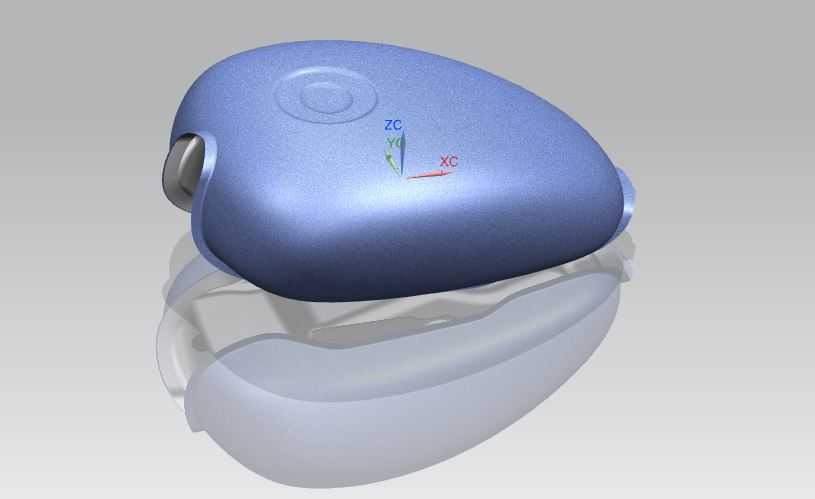

　　该燃油箱面向小型机动自行车、巡航自行车及改装动力车架的储油需求，采用贴近车架上管与坐垫前方空间的水滴状曲面壳体方案。实际装车时，油箱布置在车架主梁上方、车把与坐垫之间的可视区域，既要承担燃油储存功能，也要与整车复古巡航风格保持一致，因此外形没有采用规则方箱结构，而是通过连续大曲率曲面收束前后轮廓，使前端较窄、向后逐步加宽并在尾部圆滑下压，减少骑行过程中腿部干涉。

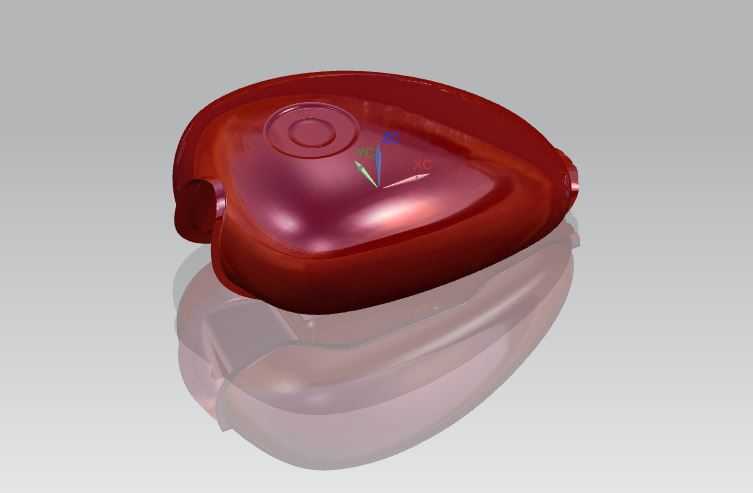

　　从结构功能看，油箱主体为薄壁封闭腔体，上部预留圆形加注口区域，可布置油箱盖、密封垫圈及通气结构；侧前方设置金属质感的安装或油路接口，用于与油管、油箱开关或固定件衔接。腔体下部曲面并非简单复制上表面，而是依据车架上管的贴合关系形成内凹过渡，使油箱能够稳定落在车架支撑区域，并为绑带、支架或螺栓固定留出安装边界。建模时需要重点控制壳体壁厚均匀性，避免在深拉曲面和边角位置出现壁厚骤减，影响冲压或焊接成型后的强度。

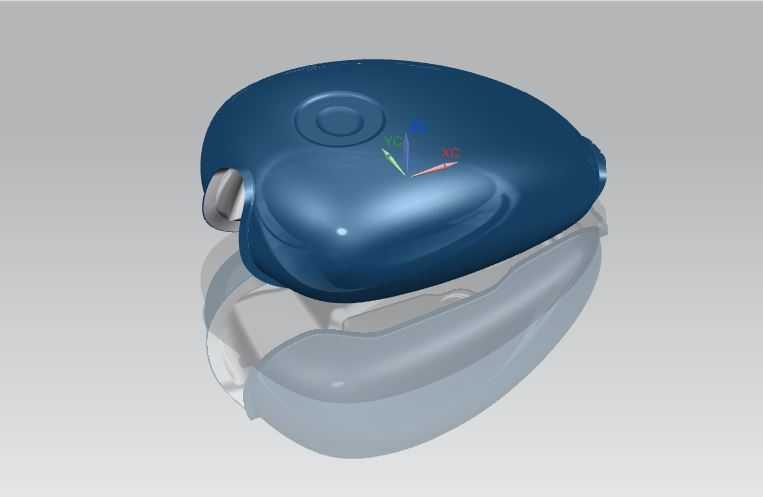

　　曲面设计思路围绕空间利用率和骑行姿态展开。油箱顶部最高点位于中部偏前，能够在有限长度内争取较大容积；上表面设置浅圆形凹陷，既可以作为加注口周边的加强与定位特征，也能增强外观识别度。壳体两侧向外平缓鼓起，截面呈扁宽形态，这种处理比高立式油箱更适合自行车车架，能够降低燃油重心，同时减少膝部内侧在踩踏、转向时碰到箱体的概率。前端收窄后靠近车头方向，可为转向线管、控制线缆和车把回转留出间隙；尾部沿车架向后延伸，形成与坐垫、后车架衔接的视觉过渡。

　　安装边界需要结合车架管径、上管倾角和前后固定点校核。油箱底部与车架接触区域应设置垫胶或支架接触面，避免金属壳体直接压在管材上造成磨损；若采用抱箍固定，绑带路径应避开底部最低油位区和油路接头，保证拆装时不拉扯油管。若采用支架螺栓固定，则应在箱体内部或下部预设加强凸台，防止骑行振动使固定点周围产生疲劳裂纹。油箱与发动机化油器或喷油系统之间的油管走向应保持合理坡度，减少气阻和低洼存油，同时远离高温排气部件。

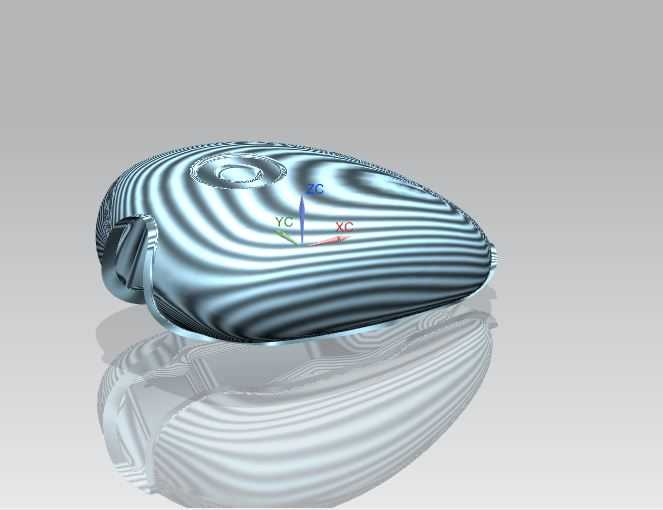

　　在三维建模过程中，这类零件适合先以骨架曲线确定整车布置位置，再搭建主断面轮廓。前部断面较窄且高度略低，中部断面扩大以形成主要储油容积，后部断面逐渐压低并收束，保证外观流畅。外表面完成后，通过偏移和内补面构建内腔，加注口、接口凸台、安装耳片等特征应在曲面质量稳定后再加入。圆角过渡不能只按视觉效果处理，还要考虑成型工艺：外露大面保持连续高光，底部与安装区则需要更大的圆角和局部加强，以承受燃油重量、路面振动及紧固件载荷。

　　工程校核时，除了关注容积是否满足续航要求，还应检查油箱在最大转向角、站立踩踏和双人承载情况下的间隙。箱体侧面与膝盖、大腿的距离需预留骑行服装和动态摆动余量；下部与车架线管、刹车线缆之间不能出现夹持点；加注口位置应便于开盖操作，且加油枪或油杯接入时不被车把、线束遮挡。对于金属油箱，焊缝或拼接线宜布置在不易积水、不易受摩擦的位置；对于复合材料或塑料油箱，则需重点关注材料耐油性、抗老化性以及固定点局部刚度。

　　该模型的价值在于把储油容器、车架空间和外观曲面整合在同一零件中：外形不是独立雕塑，而是由自行车骑行姿态、安装位置、油路连接和制造工艺共同约束形成。结构设计人员可在此基础上继续细化内腔隔板、油位传感器、油箱盖密封、固定支架和表面涂装分缝，也可通过调整长度、宽度和底部贴合曲面，适配不同巡航车架或小型动力自行车平台。
