汽车减震悬挂螺旋弹簧总成结构

　　这套悬挂减震总成的三维结构，围绕乘用车底盘行驶系统的实际承载与缓冲需求搭建，核心由螺旋压缩弹簧、筒式阻尼芯轴、上下环形安装吊耳以及端部限位支承盘组成，在整车布置里承担车轮与车身之间的振动衰减、冲击缓冲与姿态约束作用。日常车辆经过颠簸路面、减速带或者非铺装坑洼路段时，车轮端的垂向跳动会先传递到下安装支点，螺旋弹簧通过自身往复压缩变形吸收路面输入的冲击能量，避免刚性撞击直接传导至车身；内置的阻尼筒则在弹簧反复伸缩过程中提供可控的阻尼力，抑制弹簧压缩回弹后的持续余振，让轮胎能够持续贴附路面，既保障行驶平顺性，也维持转向、制动工况下车轮的抓地边界。

　　从结构设计思路来看，弹簧采用等节距圆柱螺旋构型，簧丝截面为圆形，这种构型在垂向载荷下应力分布均匀，制造工艺成熟，批量生产时簧丝绕制、端部磨平、淬火回火以及表面喷丸强化的工序都易于管控，长期交变载荷下的疲劳寿命可以得到稳定保障。弹簧套置于阻尼筒体外侧，二者同轴布置，阻尼筒的活塞杆从上端支承座中心穿出，上端吊耳与车身副车架或者减震器塔座铰接，下端吊耳则与转向节或者下摆臂支座相连，上下铰接点均预留了销轴穿装孔位，安装时销轴穿过吊耳环形孔后配合橡胶衬套，既可以传递垂向载荷，也能补偿车辆跳动过程中产生的小角度摆动，避免运动干涉。

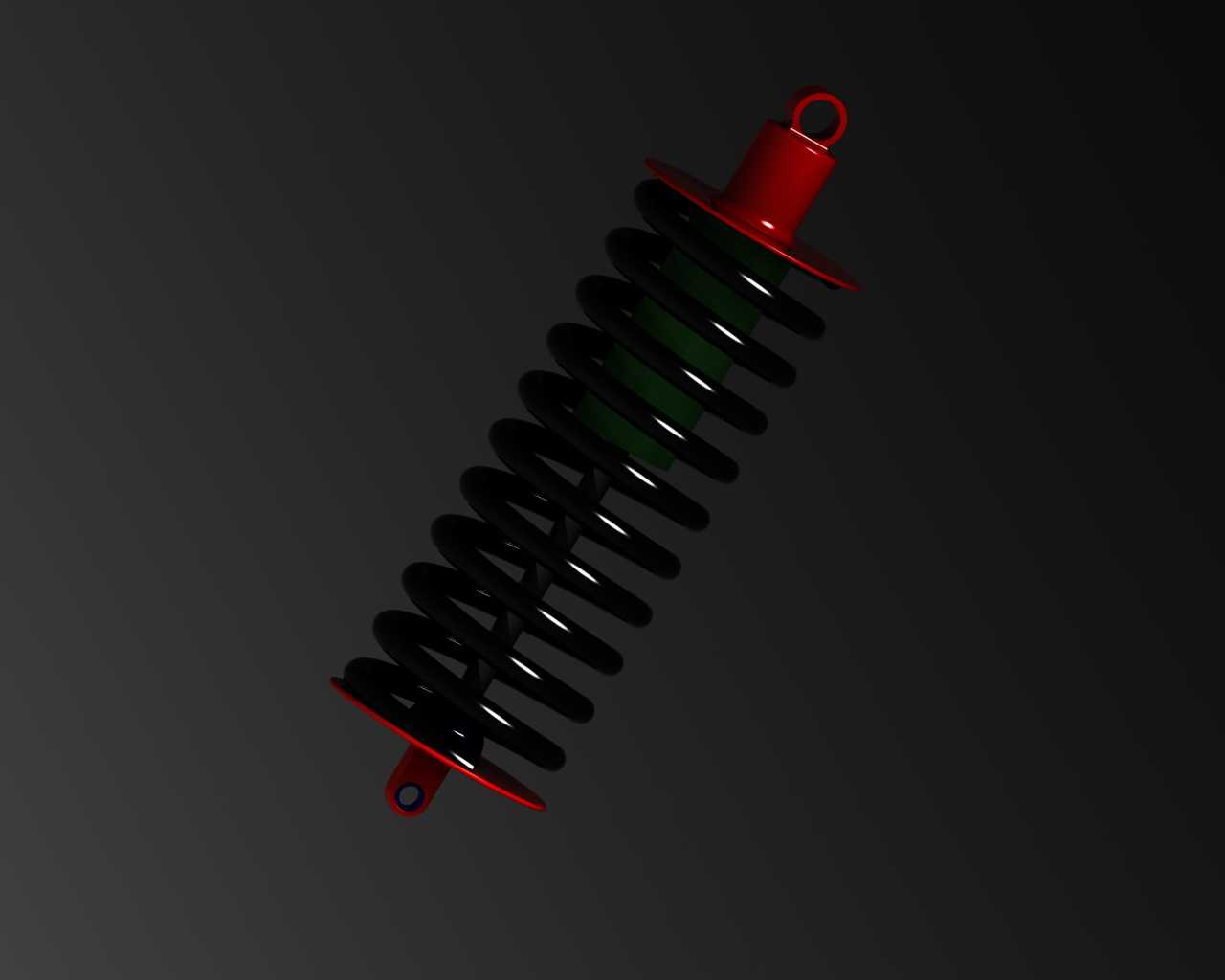

　　端部的红色支承盘采用扩口翻边结构，盘体内侧加工有与弹簧端部簧圈贴合的定位止口，弹簧两端的支承圈完全贴合在支承盘端面，车辆承载时弹簧的轴向力可以均匀分散到整个盘体接触面，不会出现局部点接触导致的应力集中。上下吊耳的铰接孔轴线保持平行，在整车硬点布置阶段，需要结合悬架导向机构的运动轨迹校核减震器总成的摆动角度，确保车轮从全上跳极限到全下跳极限的整个行程内，阻尼筒筒体、弹簧外圈与周边的轮罩内板、刹车管路、线束以及半轴部件之间始终保留足够的安全间隙，避免极限工况下发生运动磕碰。

　　外形尺寸层面，该总成的自由长度需要匹配对应车型的悬架设计行程，弹簧的中径、簧丝直径以及有效圈数根据整车满载轴荷、偏频要求匹配计算：偏频设定在乘用车常用的1.2至1.5Hz区间时，弹簧刚度既不会过硬导致路面冲击直接传入座舱，也不会过软造成转弯时侧倾过大、制动时车头俯仰明显。阻尼筒的行程要大于弹簧的极限压缩量，在弹簧被压缩到并圈之前，阻尼筒内部就会触发限位缓冲块，避免金属部件刚性撞击；拉伸行程下，阻尼筒的最大伸出长度也要留出余量，防止车轮极度下跳时活塞杆从筒体中脱出。

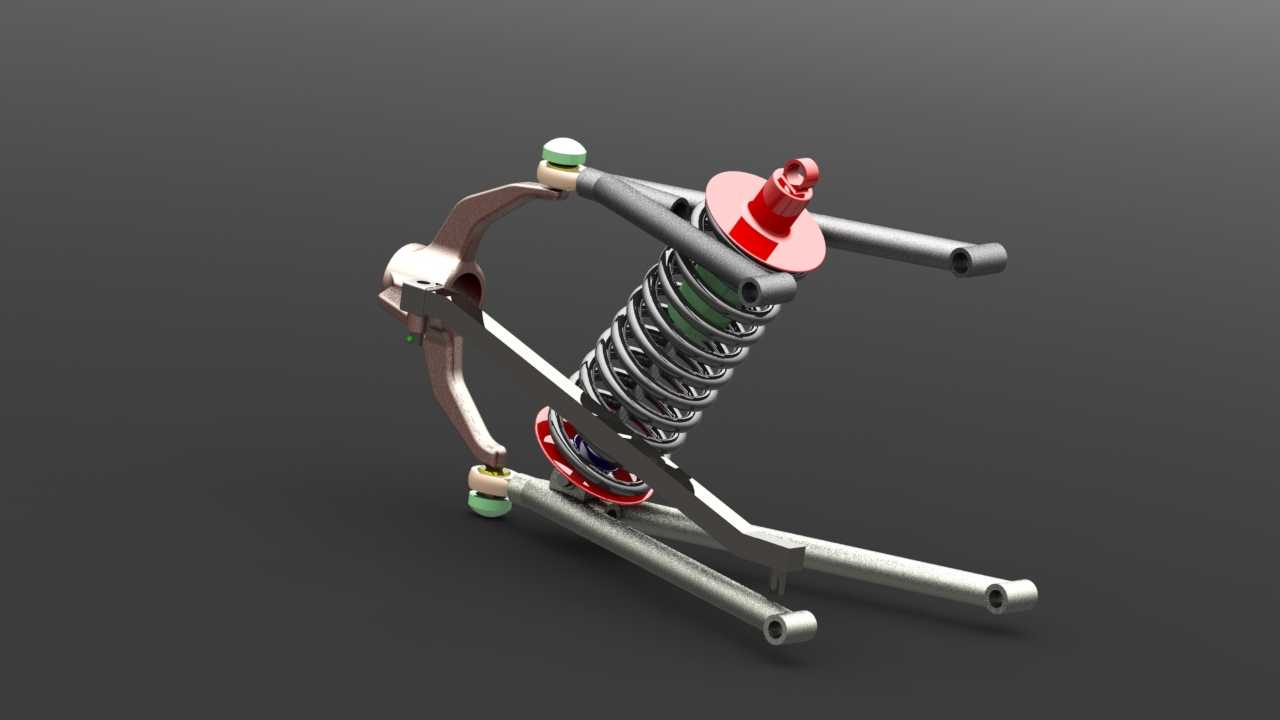

　　在实际底盘装配场景中，该总成可以独立作为滑柱式减震器的核心部件，也可以配合控制臂、转向拉杆、稳定杆共同组成完整的麦弗逊前悬或者拖曳臂后悬结构。建模过程中所有配合面的同轴度、吊耳孔的位置度都按照整车装配公差设定，弹簧的螺旋升角、端部支承圈的磨平长度也还原了实际加工状态，结构工程师在做底盘总布置校核时，可以直接将该数模导入装配环境，完成运动干涉检查、载荷传递路径分析以及安装工位的工装路径模拟，无需再反向重建核心缓冲部件的几何特征。
