汽车减震支柱螺旋弹簧悬架总成

　　该三维结构对应乘用车辆底盘中常见的减震支柱总成，主要承担车轮与车身之间的垂向载荷传递、路面冲击衰减和姿态约束。实际装车时，这类部件多用于麦弗逊式前悬或类似的支柱式悬架布置，上端通过带橡胶衬套的吊耳与车身塔座连接，下端通过叉形安装座与转向节或轮毂支架固定，形成一条兼顾导向与缓冲的传力路径。

　　从功能拆分来看，总成内部包含阻尼筒、活塞杆、螺旋弹簧、上下弹簧座、缓冲限位结构以及端部连接衬套。阻尼筒负责把弹簧反复伸缩产生的振动能量转化为热能耗散，抑制车轮经过颠簸路面后的持续振荡；螺旋弹簧则承担主要弹性支撑，在空载、满载及动态冲击下提供回复力。弹簧两端通过弹簧座定位，座面与弹簧端部贴合，需保证接触环带均匀，避免局部点接触造成应力集中或异响。

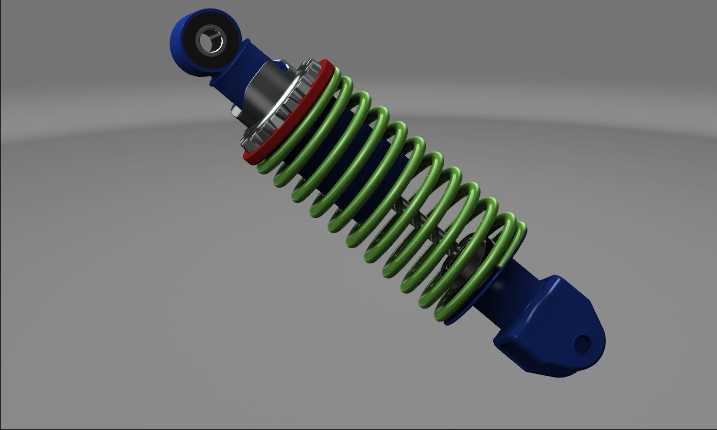

　　模型中弹簧采用明显的圆柱螺旋形态，圈数、螺距和中径按照支柱常见比例表达，能够直观反映压缩行程中的弹簧包络。绿色弹簧与红色限位/垫片区域形成清晰分界，蓝色部分为上下安装支架及阻尼筒外装结构。上端吊耳孔用于穿装固定螺栓，孔内通常压装橡胶金属衬套，以隔离高频振动并允许小角度摆动；下端叉形支座设有连接孔，与转向节形成刚性较高的铰接关系，保证制动力、驱动力和侧向力能够可靠传递。

　　设计这类支柱时，不能只把减震器和弹簧看作独立标准件。弹簧中心线、阻尼器轴线和安装点坐标需要共同校核：弹簧力作用线若偏离活塞杆轴线过多，会在活塞杆上引入附加弯矩，增大油封磨损和卡滞风险；弹簧座倾角则要适应弹簧压缩时的端部贴合变化，防止行程中弹簧发生偏移或干涉。整车满载状态下，弹簧预紧力、静挠度和阻尼匹配共同决定离地间隙、俯仰抑制和轮胎接地性能。

　　外形尺寸方面，支柱总成属于细长立式部件，建模时需重点控制总长、弹簧外径、吊耳孔中心到下端安装孔中心的距离，以及两端支架的宽度和孔径。装配边界上，弹簧外圈在最大转向、极限跳动和制动俯仰工况下都要与轮胎、轮罩、半轴、制动管路和车身塔座保持安全间隙。上端连接区域还要预留工具空间，便于总装线上拧紧塔顶螺母；下端支架孔位需与转向节配合面一致，公差过松会导致异响，过紧则会提高装配难度。

　　在底盘调校中，减震支柱并非单纯追求越硬越好。较低阻尼会改善细碎颠簸的柔和感，但弯道侧倾和制动点头增大；较高阻尼能提升控制感，却可能降低轮胎在连续起伏路面上的贴地性。弹簧刚度、缓冲块厚度、衬套硬度和阻尼阀系需协同设定。模型把弹性元件、阻尼元件和连接支座完整表达，有利于在方案阶段检查运动包络、拆装顺序和相邻系统干涉。

　　对于结构设计人员，该类模型还可用于爆炸视图、装配工艺说明和教学演示：弹簧预装时需压缩到指定高度才能落入上下座，阻尼筒活塞杆表面不允许磕碰，上端螺母拧紧后要确认衬套方位；维修拆解时，弹簧仍可能储存较大弹性势能，必须使用专用弹簧压缩工具。三维建模中应保留弹簧有效圈、端部磨平圈、支座圆角、安装孔和衬套轮廓等关键特征，使模型既能展示外观，也能服务于结构评审与选型沟通。
