机车转向三臂铰接连杆结构设计

　　这套三臂式连杆结构主要服务于机车转向机构的力传递与运动约束场景，在轮式机车、小型轨道车辆以及多连杆转向桥中，这类摇臂连杆承担着把转向拉杆的直线推拉动作分解、换向并同步传递给两侧轮组的作用。和常见的两孔直连杆不同，该件采用三臂放射布局，中心为一个较大的主铰接孔，三条臂沿近似120度方向向外伸展，臂端各设一个连接孔，整体形成一个能够绕中心支点摆动、同时在三个方向上铰接联动的三角摇臂。

　　从实际装车逻辑看，中心大孔通常对应转向节或车架支座上的枢轴，是整个连杆的回转基准；三个端孔则分别连接转向拉杆、随动臂或减振辅助杆件。这样的布置可以在有限的悬架空间内完成多路运动合成，避免多根独立连杆交错布置带来的干涉问题。放射状臂体在受力时，中心孔承受支反力，端孔承受拉杆交变载荷，三条臂之间通过中部环形基体相互支撑，载荷路径比较直接。

　　建模时首先要锁定的是中心孔轴线与三个端孔轴线的位置关系。三臂并非完全等角度均布，而是结合转向梯形几何关系进行了角度修正：较长的一条臂用于主拉杆输入，另外两条较短臂负责向两侧轮端输出或联动。孔距决定了转向传动比，孔位稍有偏差就会造成左右轮转角不一致，因此草图阶段需要把中心孔、端孔中心以及臂体中线放在同一基准面上约束，优先标注关键孔距和夹角，再处理外轮廓。

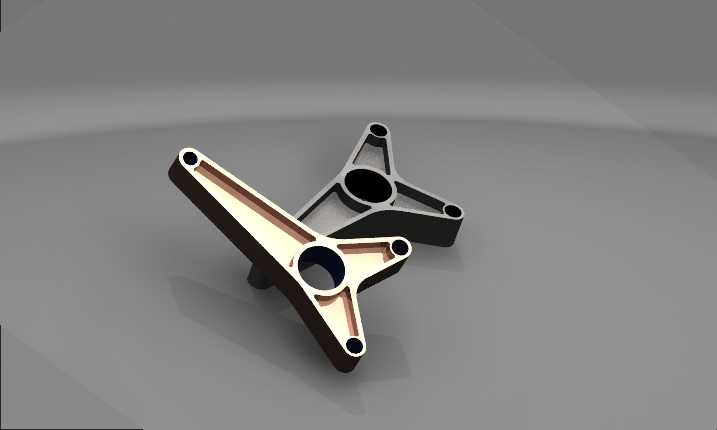

　　臂体截面采用了近似工字形与箱形结合的轻量化形式。从渲染图可以看到，臂的两侧保留较厚边缘筋条，中间区域下沉形成凹槽，这种做法在铸造连杆和锻造摇臂中很常见：外缘筋承担弯曲正应力，中间减材区去掉低应力材料，既降低重量，又提高材料利用率。中心孔周围做了加厚凸台，端孔处也设置了圆柱衬套区域，用于压入耐磨衬套或直接作为销轴配合面。凸台与臂身之间通过圆滑过渡连接，避免截面突变造成应力集中。

　　安装边界方面，中心枢轴孔的直径要与转向节销轴、衬套外径以及锁紧螺母空间匹配；端孔则需要考虑球头销或关节轴承的装入尺寸，孔端面应留出足够的压紧面。三臂摆动范围内，要校核臂体与车架侧板、减振器、制动管路以及轮辋内侧的最小间隙，尤其在极限转角和悬架跳动同时发生时，端孔接头处的球头防尘罩不能与相邻臂体发生擦碰。由于该件围绕中心轴做平面摆动，设计时还应控制连杆本体厚度方向位置，确保其位于两侧安装支座的中间平面。

　　从工艺角度看，这类零件适合采用铸钢、球墨铸铁或高强度铝合金成型后再机加工关键孔位。毛坯阶段应保证臂体筋条填充完整，中心凸台和端孔凸台留加工余量；后续加工以中心大孔为定位基准，一次装夹或采用专用工装镗削三个端孔，以保证孔轴平行度和孔距精度。孔端面需铣平，作为衬套或球头垫圈的贴合面；边缘凹槽和加强筋交接处应保留铸造圆角，减少裂纹源。

　　功能特性上，三臂连杆相比简单直拉杆具有更强的运动分配能力。它不仅能传递拉力和压力，还能通过臂长比例改变位移量和力臂关系，使转向动作在不同转角下呈现所需的非线性特性。中心支点的设置让杆件受力更加均衡，某一侧受到冲击时，载荷可通过环形基体分散到另外两条臂上。对于需要紧凑布置的小型机车转向桥，这种结构能减少支座数量，缩短连杆组总长度，同时让维修时的拆装点更加集中。

　　三维建模过程中，孔特征建议采用独立草图圆控制直径，再通过拉伸切除生成通孔；臂体外形则用闭合轮廓拉伸主体，随后在表面绘制凹槽边界进行切除。中心和端部凸台可与主体合并建模，圆角按“先大后小”的顺序添加，优先处理高应力过渡区。装配验证时，应把销轴、衬套、球头销和开口销等附件一并放入，检查运动极限位置；若用于动态仿真，还需在中心孔和端孔处设置转动副，施加拉杆位移后观察三臂摆角是否满足转向梯形要求。整体来看，该结构虽然外形简洁，但孔位关系、臂长比例和安装间隙直接决定转向机构的可靠性与运动精度。
