奥迪乘用车多辐亮面轮毂轮辋结构

　　该轮辋结构面向乘用轿车行走系统的外观件与承载件协同设计场景，主要用于展示轮毂在轮胎装配、制动系统避让、转向节连接以及整车侧面视觉匹配中的空间关系。轮辋作为车轮总成的基础骨架，外侧承担轮胎胎圈的定位与支撑，内侧需要为制动盘、制动卡钳、轮毂轴承、转向节及悬架跳动边界预留足够间隙；在实际装车状态下，它不仅传递整车垂向载荷，还参与起步、制动、转向时的扭矩与侧向力传递，因此建模时不能只关注表面造型，还要把轮缘、胎圈座、轮辐过渡区、中心安装孔和螺栓分布圆等关键位置统一考虑。

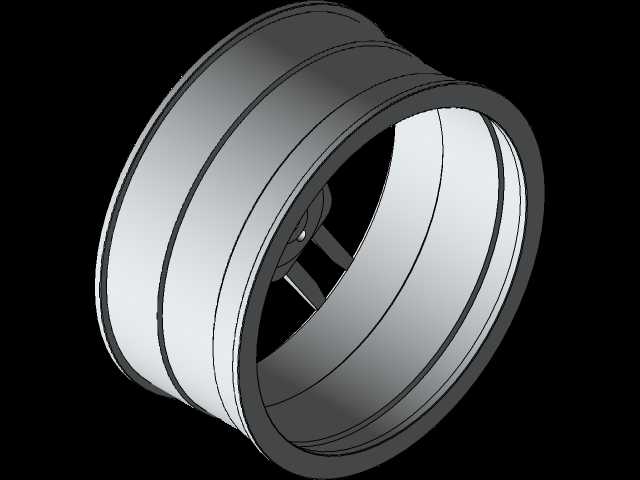

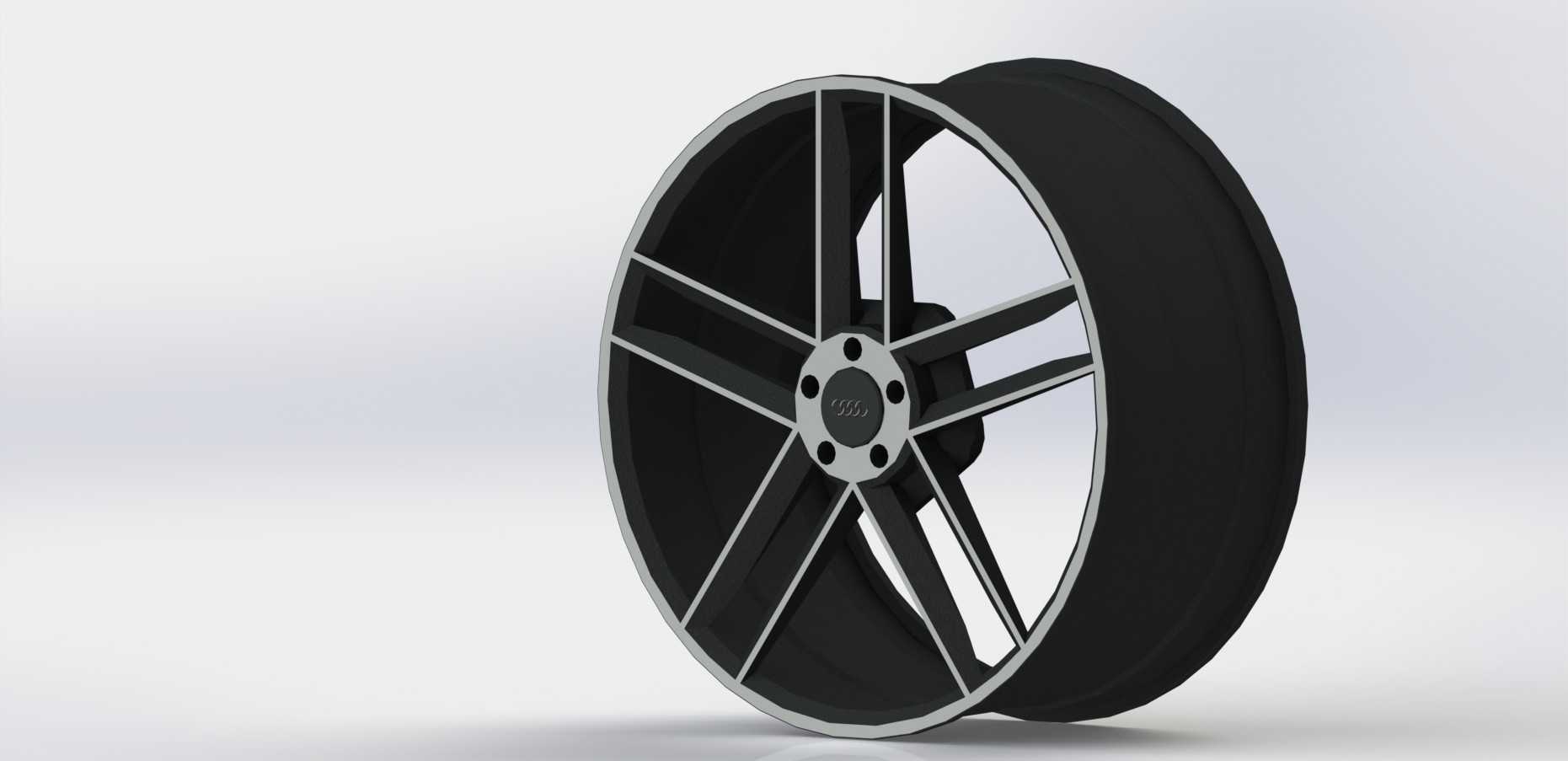

　　模型采用大直径、低扁平比轮胎适配的宽边轮圈思路，外轮缘呈现较深的金属亮面轮廓，能够在视觉上强化低趴、宽体和运动化效果。轮辋桶身沿轴向保留连续回转壁面，外侧唇口与内侧安装面之间形成轮胎容纳腔；胎圈座区域按照轮圈与轮胎接触的环形带进行约束，避免辐条造型侵入轮胎装配空间。对于结构工程师而言，这类外观轮毂在数模阶段需要反复核对轮辋宽度、偏距、中心孔直径、螺栓孔数量与分布圆，因为这些尺寸直接决定轮胎能否正确落座、轮毂能否与车轴法兰贴合，以及转向和上下跳动时是否与翼子板、减振器或卡钳发生干涉。

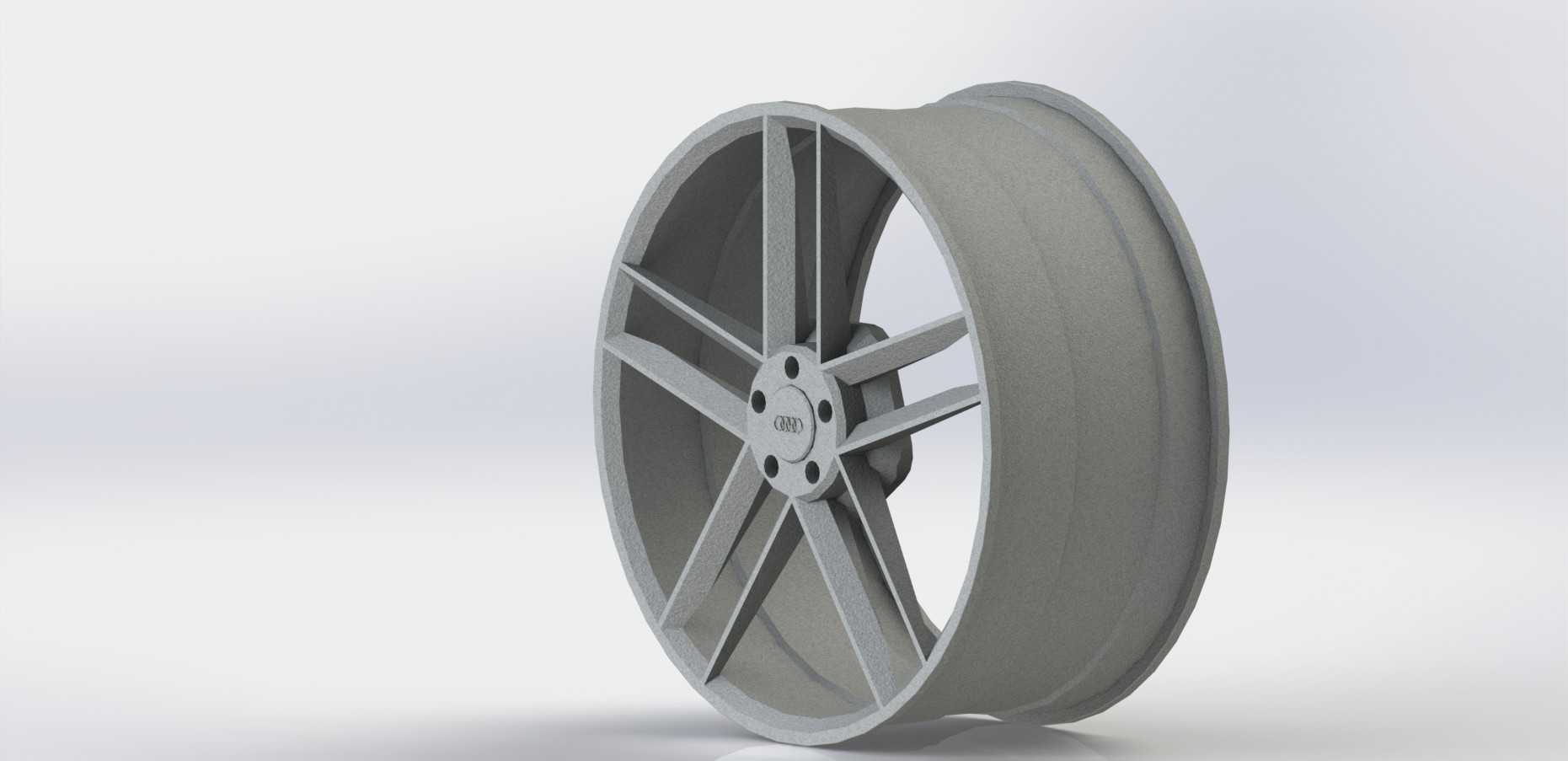

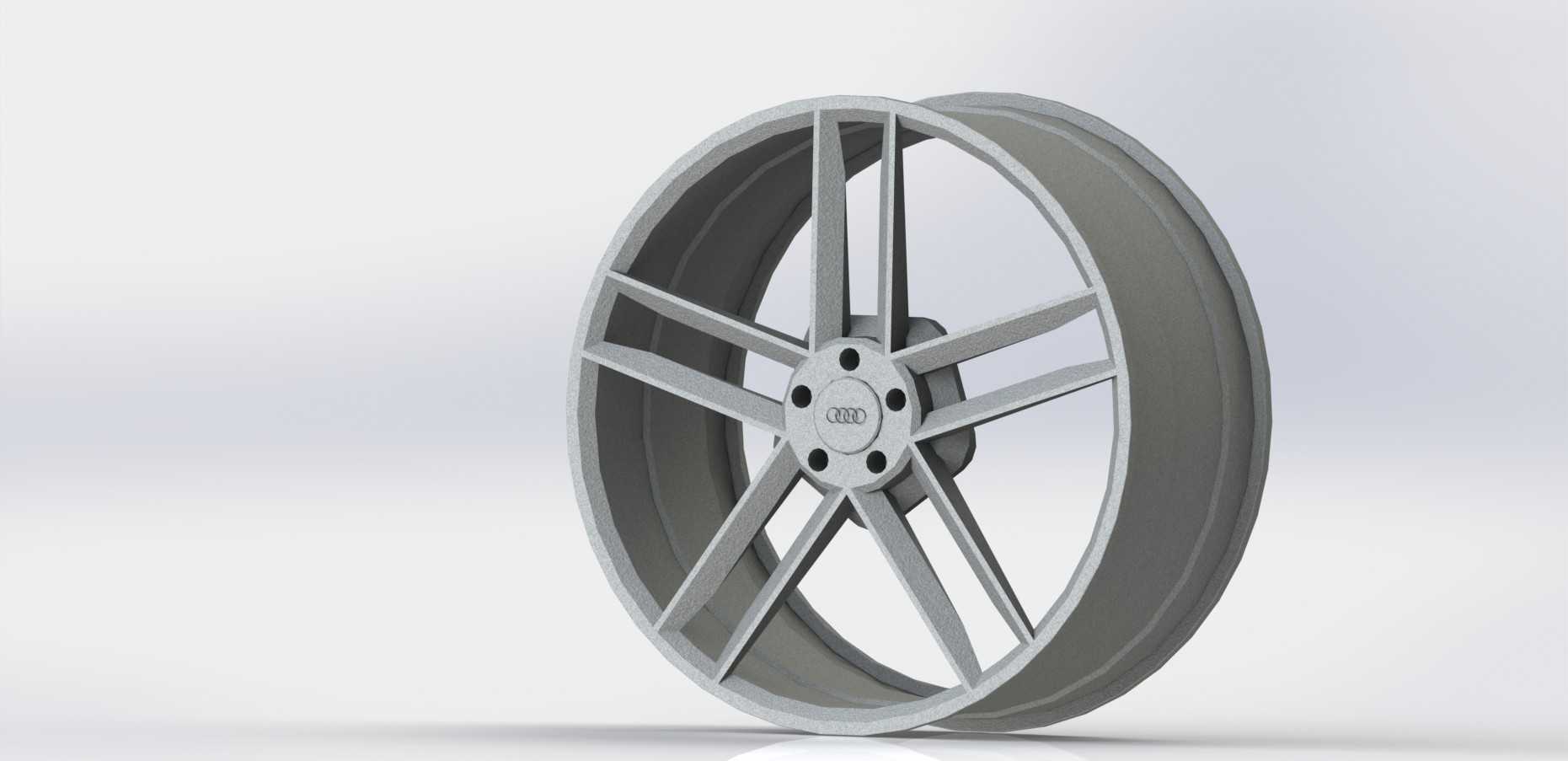

　　轮辐部分采用多组细长辐条从中心轮毂座向外轮缘放射展开的布局，正面形成强烈的分割感。辐条在靠近中心区域汇聚，围绕中心盖形成环形安装座；向外延伸时，辐条截面逐渐变化，并在轮辋内壁附近与外圈过渡连接。这样的布置一方面减少正面封闭面积，使制动系统散热气流更容易通过轮辐间隙；另一方面通过多路径承载，把路面冲击从外圈分散到中心安装区。设计时需要注意，辐条不能单纯追求纤细视觉效果，根部圆角、壁厚变化和拔模方向都会影响铸造或锻造后的成形质量。若根部应力集中过大，车辆经过坑洼路面或承受侧向冲击时，容易在辐条与中心座交接处产生微裂纹。

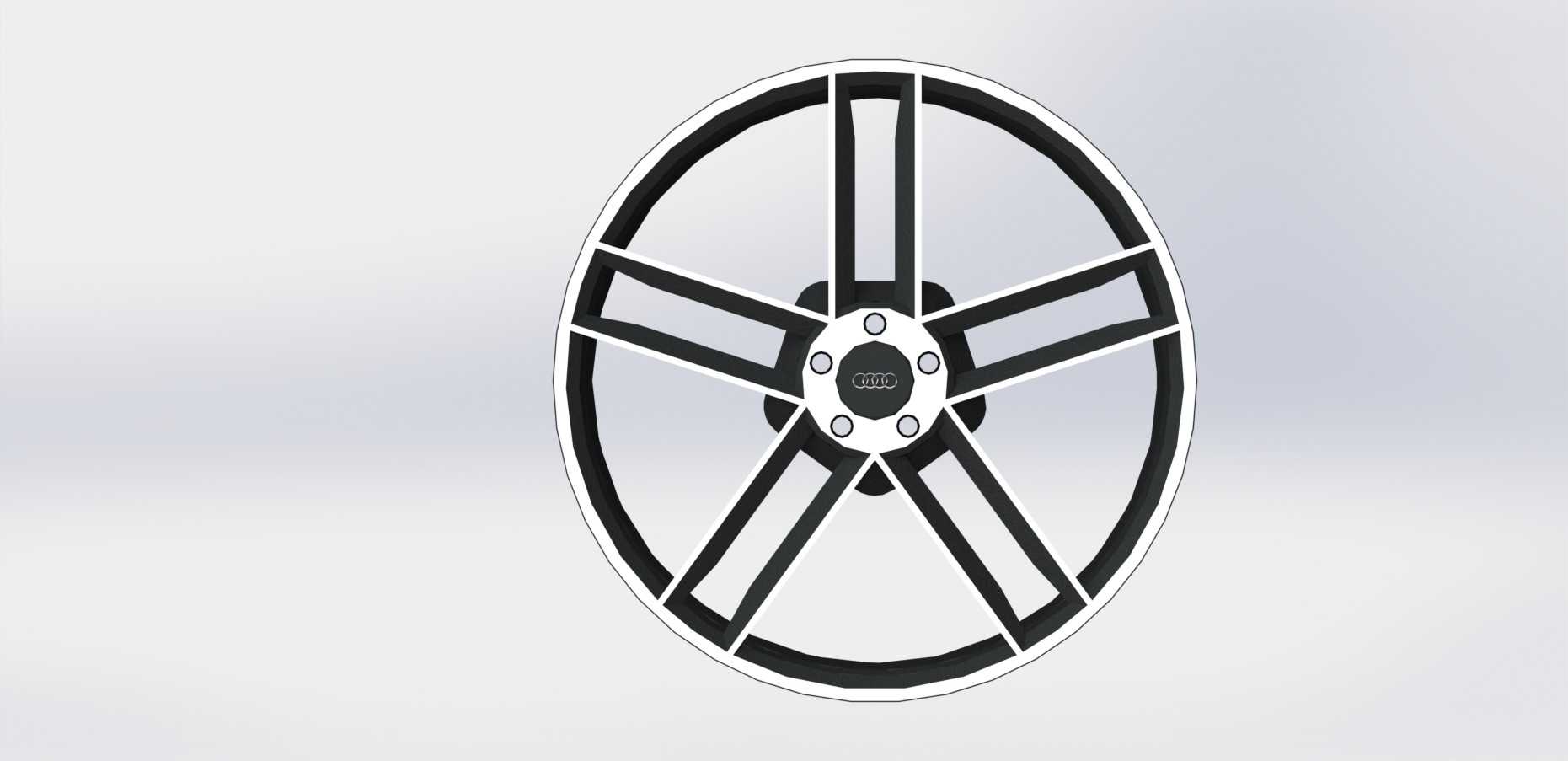

　　中心区域设置品牌标志盖和环形安装面，标志盖位于轮毂视觉中心，外圈由螺栓安装区包围。实际结构中，中心孔承担与轴头定位的配合作用，螺栓孔则负责将轮毂压紧在车轴法兰上。模型表达时应保证中心孔轴线与轮辋回转轴线重合，螺栓孔围绕轴线均布，孔位端面需要保留平整贴合面。若中心孔与轴头配合间隙过大，车轮高速旋转时可能出现抖动；若螺栓孔分布圆或锥面角度不准确，安装后会造成预紧力不均，严重时影响制动稳定性。

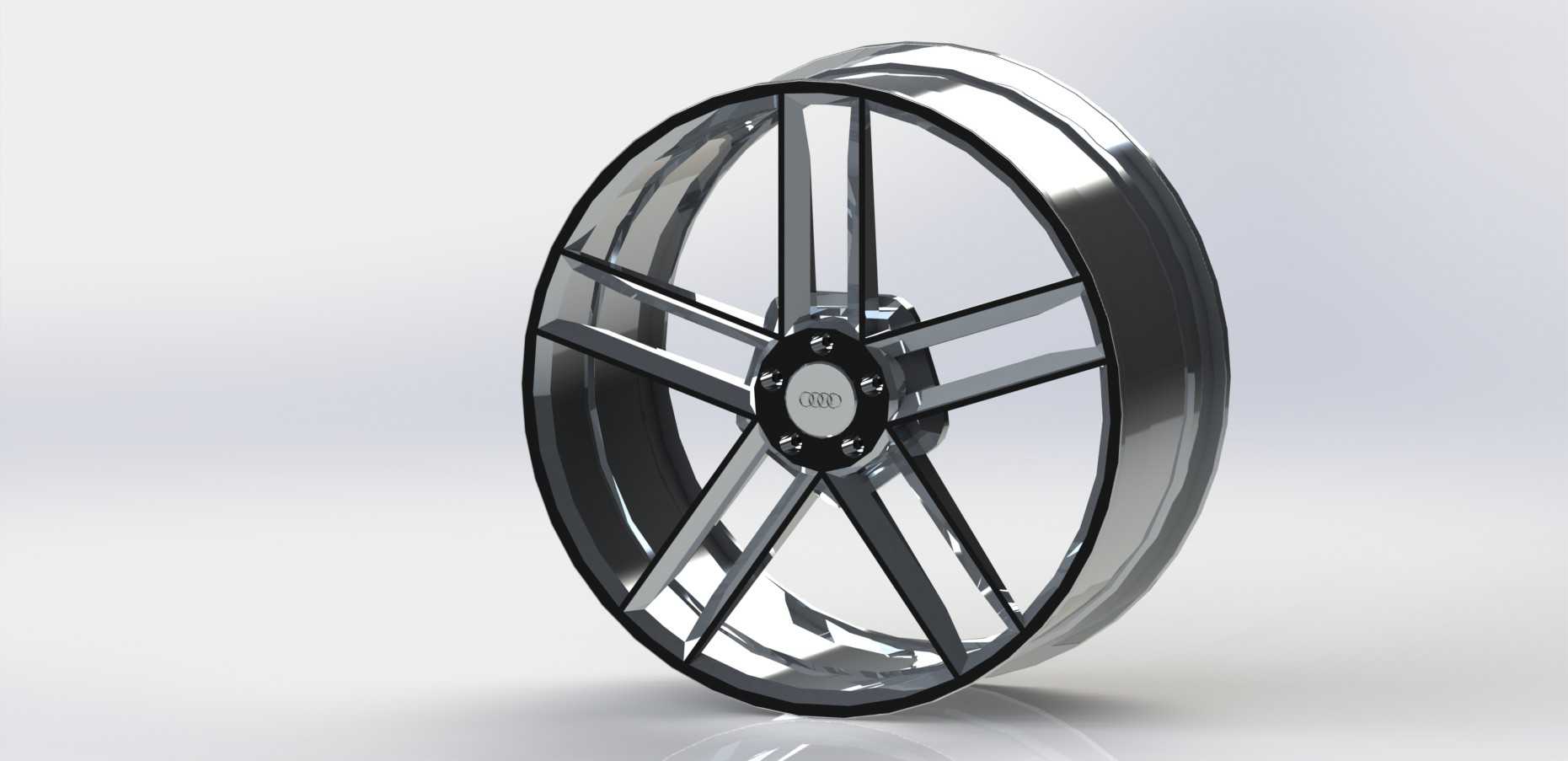

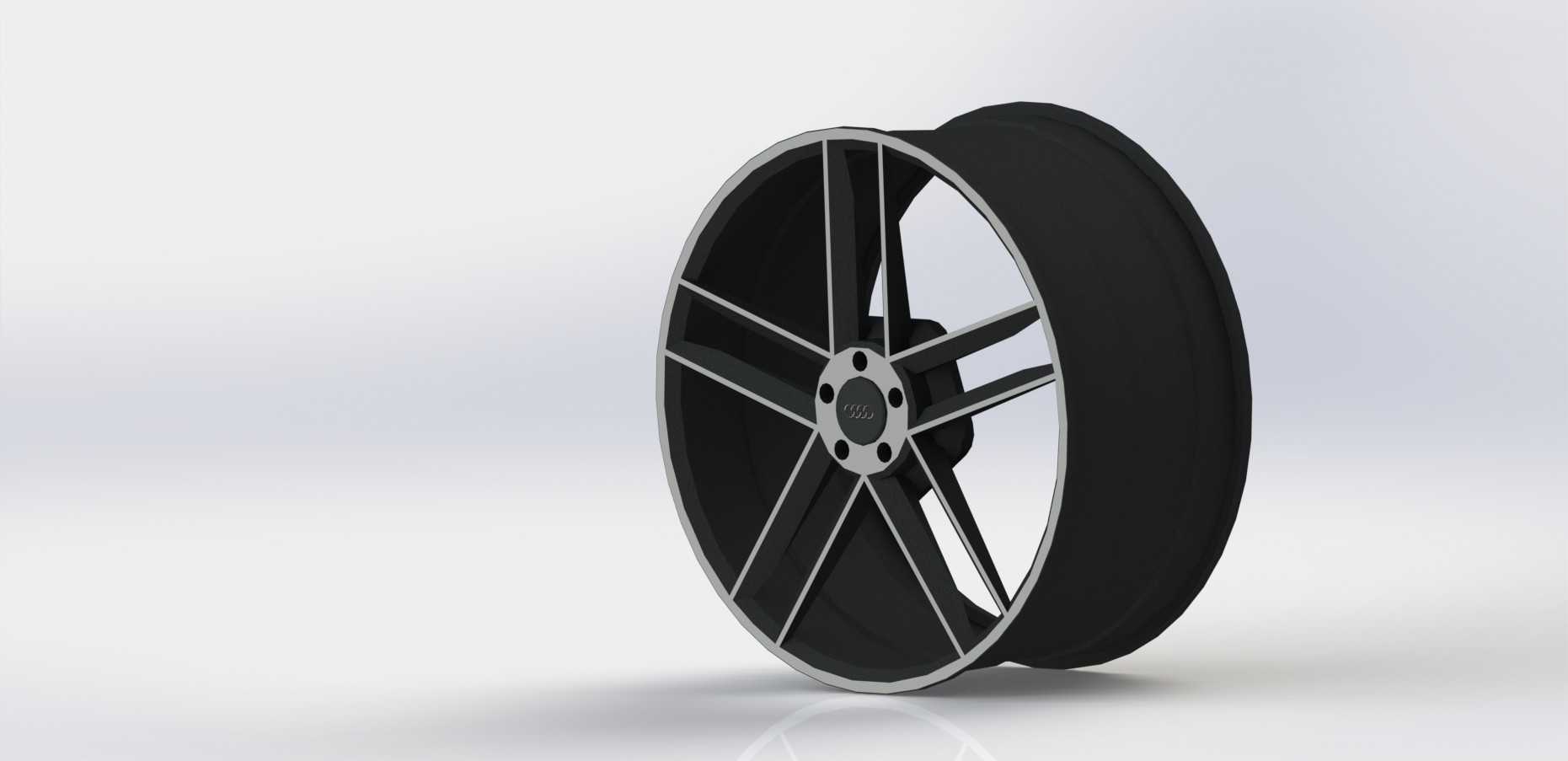

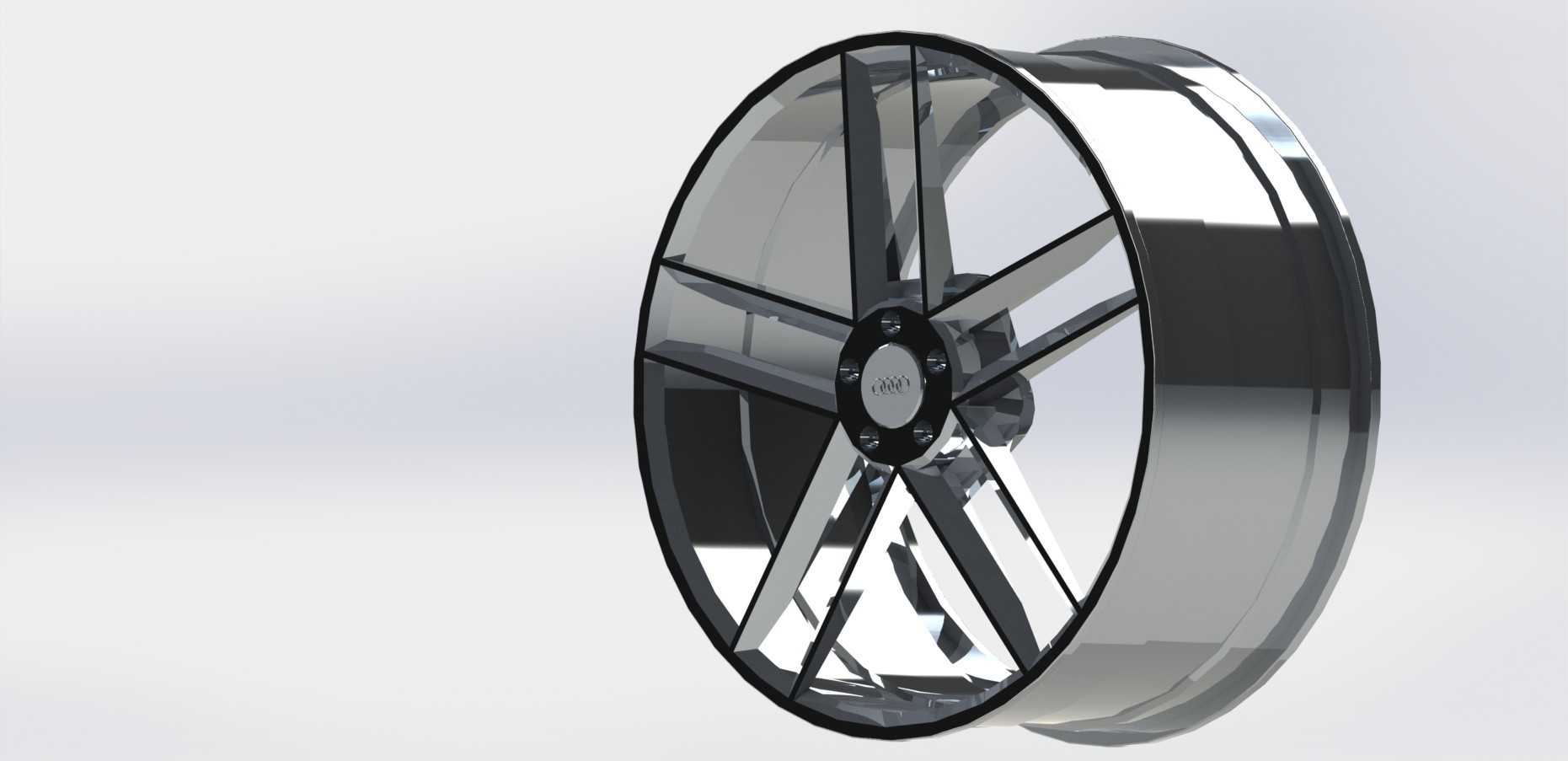

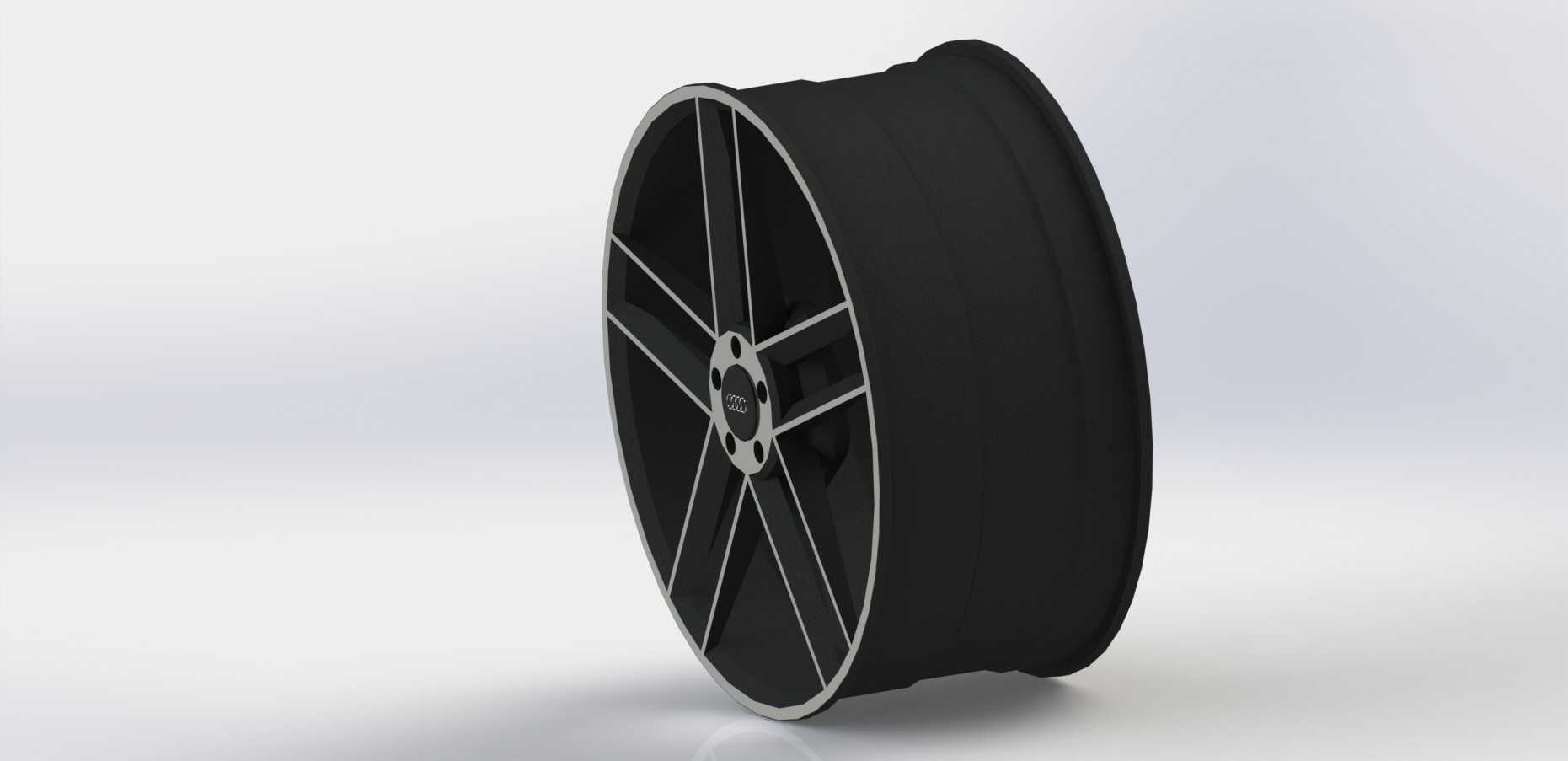

　　外形边界上，该轮毂强调大直径轮圈和宽轮唇的比例关系，外侧表面以高光金属材质表现车削亮面与涂装面的差异。亮面轮唇通常对应数控车削或金刚石切削工艺，辐条凹陷区则可采用深色涂装形成对比。工程建模时，外轮缘圆角、辐条正反面落差、中心盖沉台以及螺栓孔沉孔都需要保留清楚，因为这些特征既影响模具分模，也影响后续加工夹具的定位。轮辋内侧还应考虑气门嘴安装位置、平衡块粘贴空间以及轮胎拆装时扒胎机拨爪的接触区域，不能让辐条背面结构妨碍维修操作。

　　从整车匹配角度看，该类轮圈适合运动轿车、改装展示车或外观验证阶段的造型评审。前轮需要重点检查卡钳外轮廓与辐条内表面的安全距离，后轮则需关注制动鼓或电子驻车机构的避让；在满载压缩和转向极限工况下，轮胎外侧与翼子板、内侧与减振器筒身、后侧与轮罩衬板都应保留动态间隙。三维数模中可通过回转体基础特征建立轮辋桶身，再以放射阵列方式构建轮辐，随后对中心座、螺栓孔、标志盖和边缘圆角进行细节处理。整体建模思路应兼顾造型曲面连续性与安装基准准确性，使外观展示、结构校核和工艺讨论都能在同一模型上完成。
