平板电脑隐藏式脚踢支撑铰链结构

　　这套结构针对平板类便携显示终端的背部支撑需求展开，把传统需要手动抠出、掰动的支架动作改成脚踢或下部轻推触发，整机在桌面、车载台面、工业工位看板等场景下使用时，使用者不必抬手到屏幕后方摸索卡扣，脚尖或手指在设备下缘轻触即可让支架从贴合机身的隐藏位置释放并展开到设定倾角。

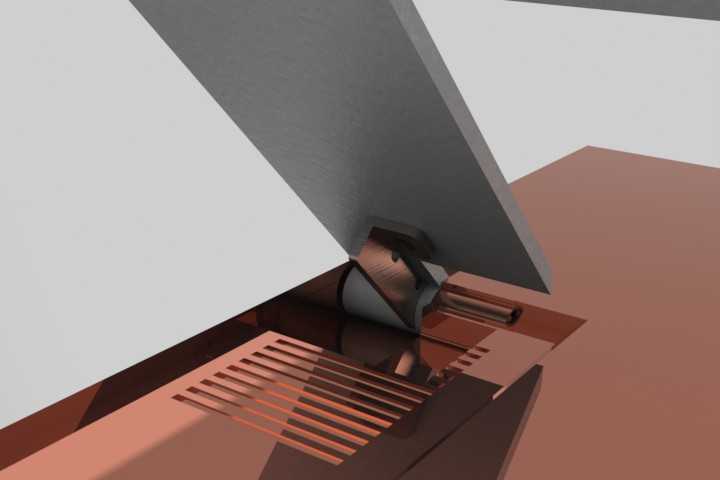

　　从实际装配边界看，铰链总成布置在平板后壳靠近下边缘的区域，收纳状态下支架板与后壳表面基本齐平，不会额外增加整机堆叠厚度；展开后支架下端与设备底边共同形成前后两支承点，接触桌面的跨度经过校核，在常用打字、触控操作角度下不会出现后仰翻倒。铰链内部采用转轴加扭簧或摩擦阻尼的组合思路：释放段依靠弹性件提供弹出动力，让支架从凹槽内自动抬起到可操作位置；悬停段通过转轴处的摩擦面或凸轮限位维持角度，用户按压屏幕时支架不会自行回折。

　　建模时需要重点处理几个干涉区域。一是支架板绕转轴旋转的扫掠空间，后壳上对应的避让槽深度要覆盖支架板厚，同时槽边保留加强筋，避免薄壳区域因频繁开合开裂；二是铰链座与平板内部主板、电池的间距，转轴外径和支架根部圆角不能侵入电子件排布区，结构件优先贴在后壳金属补强板上，把开合载荷传递到整机框架而不是塑料壳体局部；三是脚踢触发面的位置，触发端露出设备下边缘的高度控制在脚尖容易碰到、但正常平放时又不会被桌面误压的范围内。

　　功能特性上，该结构把铰链、支架板和限位曲面整合为一套模块，支架表面开设多条平行防滑槽，展开后与桌面接触时增加摩擦，减少设备在光滑台面上滑移。支架板外形随平板背部轮廓做斜切处理，收纳后与后壳纹理融为一体，外观上没有明显凸起。转轴两端固定在铰链支座内，支座通过螺钉或卡扣与后壳连接，维修时可整体拆下，不需要拆解屏幕侧组件。

　　设计思路围绕单手甚至免手操作展开。工业现场中，操作人员手持工件或佩戴手套时，很难精细抠动小型支架卡扣，脚踢式释放把操作动作放大到设备下缘整块区域，触发容错率更高。日常办公场景下，用户把平板放在桌面上，用手指向下一拨即可撑起屏幕，收纳时反向推回，支架在凸轮过位后自动锁入隐藏槽。角度选择以视线和触控舒适度为约束，展开后屏幕相对竖直方向倾斜，摄像头和屏幕重心落在支承三角形内部，避免头重脚轻。

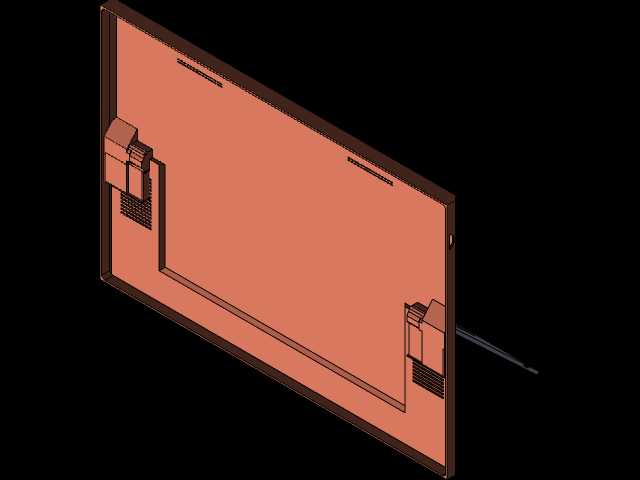

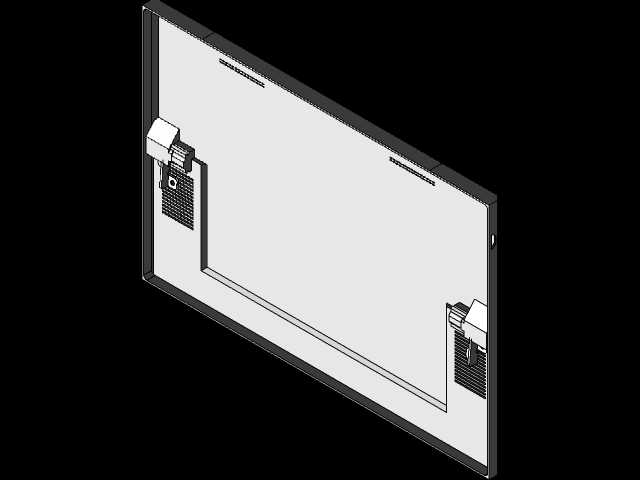

　　外形尺寸方面，铰链模块沿设备宽度方向布置在中部偏下位置，支架板宽度取整机宽度的一部分以保证支撑刚度，长度则根据目标倾角和底边接触点反推：支架旋转半径过小会导致屏幕仰角不足，过大则收纳槽侵占电池空间。转轴直径结合扭簧寿命和支架壁厚确定，支座两侧立板包住转轴端部，防止侧向受力时脱出。模型中各零件的配合关系清晰，支架板、转轴、弹簧、铰链座和后壳避让区均按实际装配顺序构建，可直接用于检查开合运动轨迹、支撑状态稳定性以及壳体开孔对外观的影响，为后续详细设计和样机验证提供结构依据。
