轻薄楔形便携平板数码终端结构

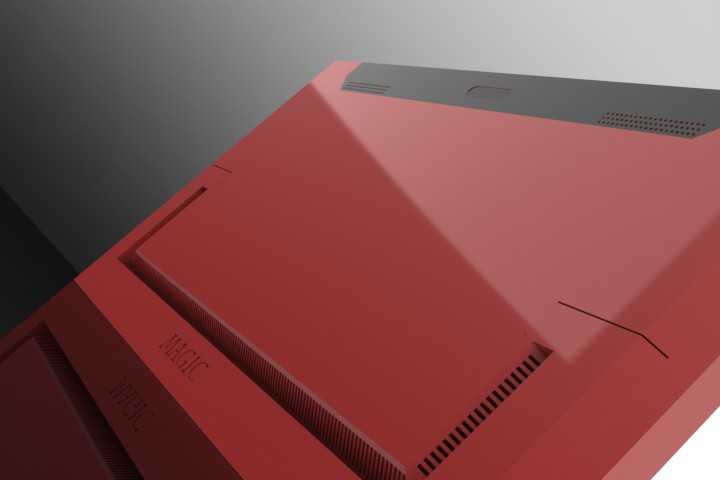

　　该数码终端采用明显的楔形收薄轮廓，整机从握持端向顶端逐步压低厚度，视觉上形成狭长、轻量的流线形态。建模时将机身主体作为连续壳体处理，外表面以大面过渡为主，避免在手持区域出现突兀台阶；红色外壳与黑色显示区域形成清晰分区，正面玻璃面板沿长边嵌入，四周保留窄边结构，既给屏幕防护和粘接预留边界，也使外观面保持简洁。

　　从实际使用场景看，这类平板终端可用于移动展示、现场信息录入、轻办公浏览或教学演示。设备需要在单手握持、桌面平放和支架支撑之间切换，因此机身背部不能只追求造型，还要考虑放置稳定性。楔形底面在平放时形成线性接触趋势，若配合底部防滑垫或隐藏式支脚，可改善倾斜状态下的摩擦与支撑；侧边则需要留出按键、接口、扬声器孔和摄像头窗口的位置，模型中在侧部可见小型开孔与接口特征，这些区域在结构深化时应与主板堆叠、电池厚度和密封胶圈位置同步校核。

　　外形设计上，长边方向承担主要视觉比例，端部做斜切处理后，整机不再是普通矩形平板的平直轮廓。该处理有利于降低尖端视觉厚度，但也会压缩内部可用空间。工程布局时，电池、主板和散热件不宜盲目铺满最薄区域，应把厚度需求较大的元件集中在较厚的握持侧，把天线、FPC、麦克风或装饰件布置在收薄端。外壳若采用铝合金CNC或注塑成型，需关注拔模方向与壁厚均匀性；红色外观面若为喷涂或阳极氧化件，棱线处应保留合理圆角，减少加工后露底、磕碰掉漆和应力集中。

　　安装边界方面，显示模组与前壳之间建议采用双面胶或点胶固定，触摸屏FPC沿侧边弯折进入主板腔，弯折半径不能被壳体筋位压死。后壳与前框的配合可采用卡扣加螺钉的组合方式，螺钉隐藏在端部或装饰条下方，外观面避免外露紧固件。机身侧面的接口凹槽需要与USB、音频或充电模块的插头插入深度匹配，开口边缘不能与插头壳体发生干涉；若产品具备防尘防水要求，接口处还需增加硅胶塞或密封胶圈，并在三维断面中检查压缩量。

　　散热设计在轻薄平板中同样关键。楔形外壳虽然外观轻薄，但内部空气通道有限，主控芯片、电源管理芯片和充电回路应尽量靠近较厚区域，通过石墨片或导热垫把热量传递到金属壳体。模型阶段可先建立主板、电池、屏幕和支架的简化包络，确认各部件之间的最小间隙，再细化螺钉柱、卡扣、加强筋和定位柱。螺钉柱根部要做减胶和加强过渡，防止注塑件缩水；卡扣悬臂长度与扣合量需根据材料韧性调整，过紧会造成装配开裂，过松则会在跌落时产生壳体异响。

　　该结构对外观曲面质量要求较高，侧面高光边与背部哑面之间的分界线需要连续顺滑，建模时应优先控制线框曲率，再进行实体加厚。屏幕黑区与红色壳体的交界不能出现宽窄波动，否则在实物渲染和量产外观件上会被放大。端部斜切面还可作为天线溢出区域，若采用金属一体壳，需要在该位置规划塑胶纳米注塑条或天线开窗，避免全金属封闭影响无线信号。

　　整体来看，该作品把消费电子终端的轻薄感、握持比例和外壳分件关系表达得较明确，适合用于平板外观方案评审、结构堆叠练习、展示动画制作以及数码产品壳体设计参考。后续深化时可继续补充内部主板、电池、铰链支架、按键和密封件，使外观造型与可制造性、可装配性形成完整闭环。
