重载平板万向脚轮装配结构设计

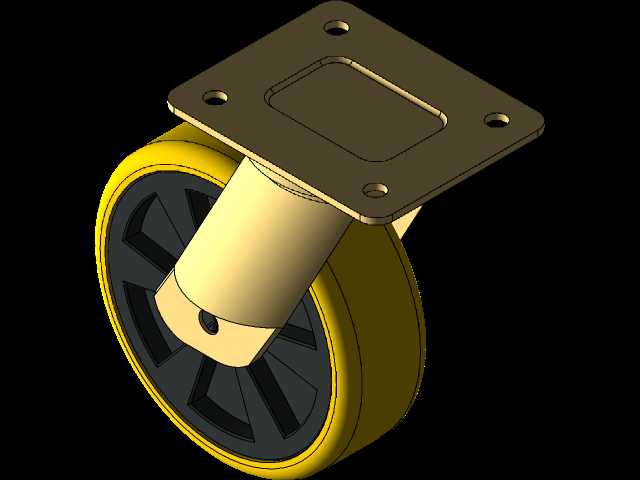

　　该脚轮结构面向车间转运台车、工业货架底盘、可移动工装台架以及中小型设备移动底座的使用场景，核心作用是在承载整机或物料重量的同时，提供顺畅的转向与短距离移动能力。整套结构采用方形安装顶板、回转支承段、叉形轮架和单轮体的典型布局，安装板上预留四个沉头固定孔，孔位沿板面对角分布，装配时可通过螺栓直接固定在设备底架的焊接板或预制安装面上，板面与设备底面完全贴合，避免局部悬空造成应力集中。从建模细节看，安装顶板下方设置回转连接座，轮架可绕竖直轴线相对顶板旋转，从而实现万向转向；轮体通过横向轮轴夹持在叉架之间，轮轴端部保留紧固件装配位置，实际生产中需要配合螺母、垫圈完成轴向锁紧，防止轮体在反复滚动和侧向受力时窜动。

　　轮体采用外圈包覆层与内轮毂组合的形式，外圈厚度较大，能够在接触地面时提供一定弹性变形，降低混凝土地面接缝、轨道坡口或小颗粒障碍带来的冲击；内轮毂带有放射状加强筋，既减少实体材料占用，又保证径向承载刚度。轮架与回转座之间的过渡段承受弯曲载荷，建模时将该区域做成圆滑过渡，避免直角拐角在冲击工况下形成疲劳裂纹源。设计这类脚轮时，首先要明确设备总重和单轮承载分配，通常四个脚轮支承的移动设备不能按总重四等分简单计算，还要考虑地面不平引起的三点着地、启停惯性以及侧向推拉力，因此单轮额定载荷需要留有足够裕度。安装边界方面，方形顶板的外形尺寸决定底架开孔或焊接垫板的最小范围，四个安装孔的孔距、孔径和沉孔深度需要与所选螺栓规格匹配；

　　顶板下表面到轮底的总高度决定设备底盘离地高度，回转半径则关系到设备底部周边是否需要留出避让空间，防止转向时轮架或轮面与底架支腿发生干涉。轮径选择直接影响推行阻力和越障能力，大轮径在越过地面缝隙、电缆槽盖和车间门槛时更省力，但会抬高设备重心；小轮径结构紧凑，却对地面平整度更敏感。该模型把轮面、轮毂、叉架、回转柱和顶板分层次表达，便于在工程中检查装配关系：轮体与叉架内侧需保留侧向间隙，保证转动不摩擦；回转座外径与上方设备避让孔之间要留有旋转空间；顶板螺栓孔周围要有足够的承压面积，避免薄板安装面被压溃。实际应用中，这类脚轮常与定向轮搭配使用，两个万向轮加两个定向轮的组合可以在直线推行时保持方向稳定，在转弯时又能灵活调整姿态；

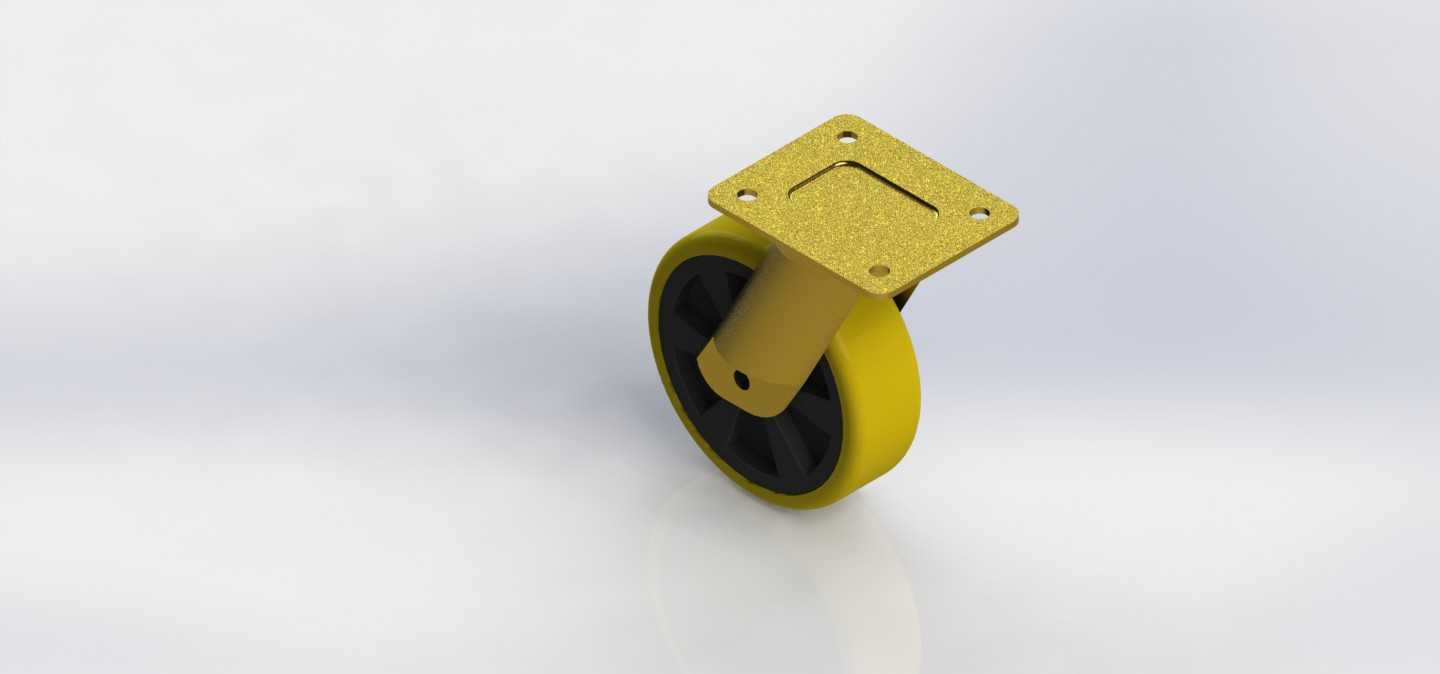

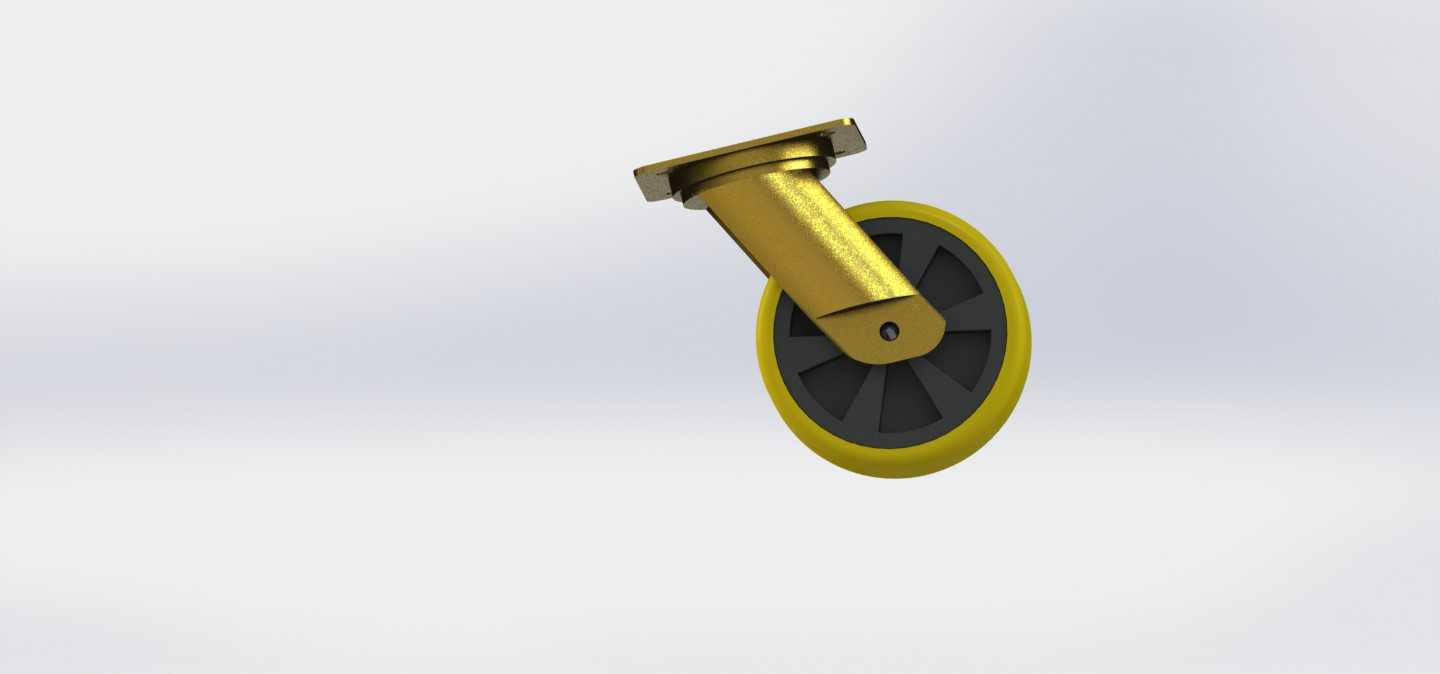

　　若设备需要频繁原地转向，也可四个位置全部采用万向结构，但底盘下部应设置合理的踩踏制动或锁止结构，防止设备停放后自行滑移。模型中轮面采用醒目的耐磨包覆层表达，轮毂部分用深色实体区分，金属支架与顶板统一表现为机加工金属件，这种分层方式不仅用于渲染展示，也对应真实产品中不同材料的功能分工：外层负责耐磨、降噪和保护地面，内芯负责承载，金属件负责传力和连接。对于结构设计人员而言，该三维模型可直接用于核对脚轮与设备底架的空间匹配，检查螺栓安装工具是否能够伸入，评估轮架在最大转角时是否触碰周边管线或钣金件；对于选型人员，则可以通过安装板尺寸、总高、轮宽和回转轨迹判断其是否适合现有设备改造。整体结构没有复杂传动构件，设计重点集中在载荷传递路径、紧固件可靠性、转动间隙和安装互换性上，属于移动设备中最基础却直接影响使用安全与操作手感的关键零部件。
