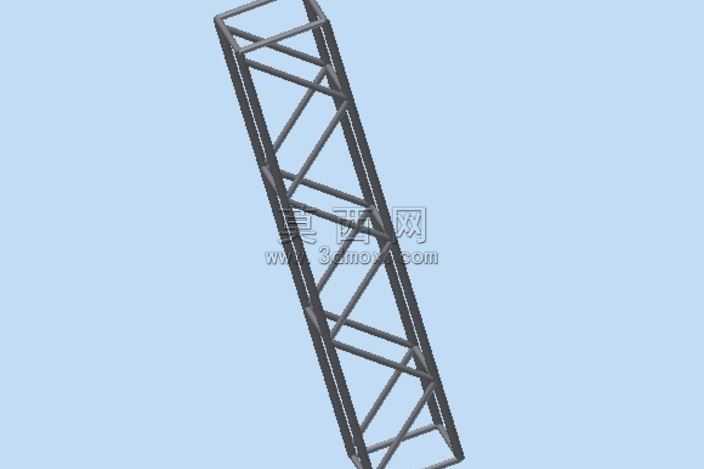

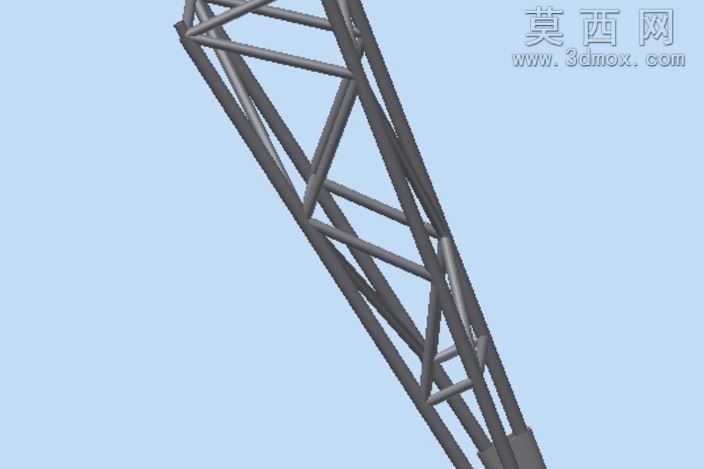

本作品为起重机桁架式主吊臂的三维结构设计,依托Autodesk Inventor平台完成全参数化建模,整体采用经典格构式桁架构型,以等边角钢作为主弦杆与腹杆的基础型材,通过精准的空间定位完成各杆件的装配约束,还原了真实起重机吊臂的节段铰接结构特征。建模过程中首先搭建主弦杆的空间定位基准,以吊臂的变幅倾角、作业长度参数为核心约束,确定四根主弦杆的空间走向与节段划分逻辑,每段主弦杆之间预留铰接配合位,还原真实吊臂的节段拼接、长度可调的功能特性。腹杆部分采用交叉斜腹杆搭配水平横腹杆的布置形式,斜腹杆沿主弦杆轴向呈规律交错排布,与主弦杆之间采用绑定约束模拟焊接连接效果,横腹杆设置在每段节臂的端部与中间受力节点位置,强化吊臂截面的抗扭、抗剪性能,避免吊装作业过程中出现截面畸变问题。材质配置上,主弦杆与腹杆均赋予低合金高强度结构钢材质,调整材质表面的粗糙度、金属反光度参数,还原工程钢材的哑光金属质感,铰接部位单独赋予调质处理合金结构钢材质,通过细微的材质色差区分不同受力部件的工艺差异。渲染阶段采用浅天蓝色纯色背景,搭配柔和的环境漫反射光照,突出吊臂的空间桁架结构特征,通过半透明辅助线展示各杆件的受力传递路径,清晰呈现桁架结构“以杆代梁、轻质高强”的设计优势。设计过程中充分参考了中小吨位汽车起重机、履带起重机的主吊臂结构参数,在保证结构强度、刚度满足吊装载荷要求的前提下,通过优化腹杆排布角度、主弦杆截面尺寸,尽可能降低吊臂自身重量,减少起重作业时的自重载荷占比,提升起重机的有效起重能力。模型完整还原了吊臂根部的铰接连接位、节段之间的定位销孔、顶部的滑轮组安装位等细节结构,可直接用于起重机械的结构教学演示、有限元分析前处理模型、吊装作业仿真场景搭建等场景,各部件均保留完整的参数化建模特征,可根据实际作业需求调整吊臂长度、截面尺寸、腹杆间距等参数,快速衍生出不同吨位、不同作业半径的吊臂结构方案。
- 全部评论(0)
- 模板大小 385.22 KB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2013,效果图,其它,
- 软件分类 起重机
