按压式自锁控制按钮三维结构设计

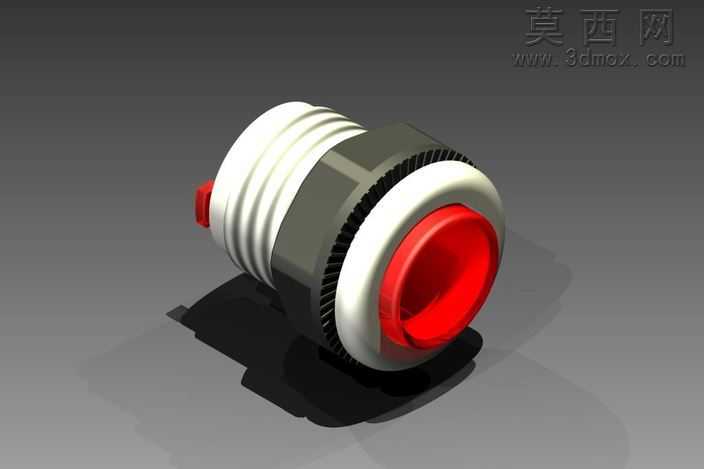

本作品为按压式自锁控制按钮的三维数字化设计成果，建模阶段依托Autodesk Inventor平台完成全参数化特征构建，首先从核心功能逻辑出发拆解部件层级：将整体结构划分为外螺纹安装基座、六角锁紧定位段、滚花防滑操作圈、红色按压触发端、尾部接线插脚五大独立零件模块，每个零件均通过草图约束、拉伸凸台、旋转切除、阵列齿形等基础特征完成细节还原。建模过程中严格遵循工业按钮的实际装配公差逻辑，外螺纹段采用标准公制细牙螺纹参数，适配常规电气柜体的安装开孔尺寸；六角锁紧段的对边距离、厚度均匹配通用扳手操作空间，滚花操作圈的齿形采用圆周阵列直纹结构，齿深、齿距参数兼顾防滑手感与注塑脱模工艺要求，红色按压端做了内凹弧面处理，贴合手指按压的人体工学曲面弧度，尾部插脚预留了标准接线端子的卡接槽位，还原真实产品的电气连接结构。材质与渲染阶段，针对不同部件的工业应用场景分配对应材质属性：螺纹基座与六角锁紧段赋予哑光黑色工程塑料材质，添加细微的磨砂颗粒纹理模拟注塑件表面质感；滚花操作圈与白色衬圈赋予奶白色硬质PVC材质，调整粗糙度参数呈现半哑光的工程塑料光泽；红色按压端采用高饱和度的鲜红色阻燃PC材质，添加轻微的反光效果突出操作端的视觉辨识度；尾部插脚赋予镀镍金属材质，模拟金属接插件的冷调金属光泽。渲染阶段采用三点布光方案，主光源从斜上方45度投射突出按钮的立体轮廓，辅光源补全暗部细节避免结构阴影死黑，添加柔和的地面接触阴影增强模型的真实落地感，背景采用中性渐变灰色突出产品主体。设计思路上围绕按钮的自锁操作逻辑做了结构还原，按压端内部预留了自锁卡簧的装配空间，各部件之间的配合间隙按照实际装配要求设置，既保证外观的高度还原，也预留了后续做运动仿真、装配干涉检查的参数基础，整体模型可用于电气控制柜操作部件的方案展示、装配教学演示以及非标设备操作面板的布局选型参考。
