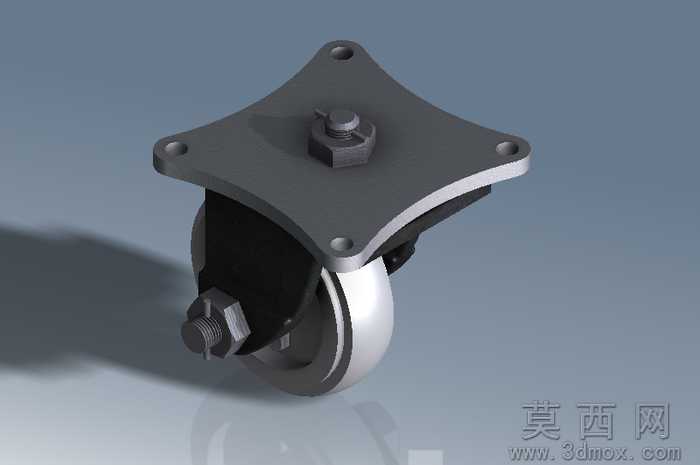

重型方形安装座万向脚轮结构设计

本作品为工业用重型万向脚轮的三维建模设计，建模过程中严格遵循工业脚轮的实际生产装配逻辑，先拆分各独立零部件再完成整体装配约束。首先构建顶部方形安装法兰座，该部件采用菱形四角带安装孔的结构设计，中心预留转轴装配位，建模时精准还原安装孔的孔径、孔位分布尺寸，以及法兰座的厚度、边缘倒角细节，保证安装面的平面度符合实际装配要求。之后构建中心回转锁紧结构，包含中心锁紧螺栓、防松垫片、回转支承基座，建模时还原螺纹的牙型细节、螺栓头部的六角结构，以及回转基座与法兰座之间的配合间隙，保证万向转动功能的结构合理性。接下来构建轮架支撑结构，轮架采用双侧支撑的U型结构，两侧预留轮轴安装孔，建模时还原轮架的折弯弧度、加强筋结构，以及轮轴孔的同轴度公差设计，保证轮体转动时的稳定性。随后构建滚轮主体，滚轮采用金属轮毂外包耐磨层的复合结构，建模时区分轮毂的金属材质与外包层的非金属材质，还原轮体的圆弧接触面、中心轴承安装位的尺寸细节，同时构建轮轴端部的锁紧螺母、防松垫片结构，还原轮体与轮架之间的装配关系。材质渲染阶段，顶部法兰座、轮架、金属螺栓螺母部件采用哑光铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁件表面细微的磨砂质感与轻微的金属反光；滚轮轮毂采用亮面镀铬金属材质，外包耐磨层采用深黑色高耐磨橡胶材质，调整橡胶材质的漫反射、粗糙度参数，还原橡胶表面略带哑光的质感，同时添加细微的表面纹理提升真实感。渲染时采用柔和的侧上方主光源搭配底部补光，投射出柔和的阴影，突出各部件的结构层次与装配关系，清晰展现脚轮的整体结构细节。设计过程中充分考虑重型脚轮的承重需求，各支撑部件的厚度、转轴直径、轮轴尺寸均参考工业重型脚轮的标准参数设计，装配约束完全还原实际装配逻辑，各转动部件预留合理的配合间隙，既保证万向转动、滚轮转动的功能可实现，也保证整体结构的承重强度，可用于工业设备脚轮选型参考、相关产品的结构设计验证。
