卧式滚筒混合机三维结构设计方案

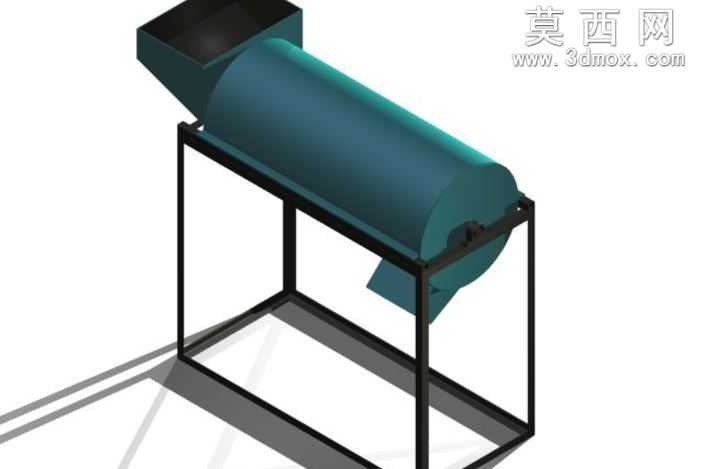

本作品为卧式滚筒混合机的完整三维设计成果，采用Autodesk Inventor完成全参数化建模与装配搭建，整体围绕物料均匀混合的核心功能展开结构设计。建模阶段首先完成核心滚筒部件的构建，针对卧式筒体的倾斜安装角度做了精准参数设定，筒体采用薄壁回转体结构建模，两端分别设置进料斗与出料口结构，进料斗采用上宽下窄的漏斗式造型，通过放样特征完成曲面过渡，保证物料能够顺畅滑入筒体内部，出料口设置在筒体低位侧，匹配筒体倾斜角度实现混合完成后物料的自动卸料，无需额外增设卸料驱动结构。支撑机架采用方管型材搭建的框架式结构，通过焊接装配特征完成各型材的连接约束，底部设置方形落地支撑框架保证设备放置稳定性，上部设置两组弧形托辊支撑结构，与滚筒外壁的滚圈结构形成配合，既能够承托滚筒的整体重量，又可以保证滚筒绕自身轴线顺畅转动，减少转动过程中的摩擦阻力。渲染阶段针对不同部件做了差异化材质赋予，滚筒主体采用深绿色哑光工业漆材质，调整材质的粗糙度与反射参数还原工业设备的漆面质感，机架部分采用黑色磨砂金属材质，模拟碳钢方管喷涂防锈漆后的视觉效果，地面部分添加了柔和的阴影效果，通过环境光遮蔽参数调整让设备整体的光影层次更加自然，清晰展现各部件的装配位置与空间关系。设计过程中充分考虑了设备的实用性，整体结构无冗余部件，滚筒的倾斜角度经过参数化调试，既能够保证物料在筒内停留足够的混合时间，又能够避免物料堆积无法排出的问题，各部件之间的装配间隙做了合理预留，避免转动过程中出现部件干涉。装配体完成后添加了对应的约束关系，可实现滚筒绕轴线的转动模拟，直观展现设备的运行状态，所有零件均保留可编辑的参数特征，可根据实际生产需求调整滚筒容积、机架尺寸、倾斜角度等核心参数，适配不同的物料混合产能需求。
