标准音叉声学振动结构设计

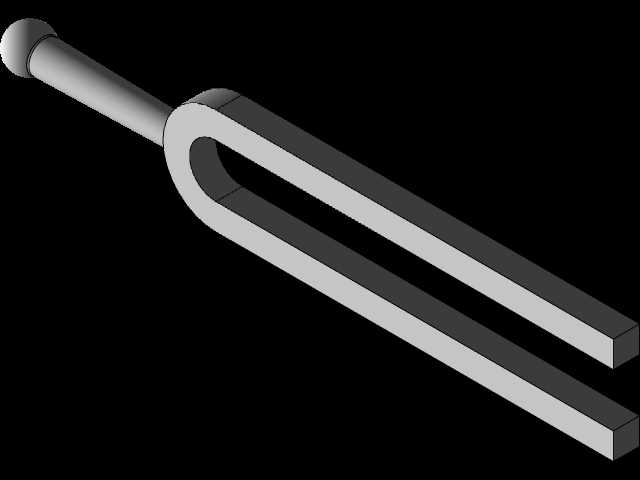

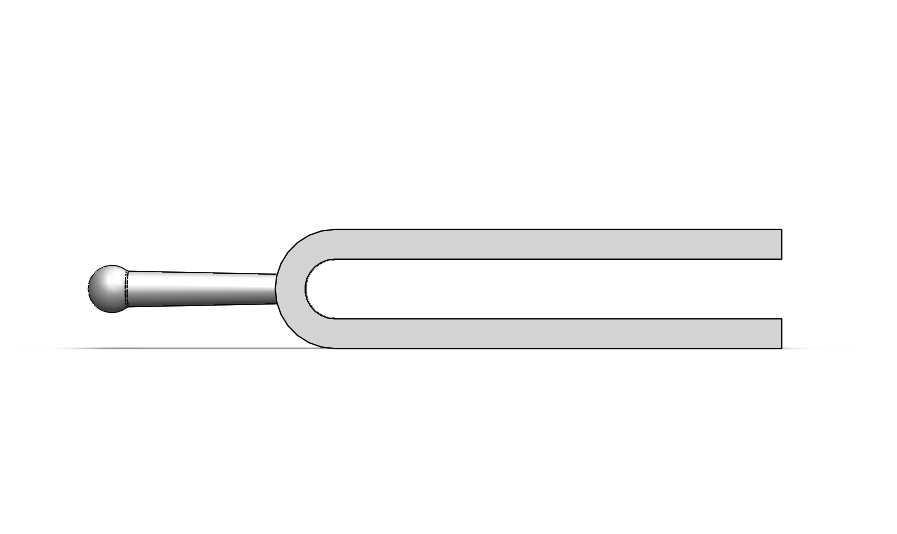

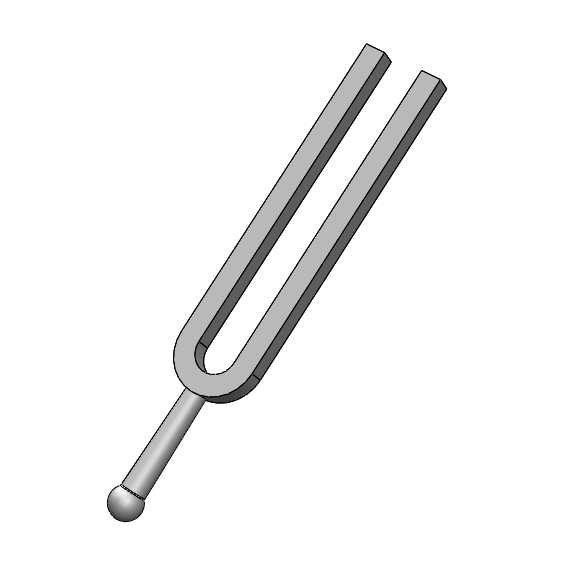

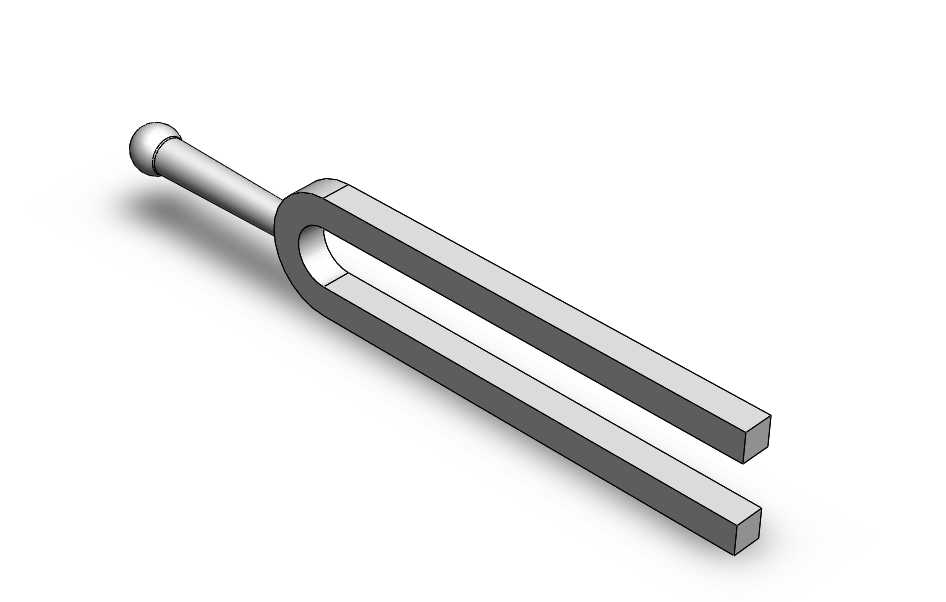

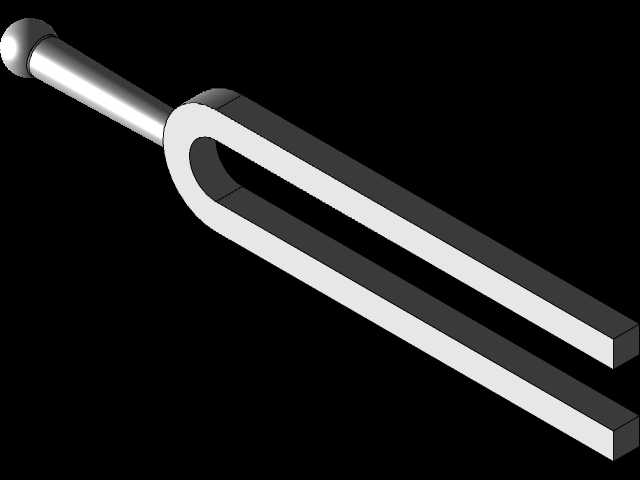

　　音叉是一种以双叉臂弹性振动为核心工作原理的声学器具，在音乐教学、声学实验、乐器校准、听力检测以及振动演示中具有稳定而明确的使用价值。该三维结构围绕标准音叉的典型形态展开，整体由顶端球形敲击端、圆柱形握持柄、U形过渡根部以及两根平行矩形叉臂组成。模型在外形上保留了音叉最关键的几何关系：两根叉臂等长、等截面、对称布置，柄部与叉体根部连续过渡，敲击端采用圆润球头，便于手持或通过软质敲击物激发振动。

　　从实际用途看，音叉并不依靠复杂机构实现功能，而是依靠金属叉臂在受激后产生规律弯曲振动。叉臂受敲击后，两根臂以接近对称的方式往复摆动，根部将部分振动传递至柄部，使用者可将柄端压在桌面、共鸣箱或骨传导位置，以增强声音感知。音乐场景中，音叉常用于给出固定参考音高，帮助弦乐、键盘或声乐训练建立基准频率；实验室场景中，它可用于演示振动频率、共振、拍频、声波传播和阻尼衰减；医疗听力检查中，特定频率音叉还可用于简单的听觉与骨传导测试。因此，结构设计的重点不在外观装饰，而在对称性、截面一致性、臂长控制和根部刚度过渡。

　　该模型的两根叉臂采用矩形长条截面，这种截面在工程建模中便于控制惯性矩，也能较直观地反映弯曲振动刚度。叉臂长度是决定基频的重要边界条件之一，在材料弹性模量和密度确定后，臂长增加会使频率降低，截面厚度增大则会提高刚度并使频率上升。两根叉臂必须保持高度一致，若长度、厚度或质量分布存在明显偏差，振动时会产生耦合不均、拍音或衰减异常。建模时应优先保证叉臂内侧间距均匀、外侧平行、端面平齐，避免随意倒角造成质量分布不对称。

　　U形根部是音叉结构中应力与振动传递较集中的区域。叉臂在摆动过程中，根部承受反复弯曲作用，若过渡处尖角过大，容易形成应力集中，也会改变局部柔度。该结构在根部采用圆弧过渡，使叉臂与连接环之间形成连续曲面，既有利于振动沿柄部传递，也减少了尖锐边缘带来的加工薄弱点。柄部采用圆柱形态，直径明显小于叉臂整体宽度，适合手指轻捏或安装在共鸣底座上。需要注意的是，握持位置会影响阻尼：手指过度接触叉臂会迅速消耗振动能量，而握住柄部或仅接触柄端，对叉臂自由振动的干扰较小。

　　顶端球头的作用主要体现在使用便利性和安全性上。敲击音叉时，通常使用软质橡胶锤、膝盖侧部或专用敲击块作用于叉臂端部区域，而不是用力撞击硬物。球头位于柄部末端，可在柄端抵靠桌面或骨传导位置时形成较稳定的接触点，同时避免锐边。对于需要配套共鸣箱的设计，球头或柄端端面还可作为振动输入界面，与木质箱体、膜片或传感器平台接触，把微小机械振动传递出去。

　　在三维建模过程中，可先绘制单侧叉臂的中心路径与矩形截面，再通过镜像得到另一侧臂体，保证左右几何完全对称。根部连接区不宜简单使用布尔合并后的生硬交线，应通过圆弧、拉伸切除和局部圆角处理形成连续实体。圆柱柄与环形根部同轴布置，球头与柄部保持同一轴线，这样在后续工程图中可以清晰标注总长、叉臂长度、臂宽、臂厚、内槽宽度、柄径和球头直径。对于实际加工而言，这些尺寸会直接影响频率、手感和共振效果，因此外形尺寸不能只按视觉比例确定，而应结合目标频率进行校核。

　　安装边界方面，音叉本身多为手持工具，并不需要固定安装孔位；但若用于教学仪器或实验台架，可在柄部末端增加可拆卸配重座、共鸣箱接触座或传感器夹持位。夹持设计应避免约束叉臂，任何接触两根振动臂的支架都会显著改变频率并加速衰减。较合理的方式是夹持圆柱柄中段或让柄端自由压靠在共振面上，使叉臂保持开放振动空间。叉臂周围还应预留足够空隙，防止摆动过程中与外壳、桌面或其他器材碰撞。

　　从材料选型角度看，真实产品常采用碳钢、不锈钢、铝合金等金属材料。金属材料具有较高弹性模量和较低内耗，受激后振动持续时间较长，声音清晰。表面处理可采用镀铬、发黑、抛光或拉丝，以满足防锈、耐磨和外观需求。若仅用于展示模型，可按金属质感进行渲染；若用于制造，则需根据材料密度和弹性模量重新修正臂长与截面，因为相同几何在不同材料下虽然频率变化不像长度那样直观，但声学时延、触感和衰减特性会有差别。

　　该结构还适合作为参数化建模练习案例。设计人员可将叉臂长度、臂厚、臂宽、内槽间距、根部圆角半径和柄径设为关键参数，通过调整这些变量观察几何变化。进一步开展有限元分析时，可对实体施加自由边界或在柄部设置弱约束，求解双叉臂的同向与反向弯曲模态。音叉工作时主要关注两臂对称摆动的模态，该模态能够形成稳定基频；若出现局部扭转或两臂频率不一致，则应检查建模对称性、材料方向和约束方式。

　　总体而言，这套音叉模型结构简洁，但对几何对称、振动边界和根部过渡具有较高要求。它既可以作为音乐教具的外观与结构设计依据，也可用于声学实验器材、频率演示装置和五金工具类产品的开发参考。设计时应把叉臂自由振动空间、柄部传声路径、根部强度和整体尺寸协调性放在首位，在保证经典形态的基础上，通过精确截面和平顺过渡获得可靠的声学表现。
