冰壶运动器材花岗岩壶体带把手结构

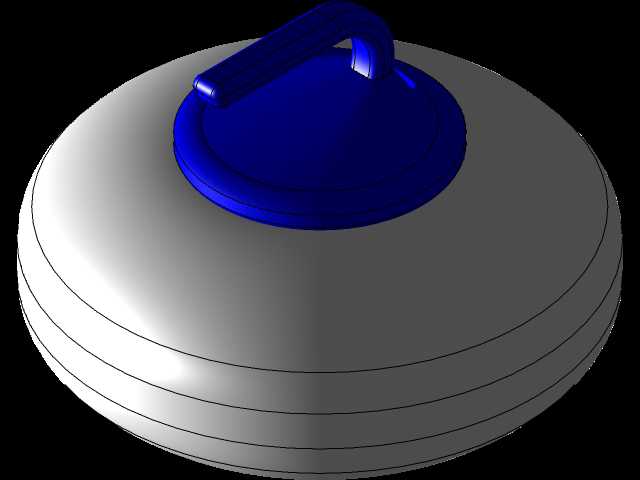

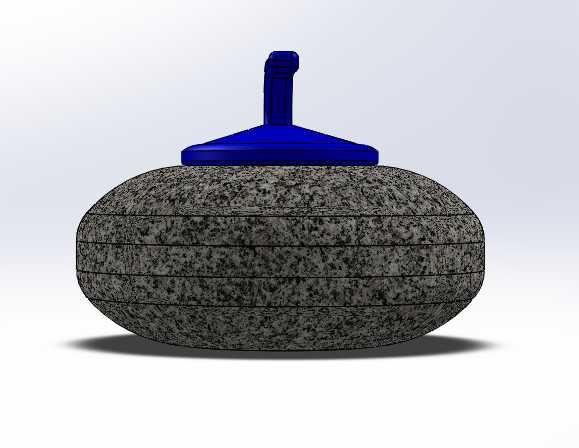

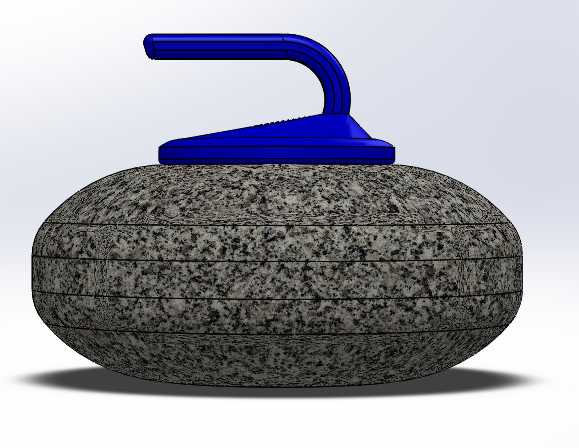

　　这套三维结构围绕冰壶运动器材展开，主体由下部花岗岩壶体和上部蓝色握持把手组成，适合用于体育器材结构理解、运动装备外观方案、有限元前处理几何整理以及教学演示场景。冰壶在实际使用中需要在冰面上滑行，运动员通过推送和刷冰控制轨迹，因此器材外形既要保持稳定的低重心，又要保证上部把手便于握持、施力和传递推送方向。模型把壶体做成近似扁圆柱的厚重形态，底部接触区域相对收窄，侧壁带有多道环形层次，能够直观表现真实冰壶由石材加工形成的轮廓和质量集中特征。上部把手没有采用复杂装饰，而是以拱形提手与圆形盖板结合，盖板覆盖在壶体顶面，把手沿中线隆起，形成人手推送时可稳定贴合的受力部位。

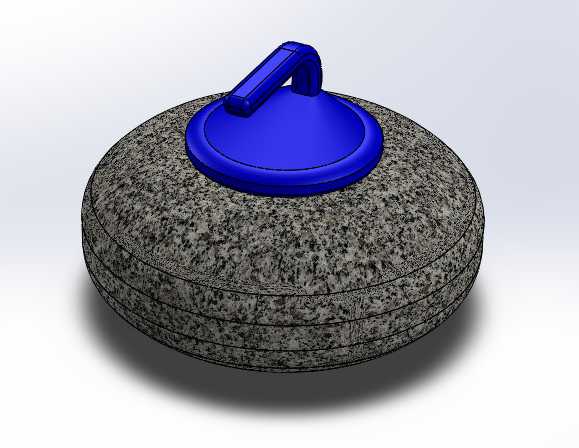

　　从结构设计角度看，冰壶的关键不在繁多零件，而在质量分布、外形对称性和接触关系。下部石材壶体承担主要质量，扁而宽的轮廓可以降低重心，滑行过程中不易侧翻；顶面金属或复合材料把手则承担操作界面功能，需要与壶体可靠连接。建模时将壶体外观处理为颗粒状花岗岩纹理，能够在渲染阶段区分石材与蓝色把手材料，也便于后续在仿真或展示中分别赋予密度、摩擦、接触和表面属性。壶身环形槽线并非单纯装饰，它强化了圆柱壳体的层次，也让外形更接近实际冰壶的加工轮廓；在三维软件中，这些特征可通过回转体、环形切除和圆角过渡完成，避免尖锐边导致应力表达不真实。

　　外形边界方面，整体占用空间由壶体最大外径、总高度和把手宽度共同决定。壶体直径远大于高度，属于典型矮胖回转件；把手最高点构成整机顶部边界，拱形内侧留出握持空间，两侧不得超出壶体对称中心过多，以避免推送时产生偏载。若将该模型放入装配环境，应重点检查把手与顶面盖板的贴合面、盖板与石材壶体的连接面，以及壶底与冰面或支撑平面的接触位置。对于有限元分析用途，几何可以保留主要承力轮廓，同时将细小纹理作为外观层处理；花岗岩部分适合按脆性石材或各向同性近似材料设置，把手部分则可按金属或工程塑料考虑，重点观察推送载荷下把手根部、盖板连接区和壶体局部受压区的应力分布。

　　在实际运动场景中，冰壶并不依靠轮子或动力装置移动，而是依靠初始推送速度、冰面摩擦和刷冰造成的表面条件变化前进。因此模型的功能特性主要体现在滑行稳定性和人机握持上。壶体底面与冰面的接触环带需要平整、对称，任何偏心都会影响滑行路线；顶面把手的位置应位于重心轴线上，使运动员施加的水平推力尽量通过质量中心，减少附加力矩。把手拱形高度既要满足手指进入，又不能过高，否则会抬升施力点并增大倾覆趋势；盖板直径则应覆盖壶体顶部安装区域，使连接载荷分散到石材表面，而不是集中在小面积点位。

　　设计思路上，可以先以回转方式建立壶体主体，确定外径、底径、顶面高度和侧壁环槽，再通过表面材质表现花岗岩斑点效果。上部盖板可作为独立圆盘零件，与壶体顶面同轴装配；把手在盖板上拉伸成拱形，并在根部设置圆角和加宽过渡，使握持件与盖板之间不是突变连接。这样处理既能满足外观展示，也能为后续工程分析提供清晰的零件边界。若用于加工或3D打印验证，可将石材壶体替换为等效密度材料，重点称量总质量和重心高度；若用于教学，则可通过剖面或透明视图展示壶体、盖板、把手三者的装配关系。

　　安装与使用边界还需要关注人体操作空间。冰壶被推送时，手通常握住把手并沿冰面方向释放，因此把手前缘、后缘和拱形内空需要满足手掌进入和脱离动作，不能出现干涉。模型中蓝色把手造型简洁，顶面平直、侧面圆润，适合作为概念级运动器材结构。对于结构设计人员，该件可作为体育用品外形建模、质量配平、接触仿真和材料差异化表达的练习对象；对于选型或演示人员，它能够清楚说明冰壶由重质石材壶身与上部操作把手构成的基本组成，以及低重心、对称性、握持强度和滑行接触在设计中的作用。
