航天装配用卡扣连杆式装夹构件

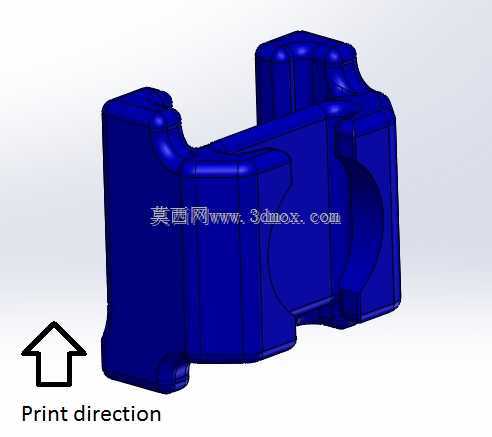

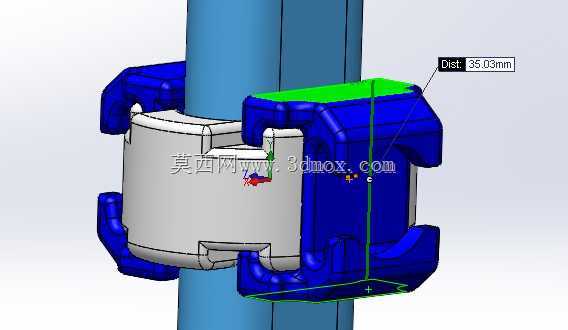

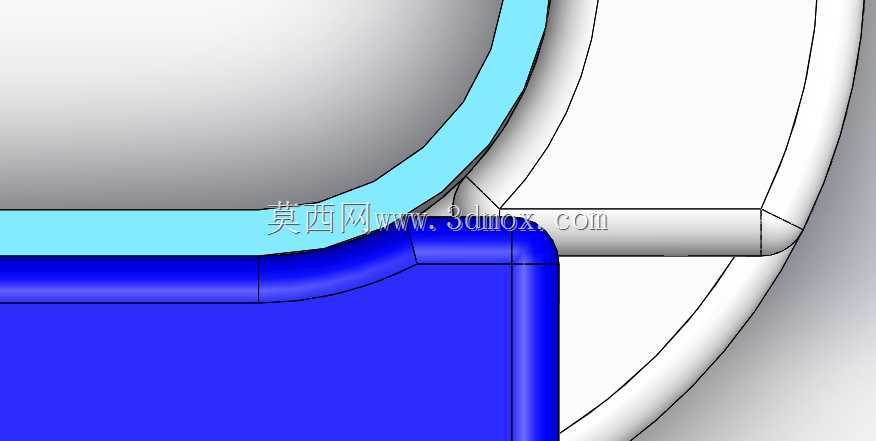

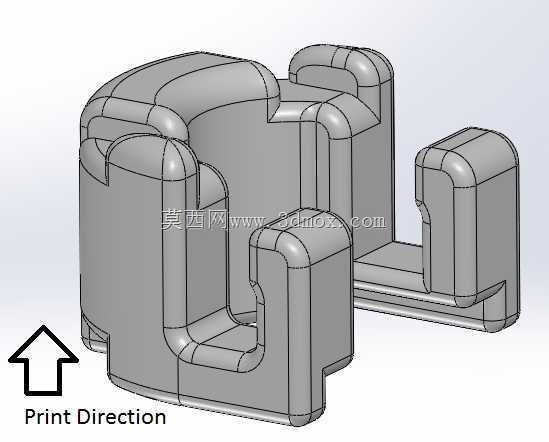

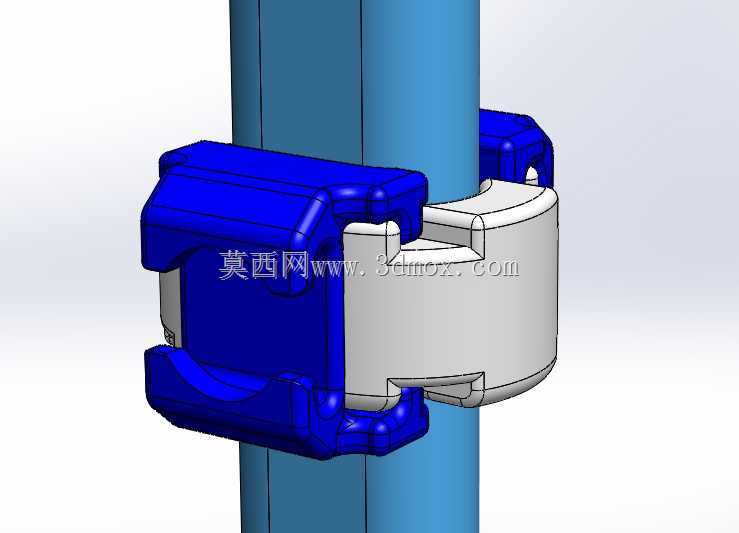

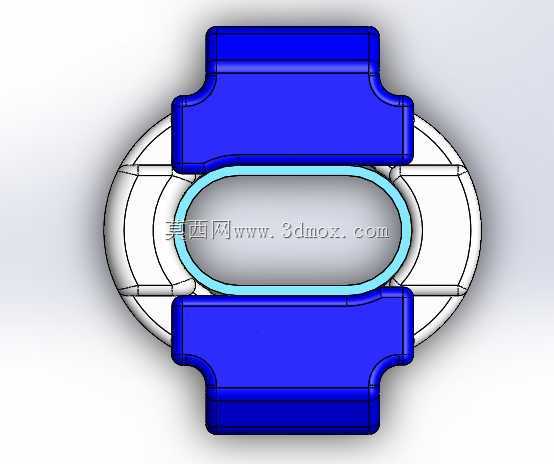

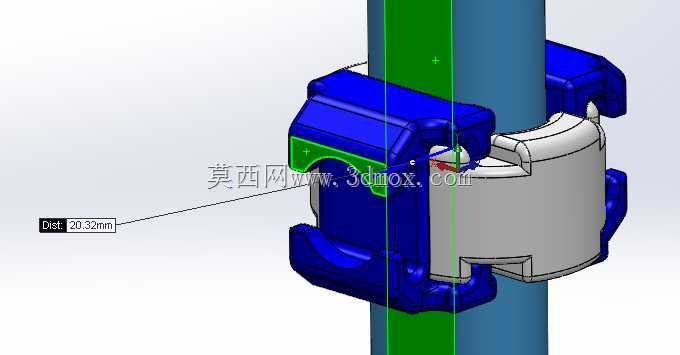

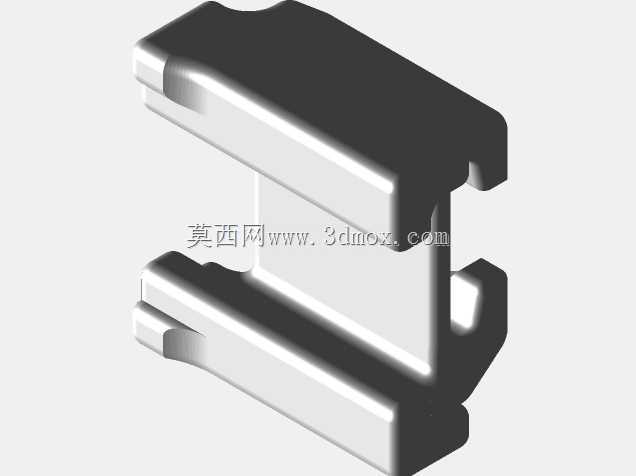

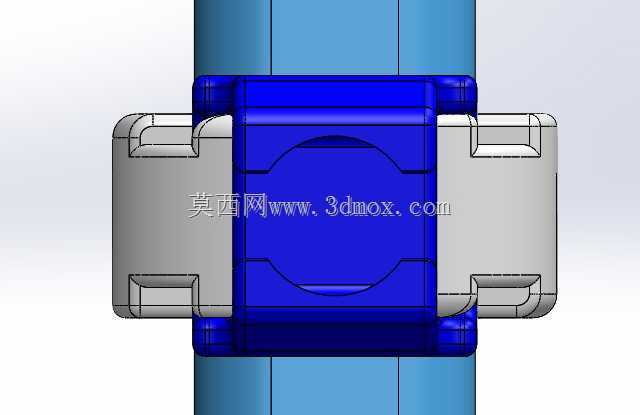

该装夹构件主要面向航天产品部段总装环节的工件定位需求，适配薄壁曲面类舱段部件的对接装夹场景，可在部段合拢、铆接前的预固定工序中提供稳定的夹持约束力，避免薄壁构件在装配过程中出现错位、形变问题，保障对接面的贴合精度满足航天产品的严苛公差要求。整套构件采用双模块组合的结构形式，第一连杆模块集成卡扣式配合结构，无需额外紧固件即可实现快速卡合定位，装夹动作可单人徒手完成，大幅压缩舱段预定位的操作时长，卡扣的配合面做了圆弧过渡处理，卡合过程中不会刮蹭工件表面的防护涂层，适配航天产品表面零损伤的装配要求。第二连杆模块由两个滑动副构件组合而成，滑动副的导向面做了研磨处理，滑动过程阻尼均匀无卡滞，可根据不同舱段的曲率半径灵活调整夹持跨度，适配一定尺寸范围内的曲面工件装夹，无需针对单一部段单独定制夹具，降低航天装配环节的工装投入成本。整套构件的设计核心围绕总成刚度提升展开，两个连杆模块的连接部位采用嵌入式贴合结构，载荷传递路径连续无突变，在承受装夹反作用力时，整体形变量控制在极小范围内，可保障装夹状态下工件的位置稳定性，避免因夹具形变导致的装配偏差。构件的夹持工作面做了差异化处理，与工件接触的部位采用贴合曲面的仿形设计，接触压强分布均匀，不会在薄壁工件表面产生压痕；非接触区域做了轻量化挖槽处理，在不降低整体刚度的前提下减轻构件自重，降低操作人员的手持作业负荷。安装边界方面，该构件的卡扣模块开合行程适配3至12毫米厚度的舱段壁板，滑动副的调节范围覆盖0.8至1.5米直径的曲面舱段，可直接在现有航天装配工位上使用，无需对工位台架做额外改造，适配现有装配流程的作业习惯。滑动副的锁止结构采用侧向顶紧方式，锁止后不会出现滑移松脱问题，可承受装配过程中的振动载荷，在铆接、钻孔等产生振动的工序中仍能保持稳定的夹持状态。
