MakerFaire活动红色机器人立体标识摆件

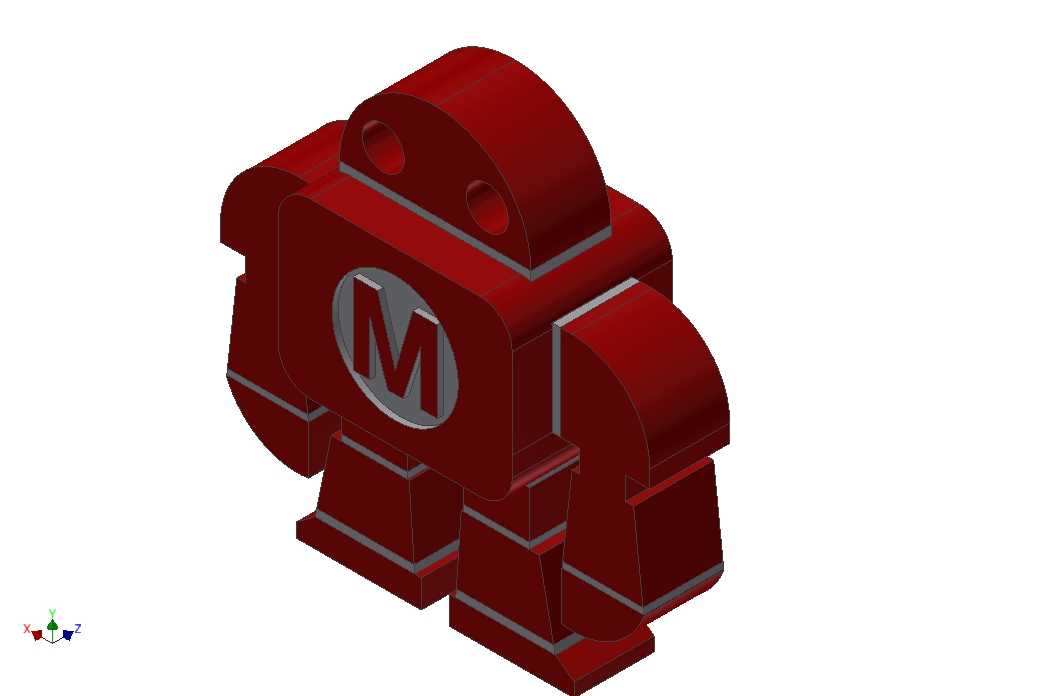

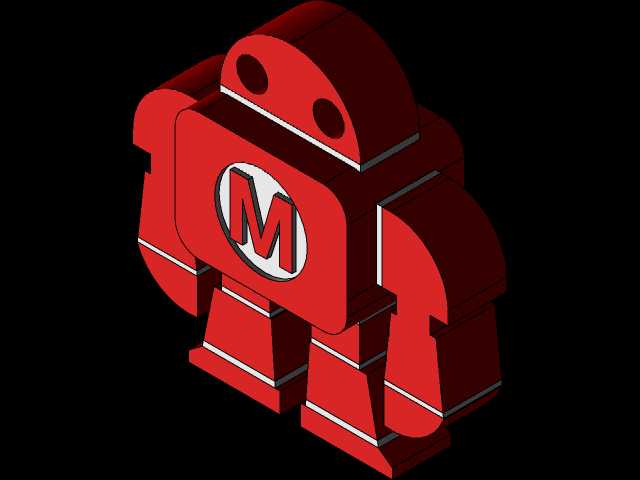

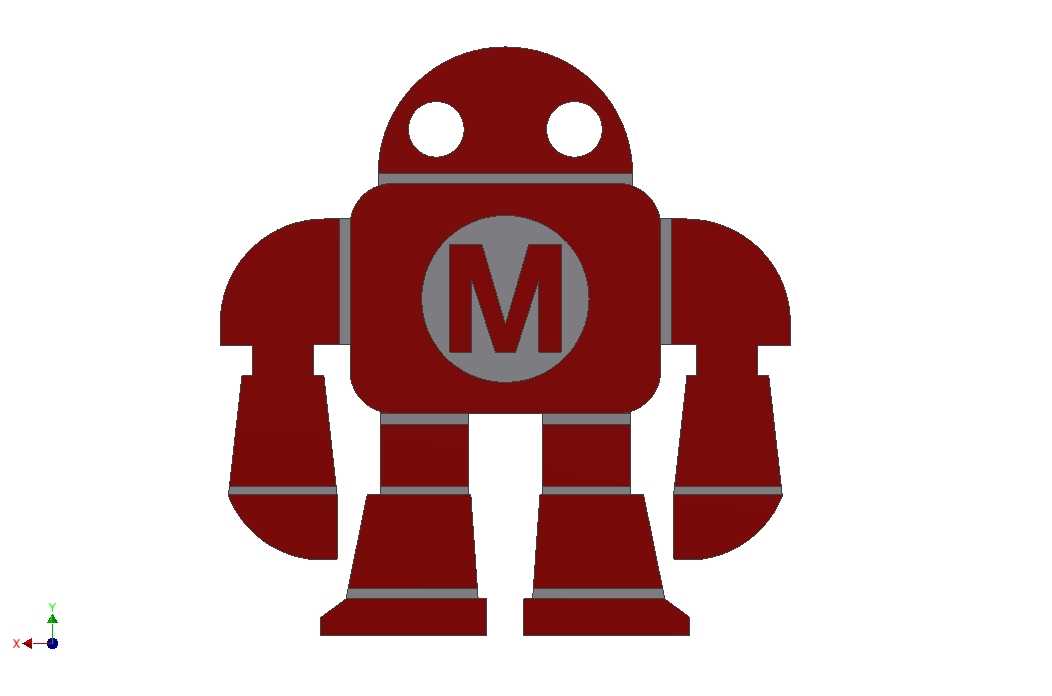

　　这套立体造型的核心定位是创客展会现场的视觉识别载体，落地场景覆盖展会入口导视立牌、签到台桌面陈列、工作坊纪念伴手礼、创客空间墙面装饰以及青少年科创活动的任务道具，不需要承担复杂传动功能，所有结构设计都围绕辨识度、摆放稳定性和小批量加工便利性展开。拿到造型需求时首先要平衡两个矛盾点：一是平面活动logo的圆润卡通感不能丢，二是实体化之后不能出现薄边翘曲、站立不稳或者拼接缝隙破坏正面视觉的问题。整体轮廓采用方中带圆的块面化处理，头部做圆角拱顶造型，两个圆形开孔直接还原平面标识的眼睛特征，没有额外做独立眼球零件，既避免小零件脱落风险，也让正面视觉和原始logo完全对齐。躯干是整个造型的视觉核心，正面内嵌圆形徽章区域，

　　凸起的M字母做下沉嵌合结构，徽章外圈和躯干本体预留0.2mm的装配间隙，不管是采用FDM3D打印分色制作、亚克力激光切割叠层，还是注塑开模做双色成型，都不需要额外做胶水粘接定位，靠台阶配合就能固定对齐，不会出现字母偏移歪扭的问题。手臂和腿部没有采用拟人化的细肢设计，而是和躯干同风格做厚块圆角造型，手臂侧向伸出的宽度控制在整体肩宽的15%以内，既保留机器人的肢体识别特征，也不会因为外伸过长导致摆放时侧面磕碰易断。腿部做下宽上窄的梯形支撑结构，脚底整个平面完全放平，支撑跨度覆盖躯干投影面积的80%以上，哪怕桌面有轻微震动或者被路过人员碰擦，也不会出现侧翻倾倒的情况；腿部表面的分层凹槽线条不是装饰冗余，一是还原平面logo的线稿分割感，

　　二是在3D打印堆叠时可以作为层厚对齐的视觉参考，加工完成后即使有轻微层纹，顺着凹槽线条也不会显得表面瑕疵突兀。建模过程中所有外轮廓棱边都做了R2到R5的不等圆角过渡，没有尖锐直角，一方面是活动现场经常有低龄参与者接触，圆角处理完全消除划手风险，另一方面圆角结构在CNC加工或者脱模时不会出现应力集中开裂的问题。整体壁厚统一控制在3mm，如果做桌面100mm高度的小摆件，内部可以做空心减重，填充率设置20%就足够支撑结构强度；如果做展会入口1.2米高的大型立牌，壁厚可以加厚到8mm，内部预留十字加强筋槽位，背部开出隐藏式安装孔，可以直接挂在墙面龙骨上，也可以在底部加装金属配重法兰盘落地放置，安装孔位全部隐藏在背部凹槽里，

　　正面完全看不到螺丝孔破坏造型完整性。正面M字母的凸起高度控制在1.5mm，既保证触摸时有清晰的立体感，也不会因为凸起过高在堆叠包装时被蹭掉。整个造型没有任何悬空大于45度的结构，采用FDM打印时不需要添加支撑，拆件时可以沿头部、躯干、四肢的分割线自然拆分，打印完成后拼接缝刚好落在logo本身的线条分割位置，后期打磨补土的工作量非常小。如果用于文创周边批量生产，材质可以选择ABS注塑做表面喷红漆，徽章M字母区域做银色电镀处理，视觉对比强烈；如果是工作坊教学使用，可以直接用PLA打印分色，红色主体搭配灰色M字，不需要后期上色，新手学员也能在两小时内完成打印组装。造型的所有特征尺寸都做了模数化对齐，头部高度占总高的28%，躯干占35%，腿部占37%，比例协调，不管缩放到50mm的钥匙扣尺寸，还是放大到2米的展会美陈尺寸，所有特征都不会出现变形失真，不会因为缩放导致眼睛开孔过小或者M字母线条糊成一团。
