减压油缸控制阀三维结构设计

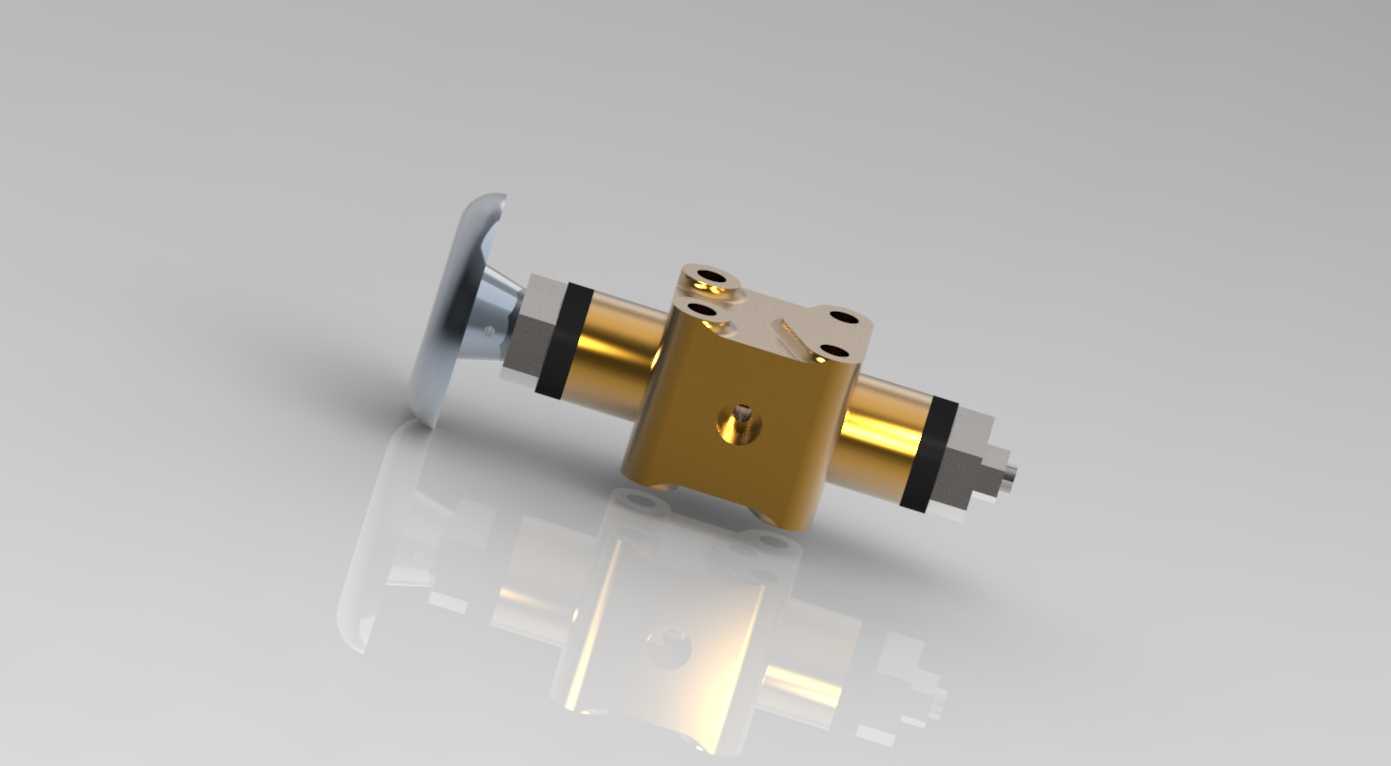

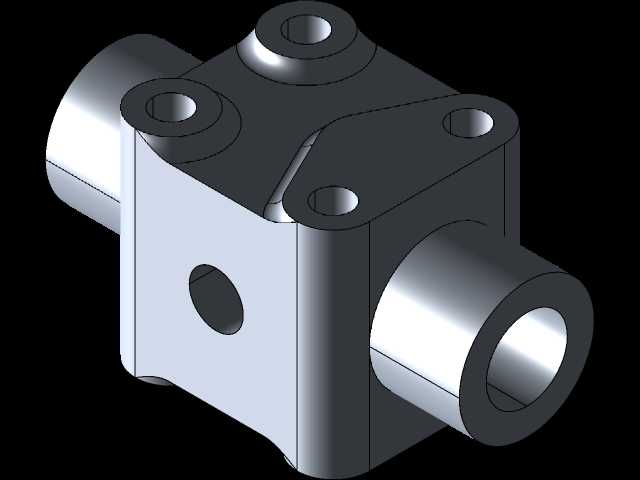

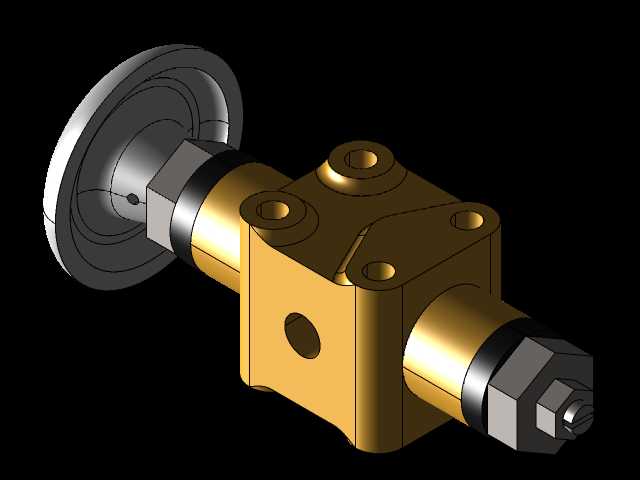

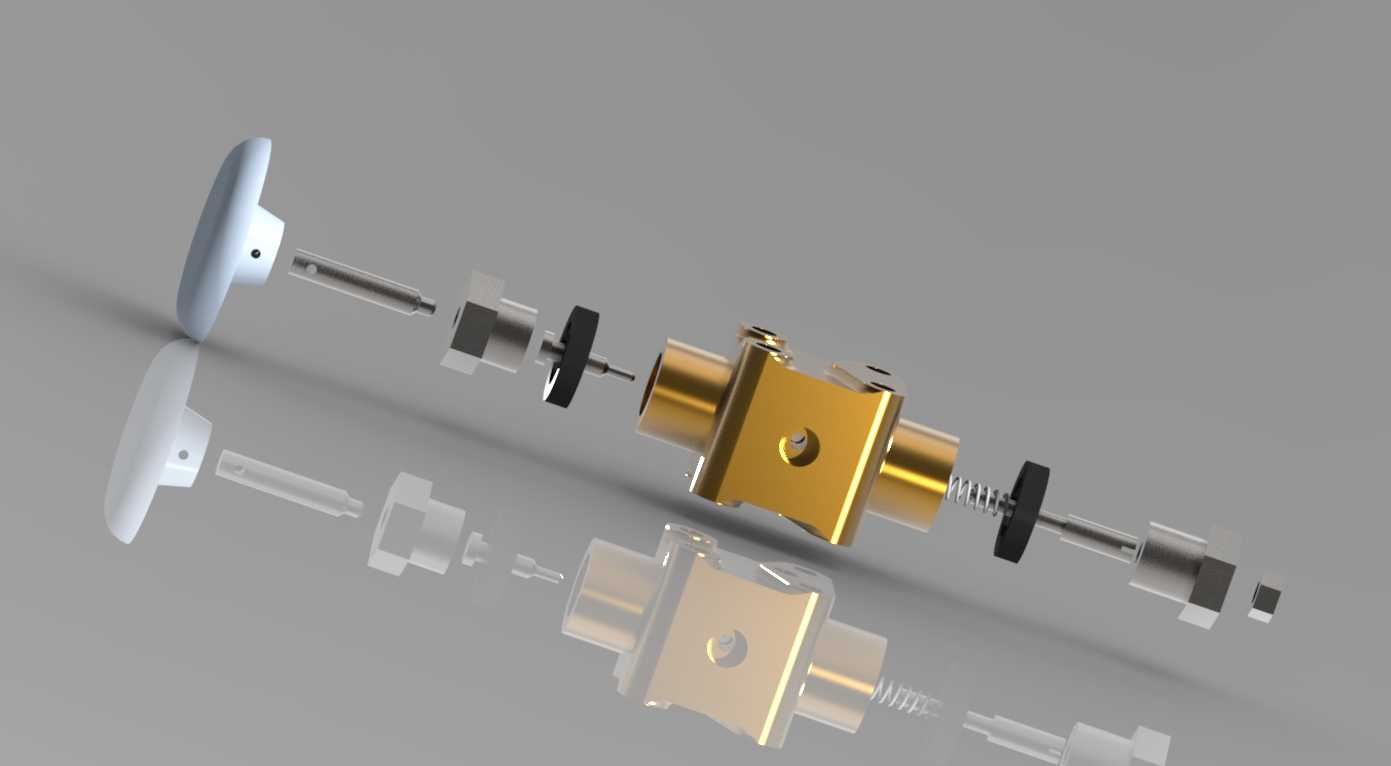

　　这套减压油缸控制阀的三维结构，围绕液压系统中压力稳定与过载泄放这两个核心需求展开，阀体本体采用方块式集成布局，中段为黄铜材质的主阀腔，左右两侧同轴布置阀芯导向套与调节端组件，左端伸出带圆盘操作端的手动复位结构，右端设置压力调节锁紧螺母与限位端盖，阀体顶面加工两个对称的安装通孔与油口对接面，侧面开设主进油、回油以及控制油道的连通孔，整体结构紧凑，没有多余的外置管路，能够直接嵌入液压站阀块或者小型油压设备的安装面板中使用。

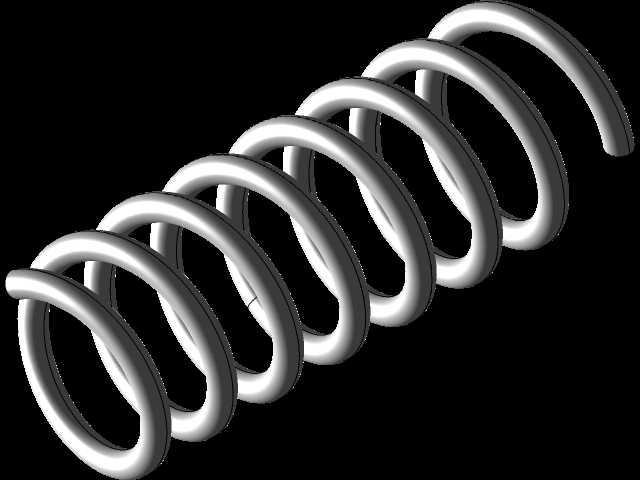

　　从实际工况来看，这类阀件常见于小型液压站、工装夹紧油路、试验台压力调节回路以及油缸过载保护场景。油缸在伸出承载过程中，若负载瞬间升高或者油路出现压力冲击，阀体内的阀芯会在弹簧力与液压力的平衡作用下移动，将高压侧多余油液泄放回油箱，同时维持出口侧压力稳定在设定区间，避免油缸密封件因超压损坏，也能防止管路接头出现爆裂渗漏。左端的圆盘操作端主要用于手动泄压，在设备停机检修或者需要释放油缸残压时，操作人员按压或者扳动该端即可直接导通回油通道，将回路中残存的压力油卸荷，保障拆装作业安全。右端的调节组件通过旋转螺母改变弹簧预压缩量，即可调整泄压触发压力，调整完成后锁紧备母，能够避免设备运行过程中振动导致压力设定值漂移。

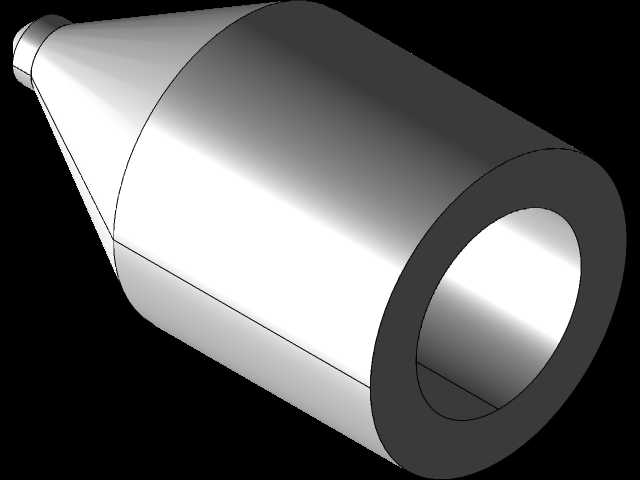

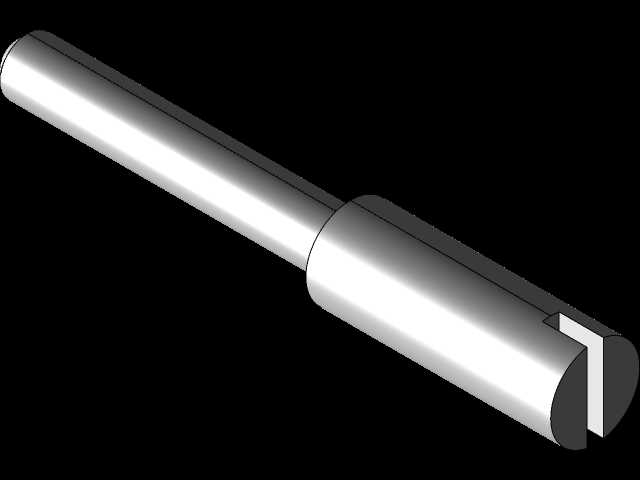

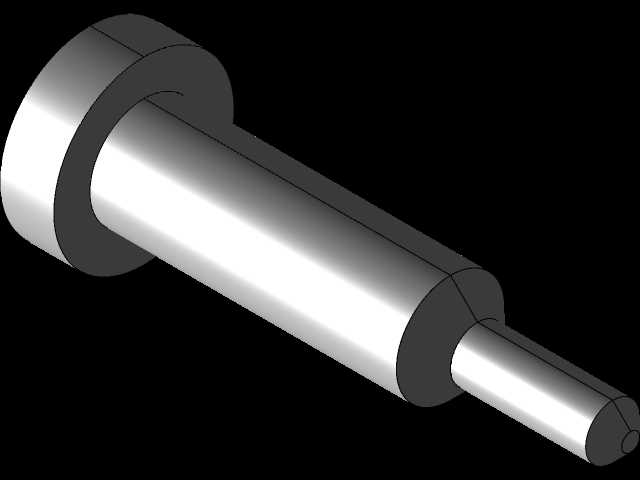

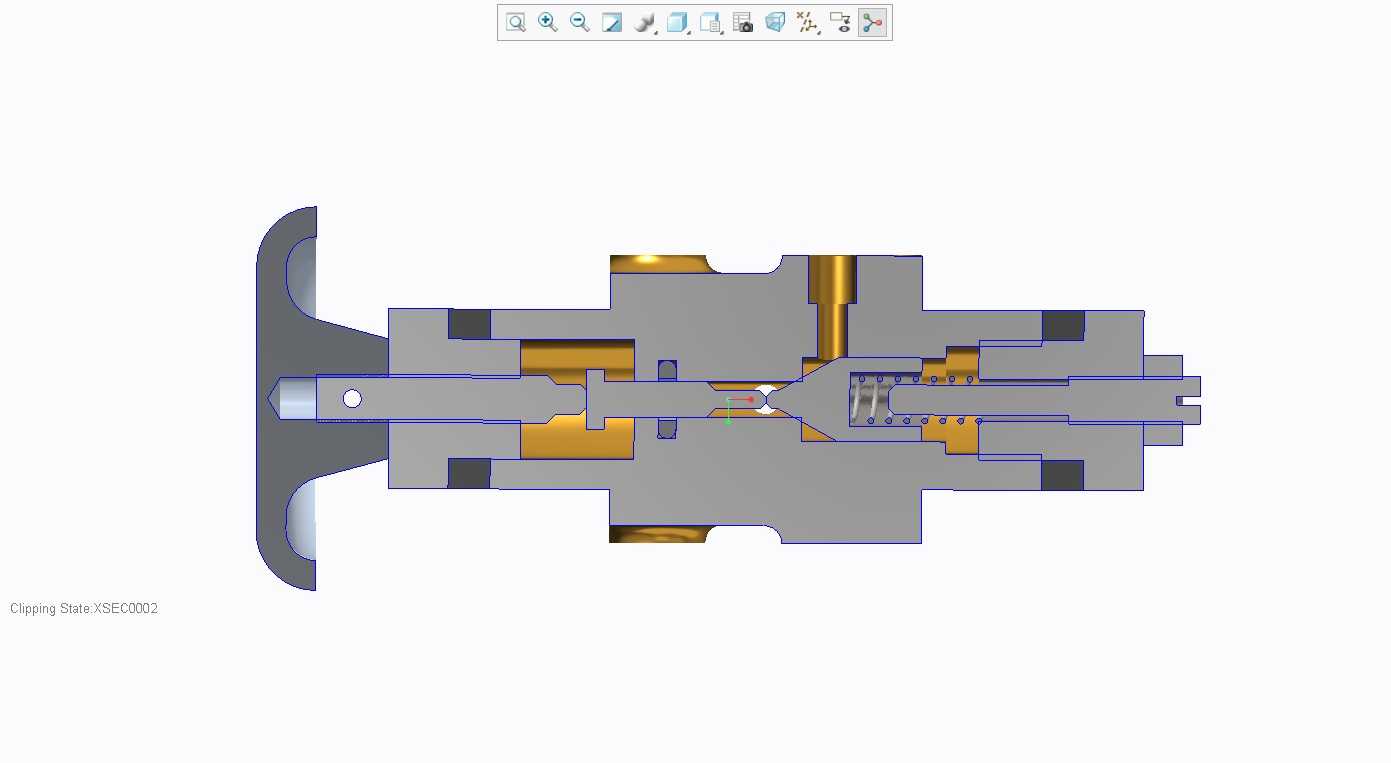

　　建模过程中需要重点处理几处配合关系：阀芯与阀腔内壁属于高精度间隙配合，既要保证阀芯轴向滑动顺畅，又要控制配合间隙减少内泄漏，三维装配时需要严格保证左右导向套的同轴度，若同轴度偏差过大，阀芯运动时会出现卡滞，压力调节响应滞后。阀体顶面的两个安装孔中心距、孔位到油口端面的距离都要和配套阀块的安装基准对齐，安装面的平面度需要在工程图中明确标注公差，防止装配后出现密封面压合不均、油液渗漏的问题。左端操作圆盘的直径设计兼顾手动按压的受力面积，避免操作人员泄压时局部压强过大造成手部不适，圆盘与阀芯推杆之间采用台阶定位加锁紧结构，保证手动作用力沿阀芯轴线传递，不会产生侧向分力磨损导向套。

　　油道设计上，阀体内腔的流道转折处采用圆滑过渡结构，避免高压油液流经直角拐角时产生涡流与局部压力损失，控制油道的孔径根据额定流量匹配，既保证压力信号传递响应速度，又不会因通径过大导致泄压动作过于突兀引发系统压力波动。阀体外部的金色镀层处理不仅提升件体防锈抗腐蚀能力，也能在长期接触液压油的工况下保持表面光洁，减少油污附着，后期设备维护擦拭更加方便。整体外形的轴向长度与径向尺寸都控制在紧凑范围内，安装边界不会和周边油缸、管路接头产生干涉，在多阀组并排布置的液压站中，该阀的操作端与调节端都预留了足够的扳手空间与手动操作空间，不需要拆卸周边元件即可完成压力调校与手动泄压作业，结构实用性在中小型液压回路中表现突出。
