M4卡宾枪单兵自动武器精细结构

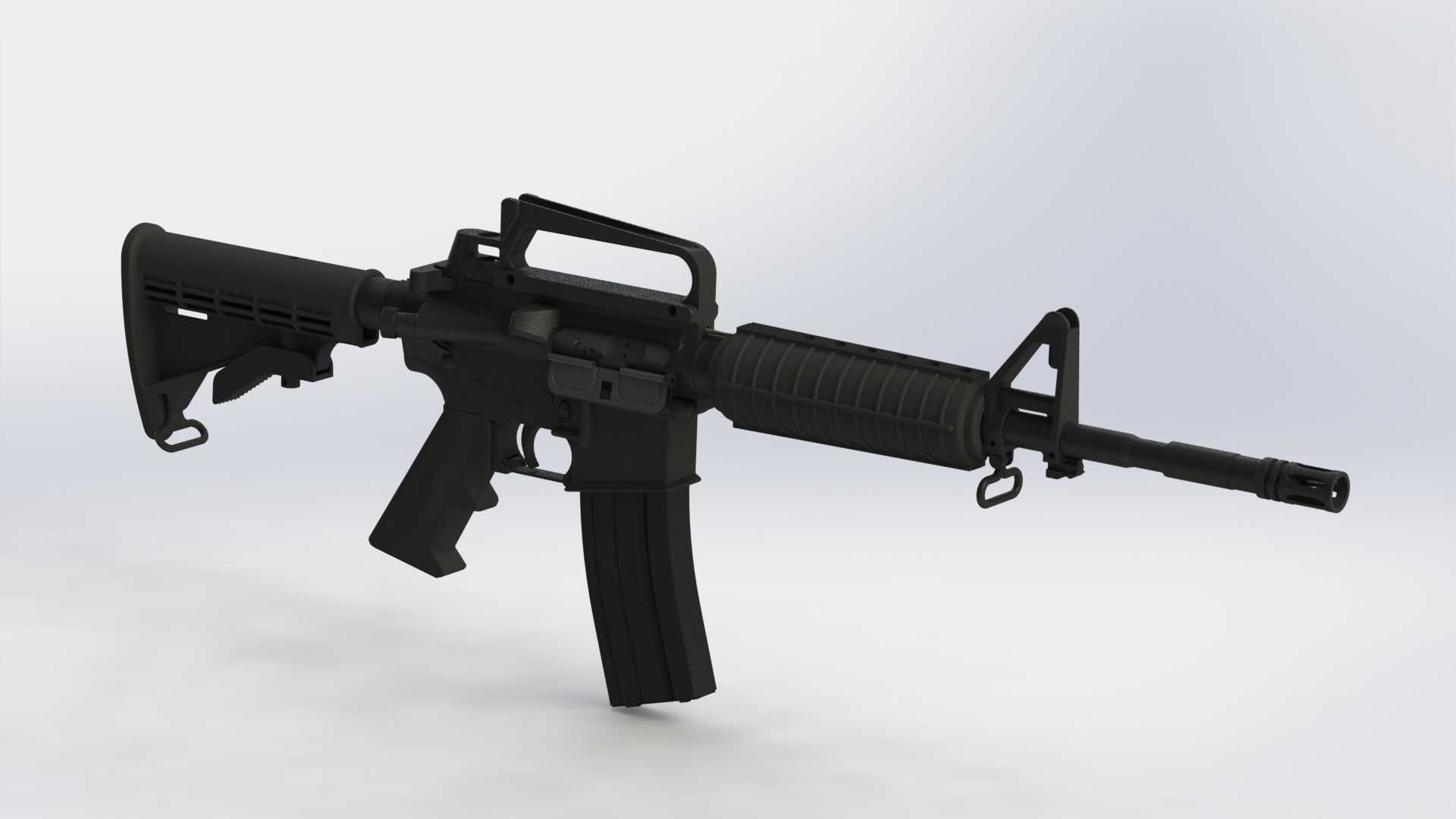

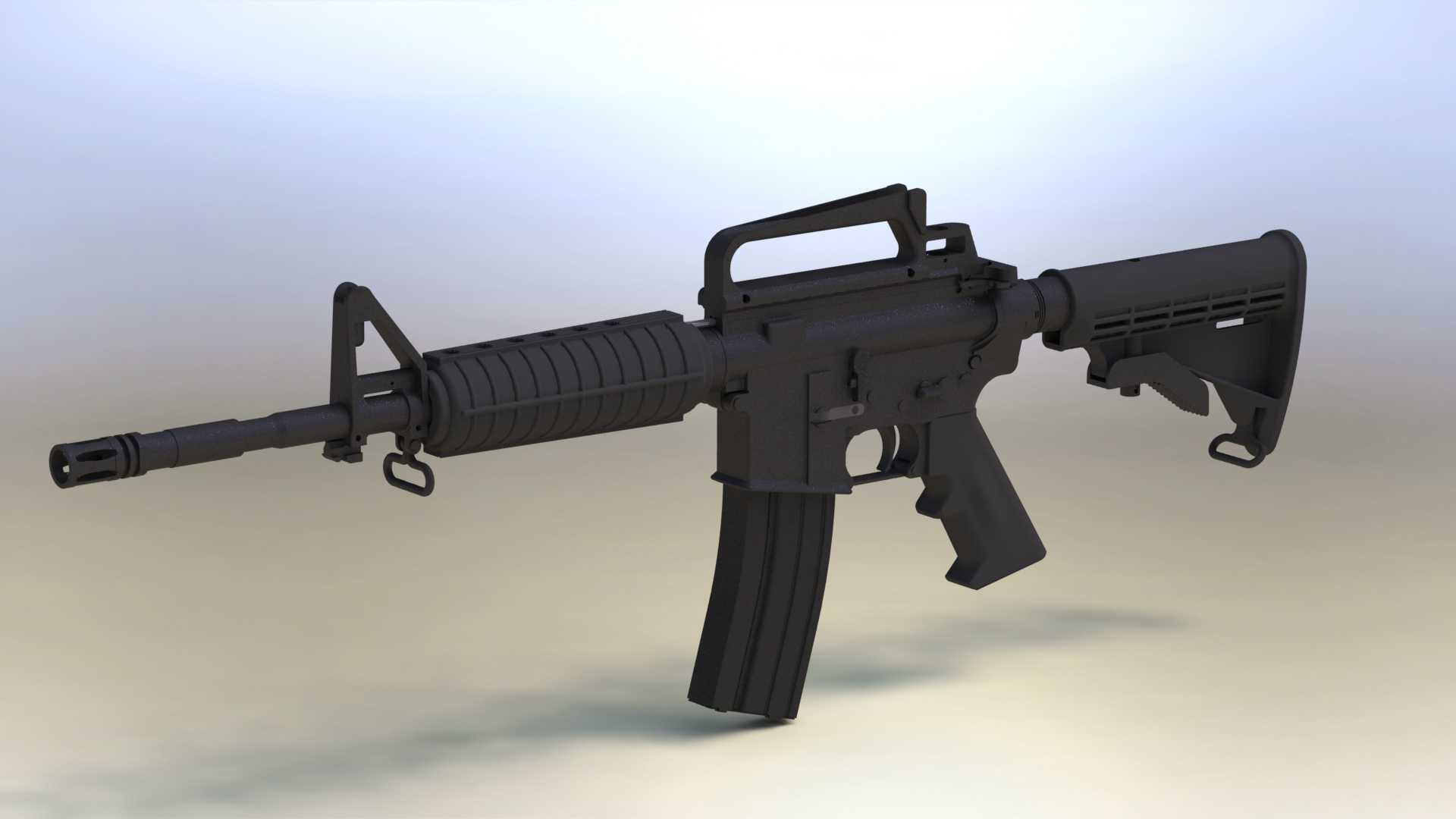

　　这套三维结构围绕短管自动步枪的整体布局展开，覆盖机匣、枪管组件、导气系统、枪托、握把、弹匣、提把与机械瞄具等核心部位，可用于轻武器结构原理演示、战术装备配套开发、训练器材外形校核以及影视道具数字化制作。从工程视角看，整枪采用上下机匣分体式布局，上机匣承担枪管节套、导气装置、提把与照门的安装基准，下机匣整合发射机座、弹匣井、握把连接位与枪托铰接结构，两部分通过前后销钉定位，拆分组装逻辑清晰，便于维护时快速分离动作机构与外部护罩。

　　枪管部分按短管卡宾规格建模，枪口带有螺纹与消焰器安装界面，导气孔位于枪管前段，通过导气管将火药燃气引至机匣后方的枪机框，构成气吹式自动循环路径。前准星固定在导气箍位置，与上机匣顶部提把内的觇孔照门形成机械瞄准基线；提把本身保留提携功能，同时为光学瞄具预留了顶部连接界面，护木四周的战术导轨思路可在后续扩展中兼容手电、激光指示器、前握把等附件，这也是现代近战武器强调附件拓展能力的典型做法。

　　枪机框、枪机、闭锁凸笋与复进簧的空间关系在模型中按实装逻辑布置：枪弹击发后，枪管内压力通过导气孔推动枪机框后坐，枪机旋转解锁，完成抽壳、抛壳、压缩复进簧，再在簧力作用下推弹入膛并闭锁。下机匣内的扳机、击锤、不到位保险与快慢机区域虽以外观结构呈现，但位置关系符合发射机构的运动包络，后续若做原理动画，可直接依据现有枢轴点补充转动副与碰撞约束。弹匣采用30发容量的弧形双排结构，弹匣壳体、抱弹口、底板与加强筋均有体现，插入弹匣井后由卡笋锁定，握把角度与扳机护圈形状兼顾戴手套操作时的人机空间。

　　伸缩枪托是该类卡宾枪区别于固定托步枪的重要特征，模型中托杆伸入机匣尾部缓冲管，缓冲管同时容纳复进簧与缓冲器，枪托底板、贴腮区与长度调节卡位按多档位使用状态表达。这种设计使射手可根据防弹衣厚度、射击姿态和携行需求调整托长，在车辆载员、室内近距离突击以及伞降携行场景中，缩短全枪长度后更利于转向和出枪。护木与枪管之间保留隔热间隙，护木内壁不直接贴靠发热枪管，连续射击后可降低握持区域温度，外侧防滑纹理则对应不同据枪姿势下的接触需求。

　　外形尺寸与安装边界方面，建模重点控制全枪长、枪管轴线、瞄准线高度、弹匣下垂量和枪托收缩后的尾部轮廓。枪管轴线与枪托支撑点尽量接近，有利于抑制连发时枪口上跳；弹匣井前壁的喇叭口导向结构能在黑暗或紧张操作条件下提高换匣成功率；背带环分布在护木前端与枪托尾部，可配合单点、双点背带完成携行转换。若将该模型放入训练模拟器，还需注意枪口装置、护木外径、提把高度与光学瞄具叠加后的干涉范围，尤其是加装瞄准镜后，照门视野、抛壳窗运动空间和贴腮高度要同步校核。

　　从配套开发角度，该结构可拆分为若干子装配：枪管导气组件负责高温高压燃气路径，机匣组件承担承力与动作导向，枪托组件负责抵肩支撑与长度调节，弹匣组件负责供弹容弹，护木与导轨组件负责附件扩展。各部件之间的销钉、弹簧、卡扣和铰接关系明确，适合在三维环境中做爆炸视图、剖面展示、维护流程演示或战术配件适配。模型表面保留了枪械常用的棱角、减重槽、防滑纹和拼接缝，整体比例紧凑，既体现短管自动武器轻便灵活的定位，也保留了军用步枪在可靠性、维护性和人机工程方面的结构特征。
