高密度砖快接锁紧密封结构

　　这套快接结构在现场维护场景里的定位很明确，面向需要频繁拆装、更换高密度砖体的通讯配套工位，解决传统螺栓固定拆装耗时长、密封面反复对位容易偏斜的痛点。日常运维中，运维人员不需要携带额外拆装工具，单手握持即可完成解锁与抽拉动作，单组节点的更换耗时可以从原有紧固件方案的数分钟压缩到十余秒，在批量布设、集中检修的通讯基站配套安装场景下，多节点同步作业的效率提升非常明显。

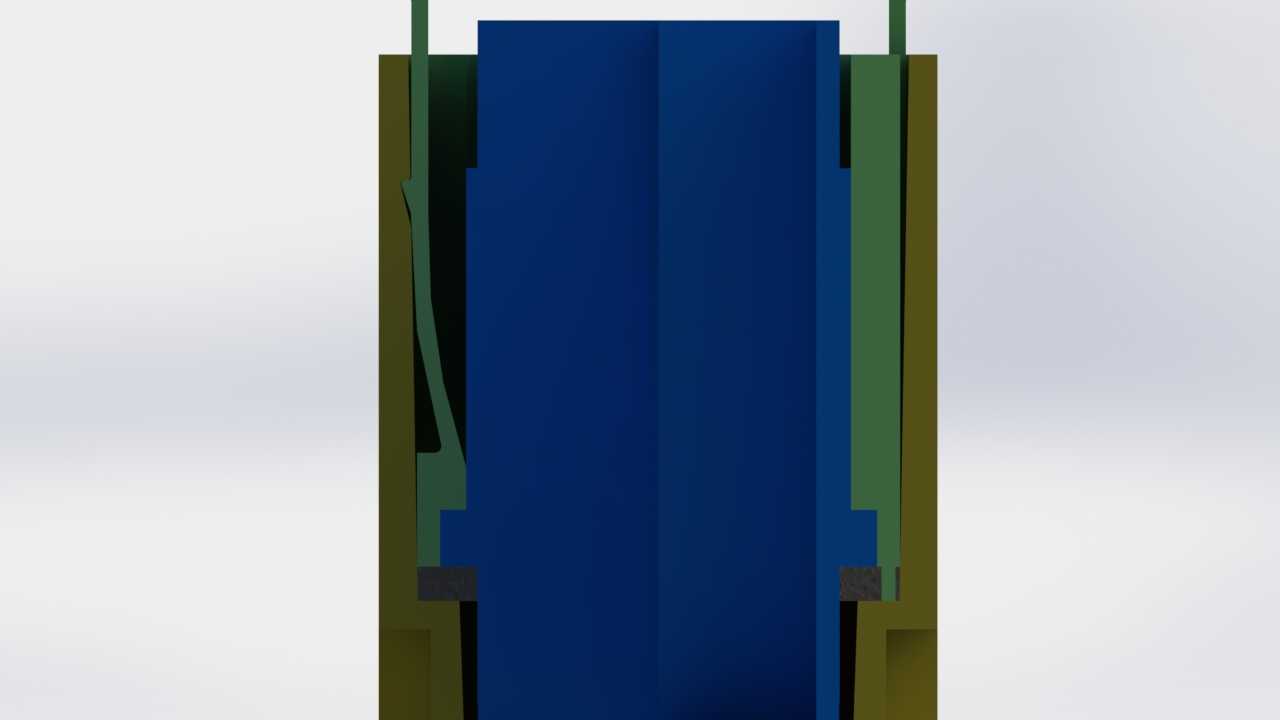

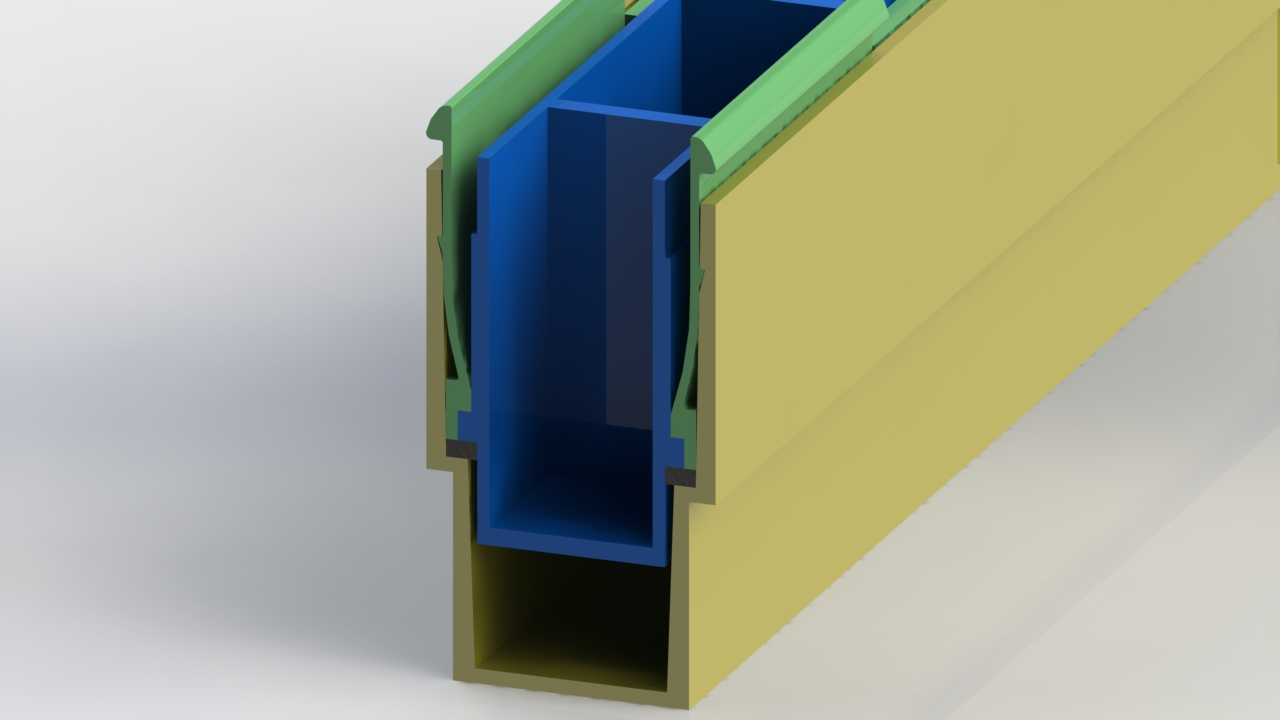

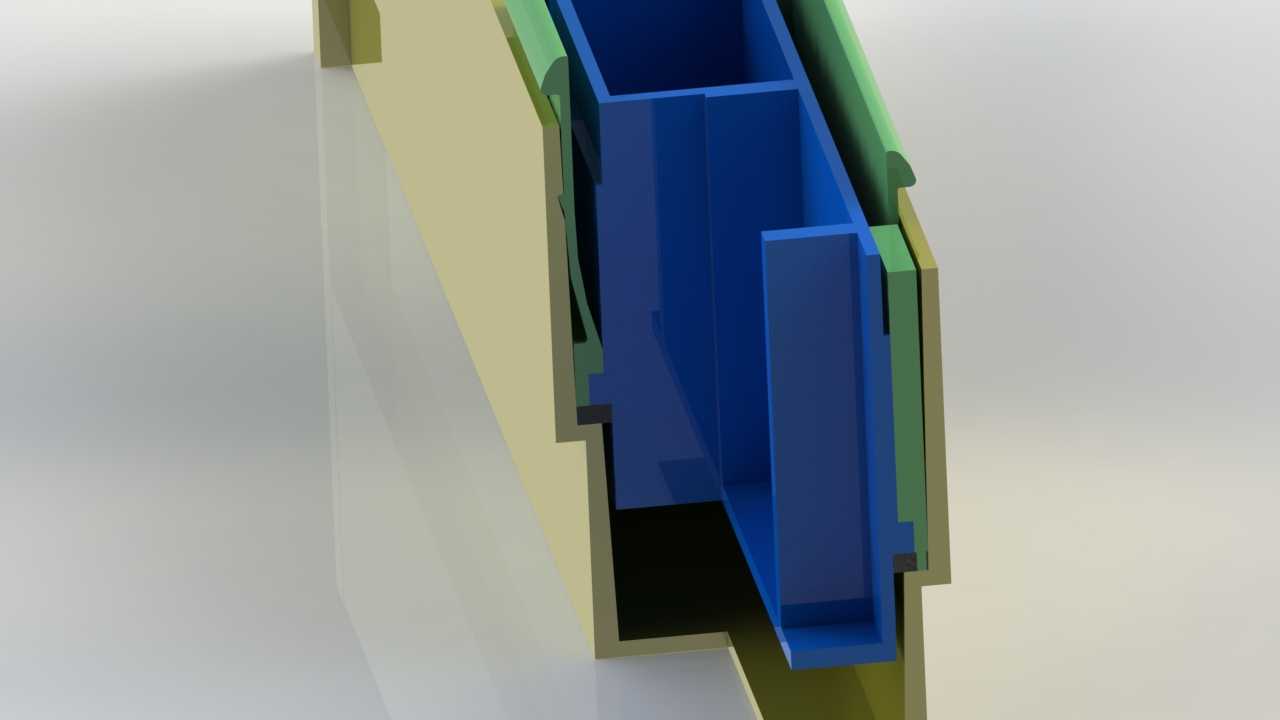

　　从实际功能逻辑拆解，整套结构的核心动作链路完全围绕“锁止-密封-快释”三个核心需求搭建。锁止特征采用弹性卡扣式设计，常态下卡扣的限位凸台直接抵靠高密度PE砖体的下端定位台阶，将砖体沿轴向完全约束在安装腔内部，不会因为设备运行中的振动、外部拉扯出现轴向窜动；需要释放砖体时，仅需按压外露的锁止按键，卡扣绕根部铰接点偏转，限位凸台脱离砖体台阶，此时直接向外拉动砖体即可沿两侧导向槽顺滑抽出，全程没有卡滞死角。密封环节全部采用NBR丁腈橡胶材质的密封件布置在腔体底部与砖体的配合端面，丁腈橡胶的耐油、耐老化特性适配通讯户外柜内长期存在的凝露、少量油污环境，压缩量控制在橡胶件厚度的百分之十五到百分之二十区间，既可以保证配合面的防尘防水等级，又不会因为压缩量过大导致砖体插入时阻力过高，影响快装操作的手感。

　　结构设计阶段首先划定了安装边界：两侧的导向立板与中间砖体的配合间隙控制在0.2毫米以内，导向段的导入端做了15度的扩口倒角，砖体插入时不需要人工精准对位，顺着倒角即可自动滑入腔体，即使是戴绝缘手套的运维人员也可以盲操作完成装配。腔体的侧壁做了等距的加强筋布局，在不增加整体壁厚的前提下将侧壁的抗弯刚度提升三倍以上，避免长期插拔过程中腔体开口出现外扩变形，导致导向间隙变大、砖体晃动。锁止按键的按压行程设置为8毫米，按压力度控制在15牛到20牛之间，既可以避免日常搬运过程中误触解锁，又不需要操作人员用很大力气按压，符合人机操作的施力习惯。

　　外形尺寸方面，整套快接组件的外轮廓宽度适配标准通讯机柜内的安装导轨间距，砖体的插入深度预留了足够的密封配合行程，底部密封件的安装槽采用燕尾槽结构，橡胶密封件压入后不会在砖体抽插过程中被连带带出、移位，长期使用不需要反复调整密封件位置。结构的所有棱角位置都做了R2以上的圆角处理，一方面避免运维操作时划伤手部，另一方面消除塑料件注塑过程中的应力集中点，提升锁止卡扣这类反复弯折部件的疲劳寿命，卡扣的铰接位置做了局部加厚处理，经过万次插拔循环测试后也不会出现断裂、塑性变形问题。

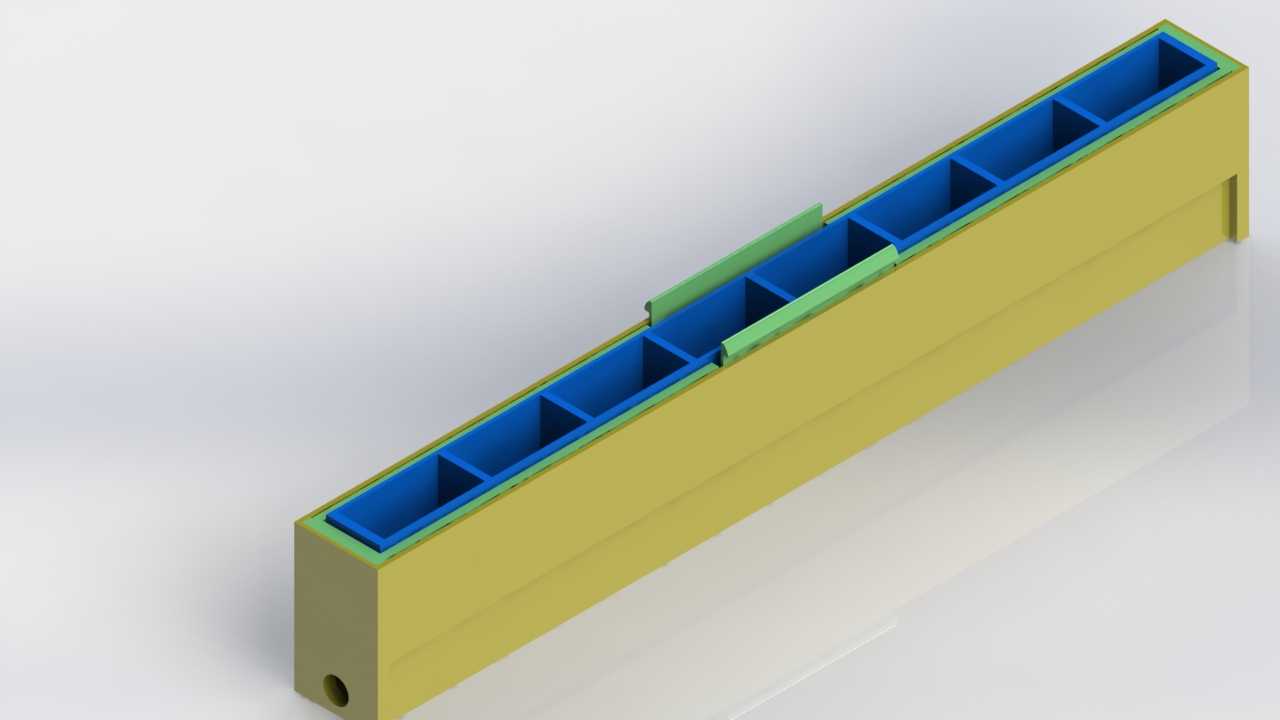

　　在三维建模过程中，所有配合面的公差都按照实际装配逻辑做了关联：导向面的配合公差取H8/f7间隙配合，锁止凸台的限位面预留0.5毫米的轴向压紧余量，保证砖体装到位后可以将底部橡胶密封件完全压实，不会出现密封间隙。整套结构没有多余的零散零件，锁止特征与腔体侧壁采用一体化成型设计，仅底部密封件为独立装配部件，物料管控成本低，现场装配时也不会出现小零件掉落遗失的问题，非常适合通讯站点批量部署、快速运维的使用需求。
