轨道交通车载设备轻量化承载框架

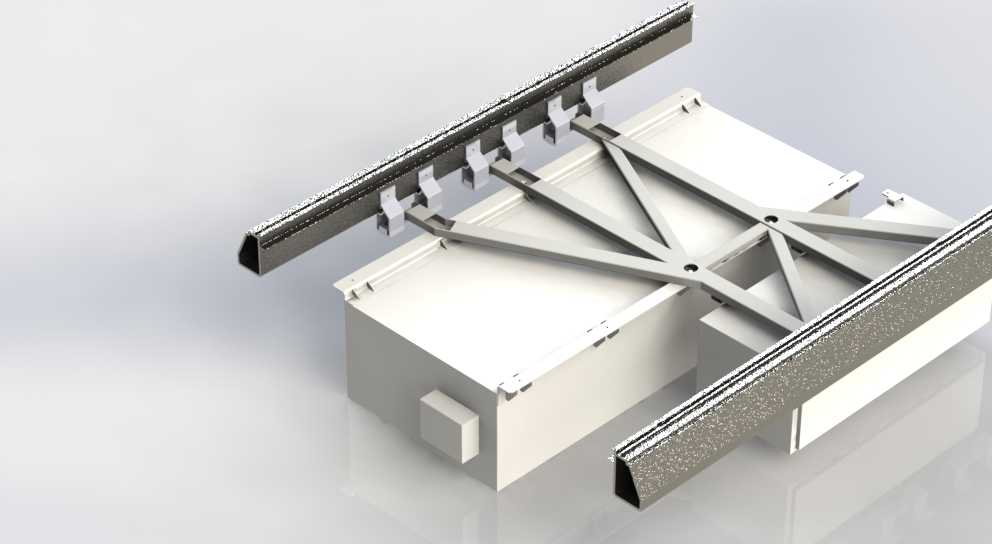

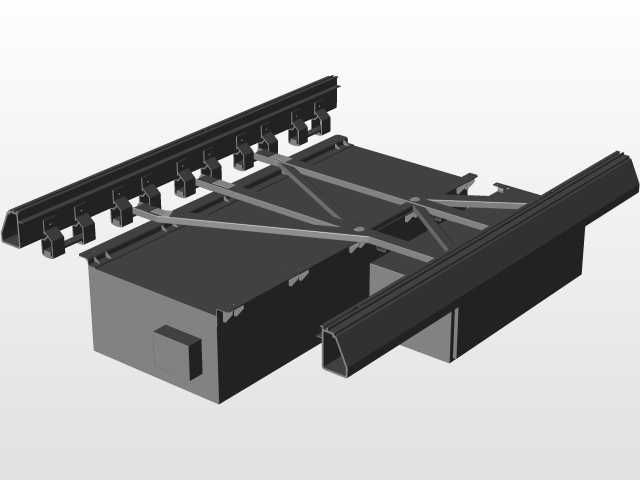

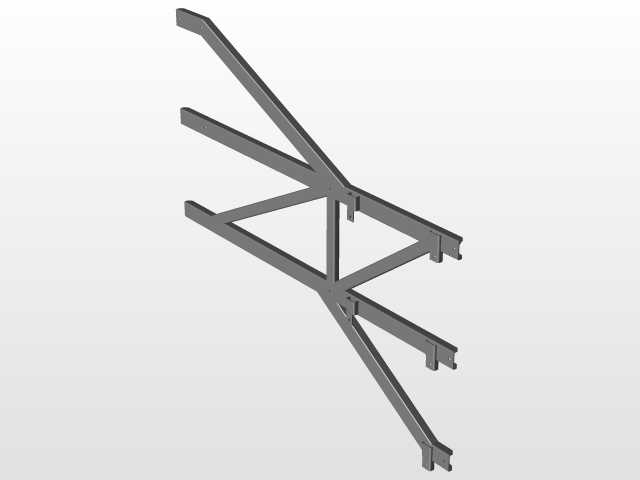

　　该承载框架面向轨道交通车辆车载电气设备安装场景，主要用于在车体设备舱内固定对流器与动力电池组件，替代原有钢制焊接支承结构，在满足整车振动、冲击与静载工况的前提下控制整备质量。框架采用分叉式多支腿布局，各支腿末端设置安装接口，可直接与车体预埋安装座对位连接，中部交叉杆件形成稳定的传力路径，将设备重量均匀分散至各个连接点，避免局部应力集中。

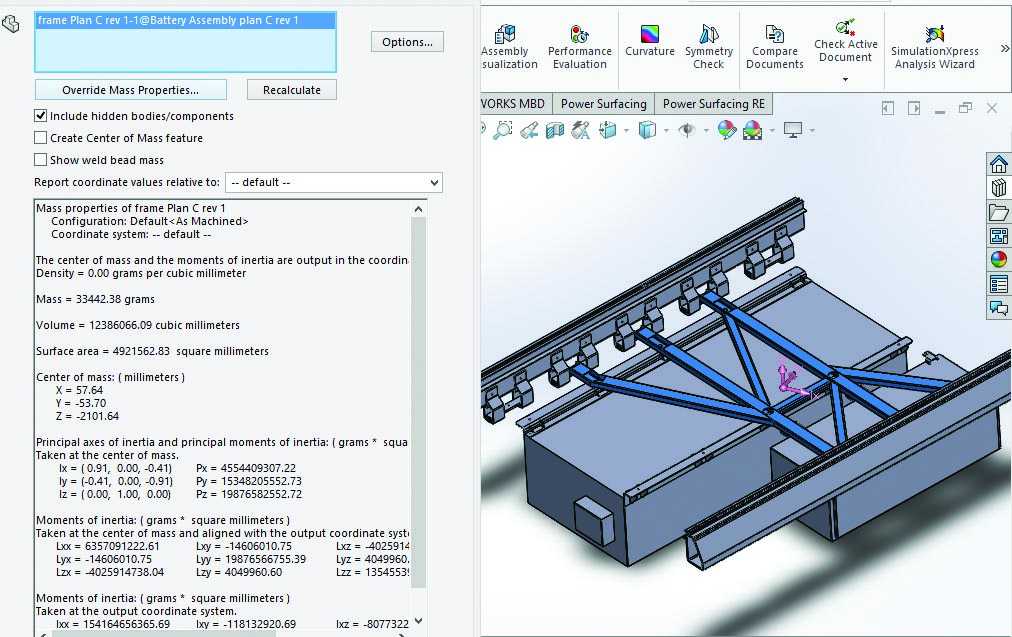

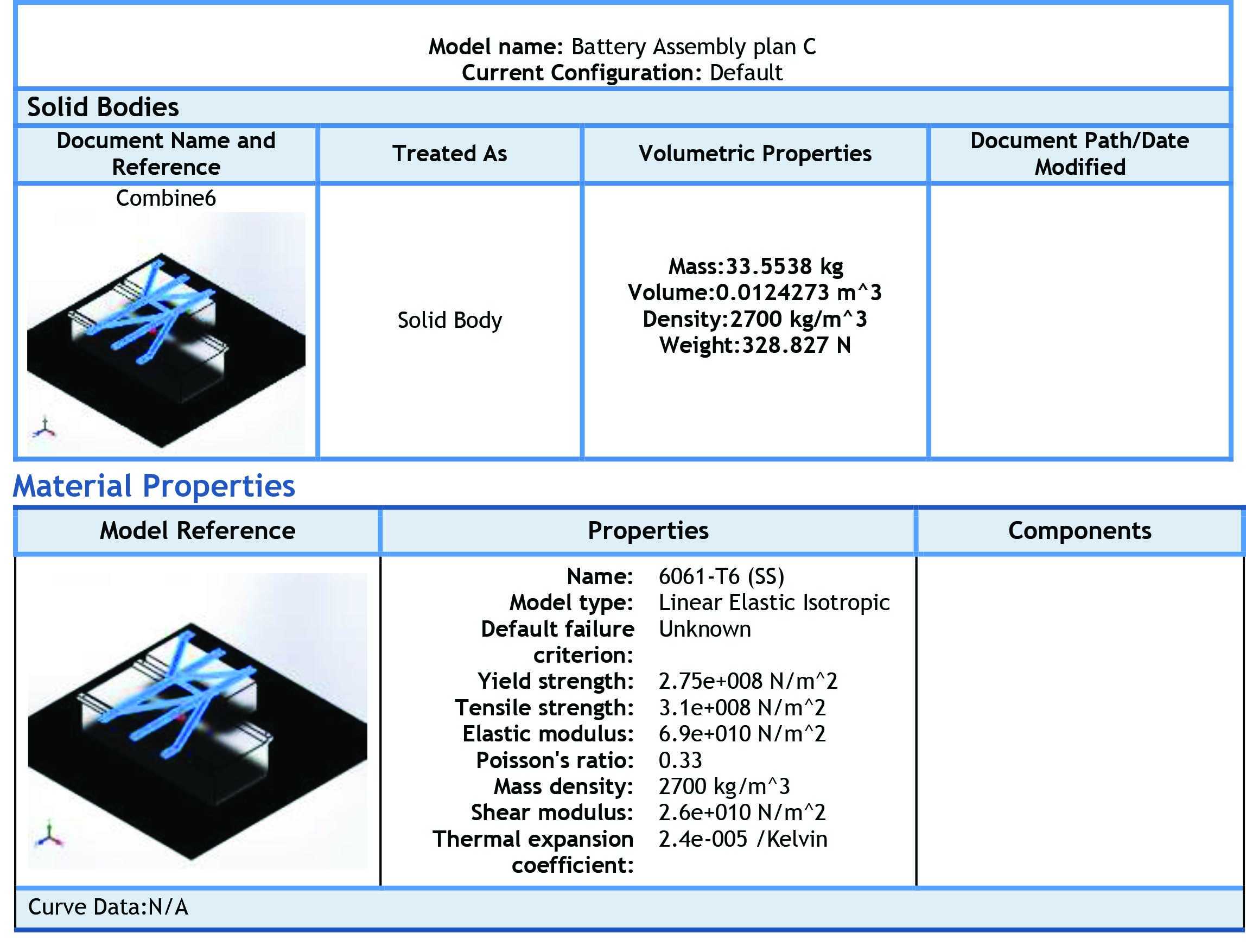

　　从实际装车边界来看，框架需要同时容纳对流器与电池两类设备，设备总质量较大，原始钢制方案下料重量约282.5kg，整体笨重且不利于车辆减重降耗。设计过程中先依据设备安装点位确定支腿分布，再通过拓扑优化筛选受力核心区域，对非承载区域进行材料去除，最终选用6061-T6铝合金矩形管作为主体型材，成品框架总重量控制在33.55kg，减重幅度达到87.6%，大幅降低了车体吊挂载荷。

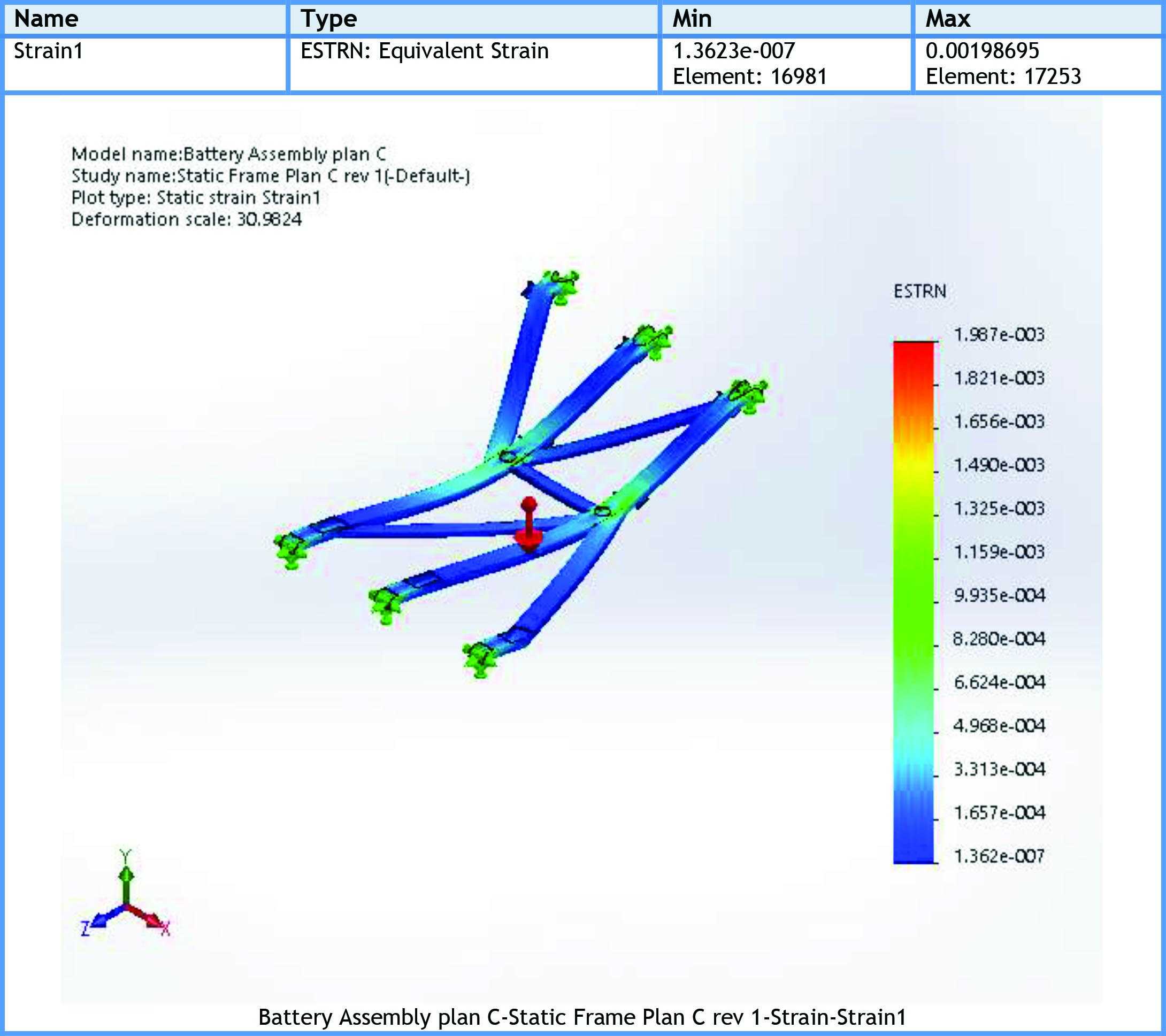

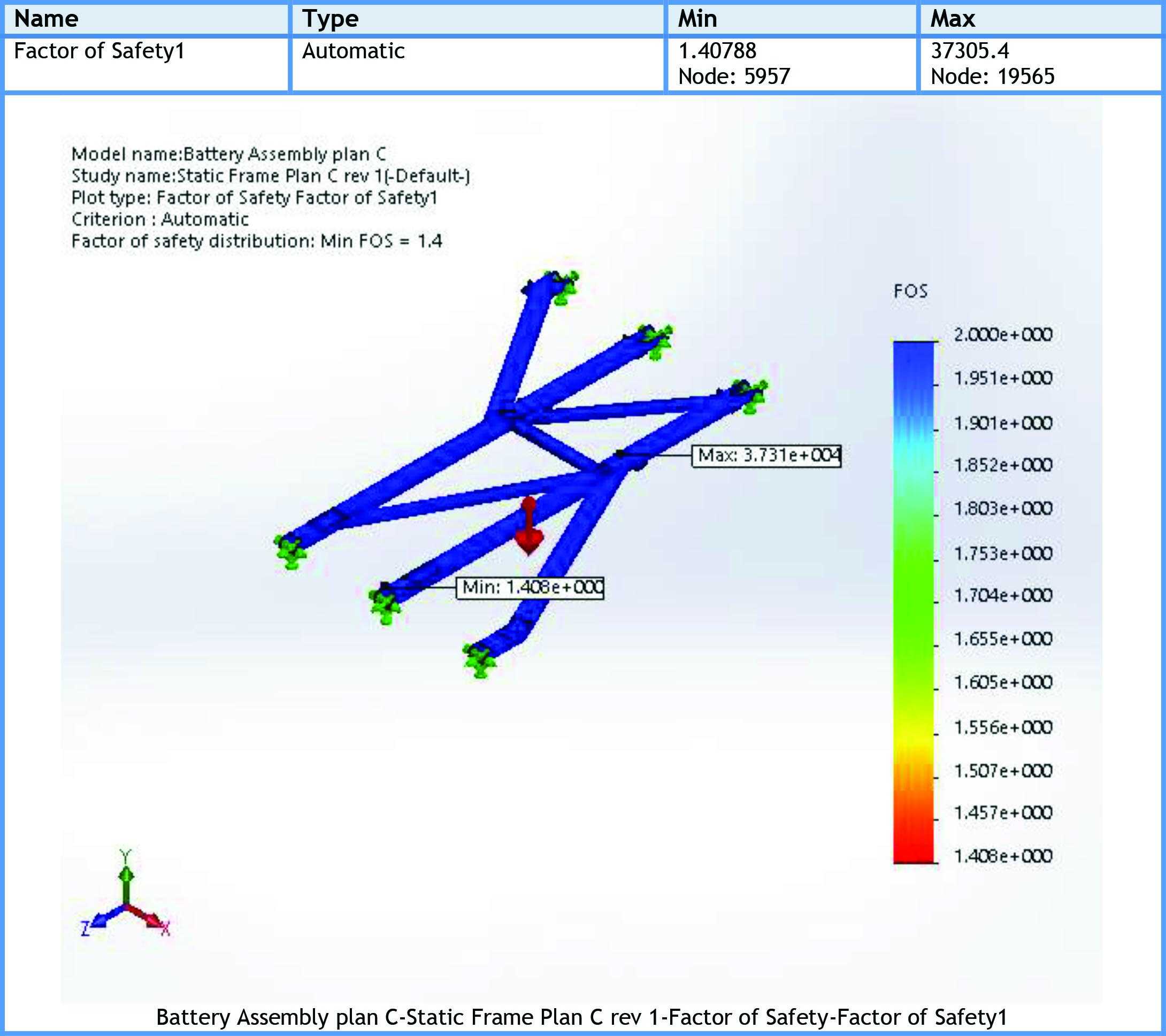

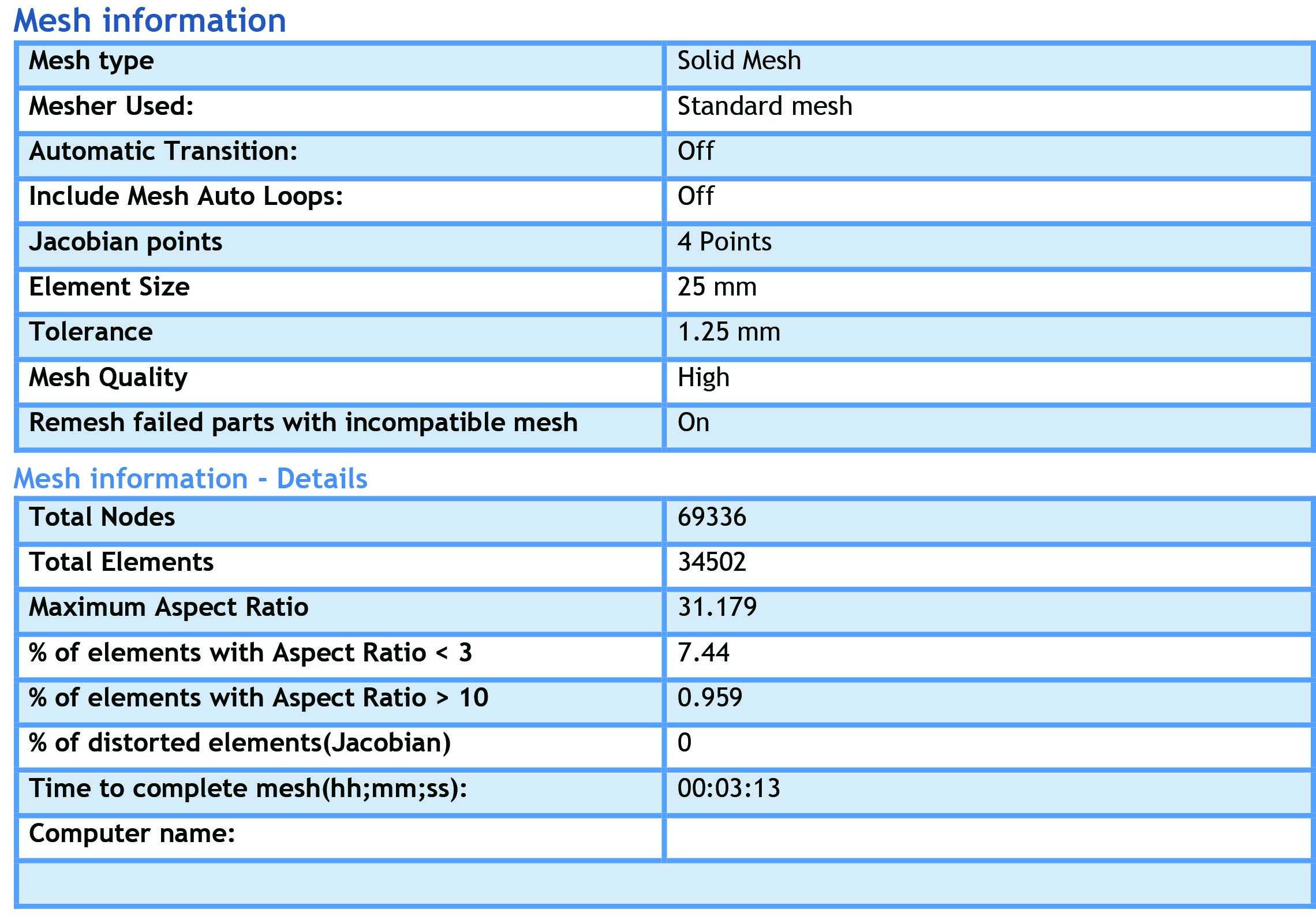

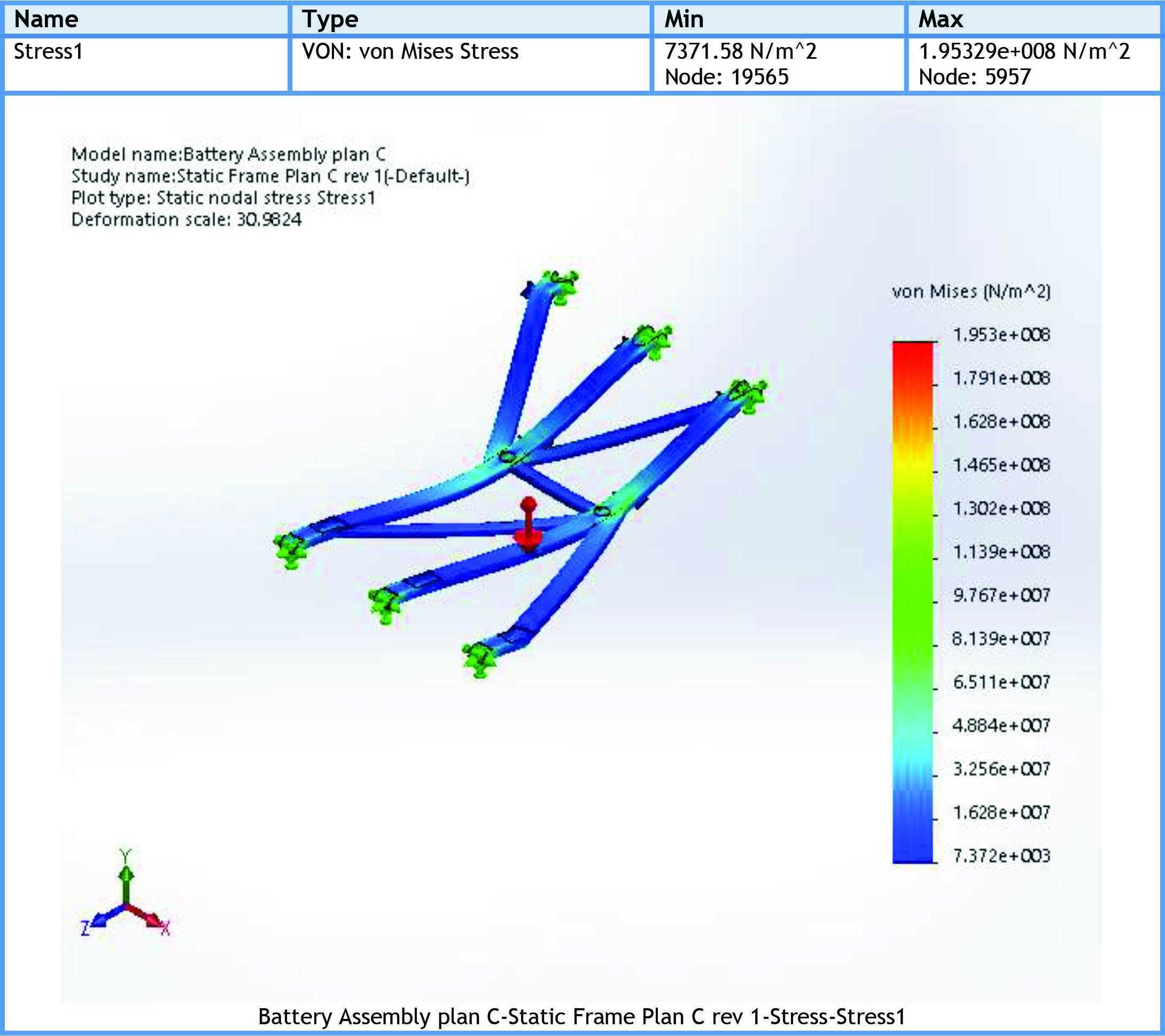

　　结构校核环节围绕静载工况展开安全系数分析，计算结果显示框架最小安全系数为1.40788，出现在中部杆件衔接区域，最大安全系数达3.73，整体应力分布处于材料许用范围内，满足车载设备长期运行的强度要求。杆件之间采用焊接拼接，矩形管截面具备良好的抗弯抗扭性能，能够承受车辆运行过程中的横向摆动与纵向冲击。支腿末端的安装孔位按照车体标准接口间距设计，安装时可直接对位紧固，不需要额外现场配钻，提升了总装工序的效率。

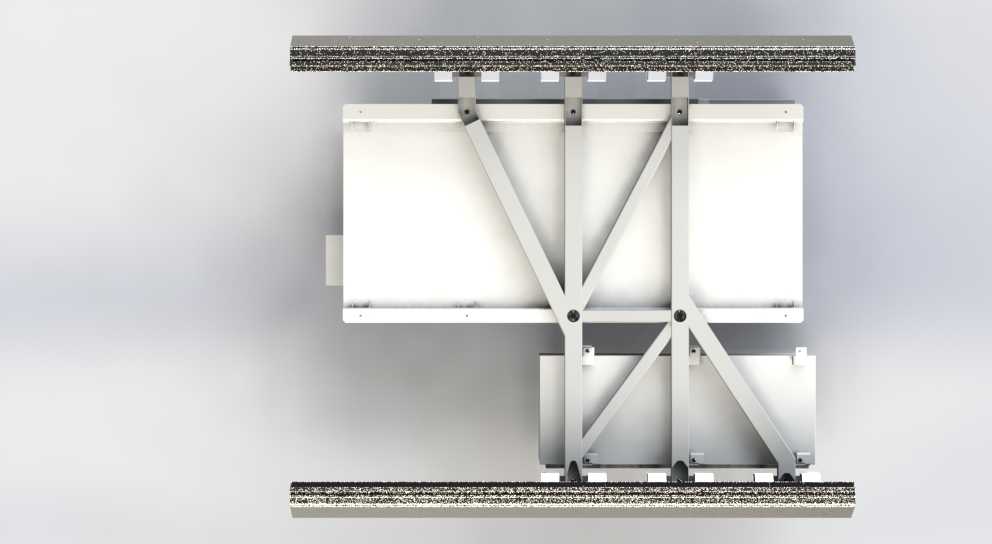

　　框架的外形轮廓完全适配设备舱内部空间，各支腿向外延伸的角度避开了车体走线槽与相邻设备的安装位置，中部预留的设备安装平面可同时固定两类电气组件，设备与框架之间通过减振垫连接，进一步缓冲运行振动。设计时充分考虑了铝合金材料的焊接特性，在杆件交接处保留了足够的焊脚尺寸，同时避免焊缝处于应力最高的截面位置，保证焊接接头的长期可靠性。

　　这类轻量化承载结构不仅适用于轨道车辆车载设备安装，同样可推广到新能源商用车、储能电站等需要大载荷支承且严格控制自重的场景，矩形管型材的选型思路也为同类框架设计提供了参考，在保证结构安全的前提下最大化减重收益。
