电子锁联动滚珠导轨抽拉储物柜体结构

　　这套抽拉储物结构面向工业工位柜、实验室置物柜、车间工具收纳柜以及办公场景下的多层钢制抽屉柜体开发，核心解决窄进深柜体内部储物空间取放不便、重载托盘抽拉卡顿、误开脱出以及非授权开启的问题。日常产线工位旁的工具柜往往需要分类存放量具、小型工装、刀具配件与作业文档，普通平开门柜体内部深处的物料需要探身取放，既容易碰乱相邻层物料，也存在尖锐工具划伤的风险；将储物层做成全开式抽拉托盘后，操作人员站在柜体正面即可完整触及托盘全部区域，清点物料、归位工具的动作路径大幅缩短。

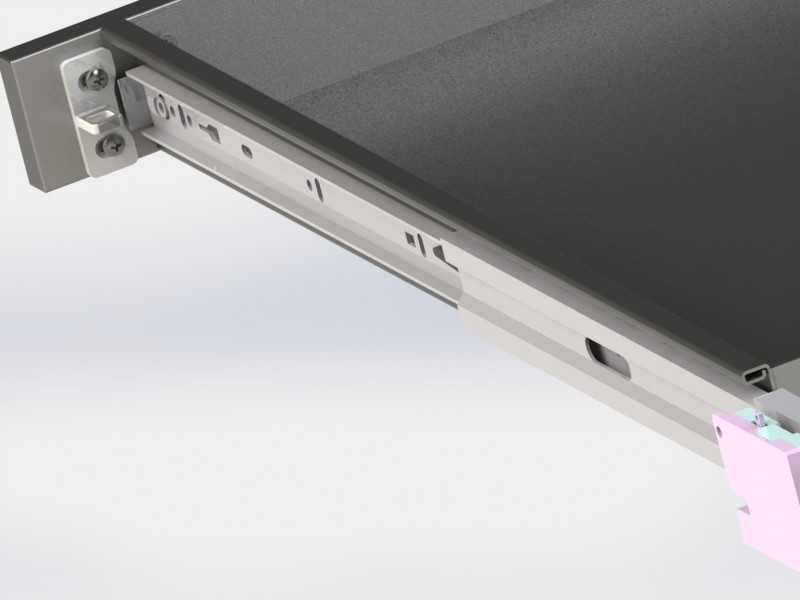

　　结构上选用3832-60规格的滚珠式侧装导轨作为抽拉副，这类导轨属于工业抽屉常用的重载滑动件，内外轨之间通过滚珠循环承载，抽拉过程中摩擦阻力小，不会出现普通滑轨在半开位置卡滞、左右晃量过大的问题。空抽屉整体承重按3kg左右的常规轻型储物负载校核，托盘完全拉出后的有效伸出距离约200mm，这个行程经过实际取放动作验证：既不需要把整个托盘完全拽出柜体造成倾覆风险，又能让托盘内侧区域完全暴露在柜体正面之外，操作人员不用探身即可拿到最内侧存放的零件。导轨安装时在柜体侧板与抽屉侧板两侧预留了标准安装孔位，孔位间距匹配常见钢制家具的侧板折弯尺寸，现场装配时不需要额外二次钻孔，直接用螺钉锁紧即可保证两侧导轨平行度，避免因两侧轨不同心导致抽拉时松紧不一、长期使用出现偏磨。

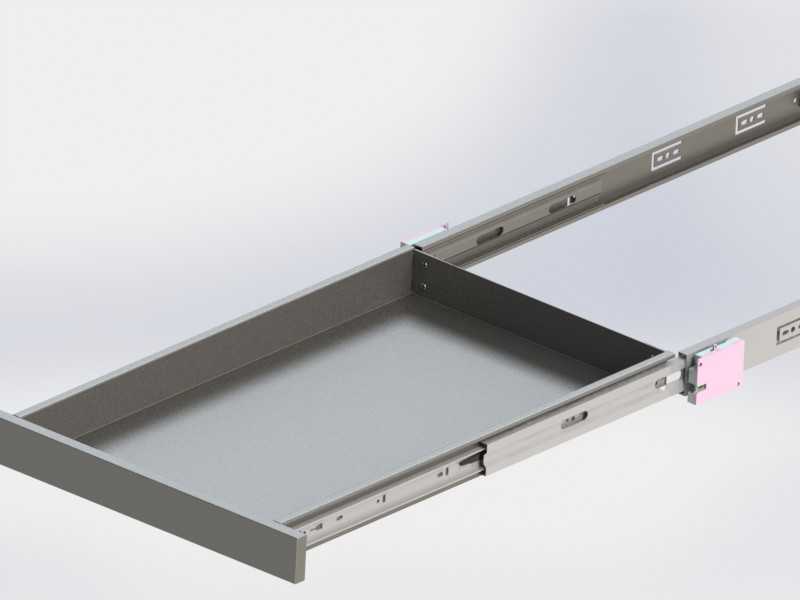

　　抽屉的锁止部分集成了C10 EI K01型号电子锁，锁体触发机构与抽屉踢出动件联动：当电子锁收到解锁信号后，锁舌收回，联动的踢出机构会把闭合状态的抽屉自动向外弹出一小段距离，操作人员不需要抠挖暗藏式拉手，直接顺势把抽屉拉出即可；闭锁状态下锁舌卡入抽屉侧边的锁扣槽，抽屉无法被外力拉开，避免柜体移动、振动或者无关人员随意开启内部存放的精密量具、贵重工具。踢出机构的弹出行程做了限位设计，弹出力度控制在刚好克服导轨静摩擦的区间，不会出现解锁后抽屉猛地弹出、内部存放的小零件滑落的情况。

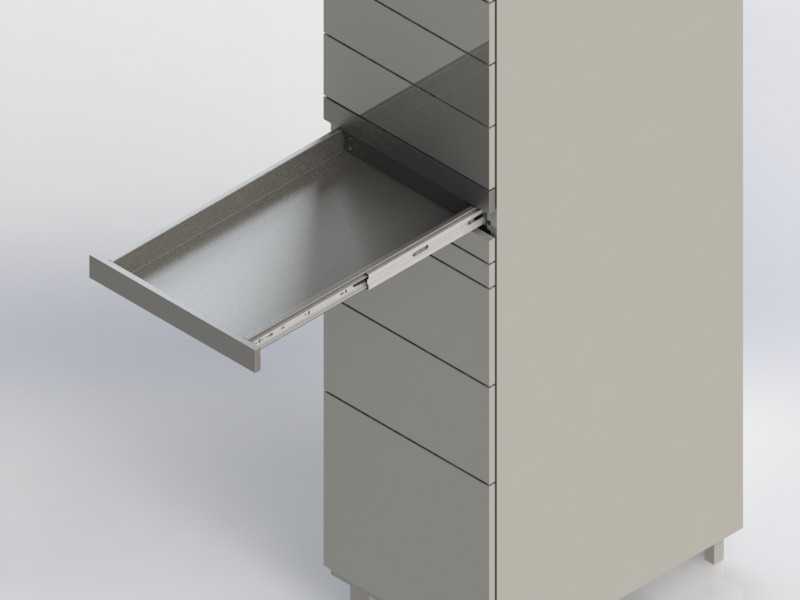

　　柜体部分采用多层等高分隔布局，相邻抽屉层的侧板预留了统一的导轨安装基准面，所有抽屉层可以通用同规格导轨与锁具配件，备件互换性强，后期维护时如果某一层导轨出现磨损，不需要拆解整个柜体，单独抽出对应层抽屉更换导轨即可。托盘本体采用四周折边的浅盘式结构，折边高度既可以阻挡内部存放的小型零件、工具在抽拉过程中从侧边滑落，又不会因为盘边过高遮挡操作人员视线，拿取底层薄型物料时不需要抬手越过较高挡板。托盘底面做了平整加强处理，放置量具、小型工件时不会出现局部凹陷，满载状态下托盘前后端的挠度控制在允许范围内，抽拉全程不会和下方柜体层板发生刮擦。

　　建模过程中把导轨的滚珠保持架、内外轨配合间隙、锁体安装位、踢出摆杆的运动行程都做了完整还原，结构工程师可以直接在此基础上调整抽屉的宽度、进深尺寸，适配不同规格的柜体设计：如果需要加深抽屉进深，只需要对应更换同系列更长行程的导轨，锁具与踢出机构的安装接口可以保持不变；如果需要提升单层负载，也可以在现有安装基准上替换更高负载等级的同安装尺寸导轨，不需要改动柜体侧板的开孔布局。整个结构的安装边界清晰，抽屉完全闭合时正面和柜体外立面齐平，没有外凸拉手，既避免人员过往磕碰，也让多台柜体并排摆放时可以紧密贴合，不留多余缝隙，充分利用车间或办公室的布置空间。
