履带式小型无人侦察作战平台结构

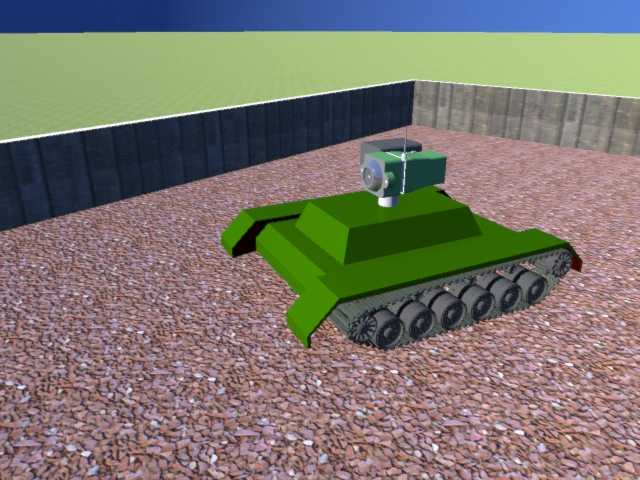

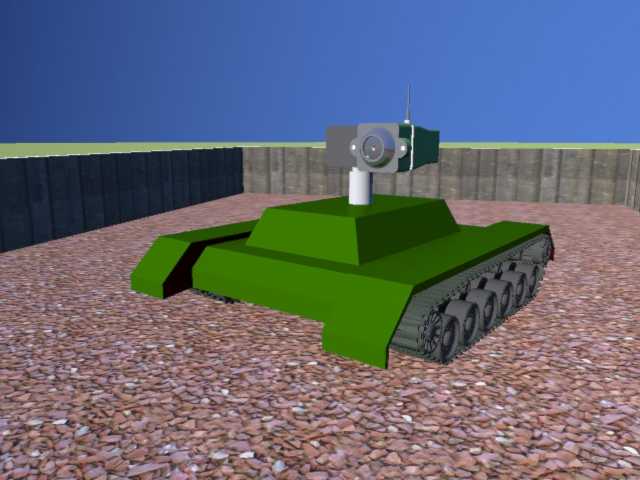

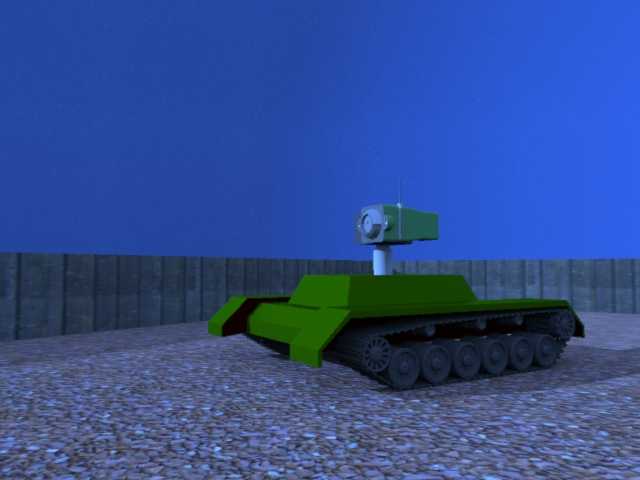

　　这套履带式小型无人作战平台的三维结构，围绕近距侦察、区域巡逻与低烈度伴随支援场景搭建，整体采用分段式装甲车体加双侧履带行走的布局，适配校园实训、小型装备原理验证以及轻型无人载具方案推演的使用需求。

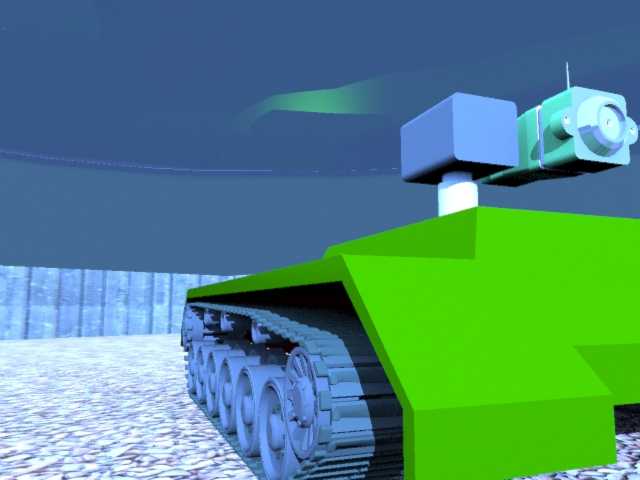

　　从实际使用边界来看，平台整体采用低矮楔形车体设计，车体首上与首下装甲做大倾角折面处理，既可以降低正面受弹投影面积，也能在野外碎石、铺装路面行驶时减少坡面剐蹭。车体下部两侧预留履带安装空间，主动轮布置在车体后侧，诱导轮置于前端，中间沿车体纵向排布多只负重轮，履带采用节段式拼接结构，建模时完整还原了履带板啮合齿、负重轮轮缘以及悬挂安装位的配合关系，整套行走机构的包络边界完全贴合车体侧裙轮廓，不会出现轮系外凸超宽的问题，在狭窄巷道、室内通道穿行时可以直接按照车体最大宽度判定通行能力。

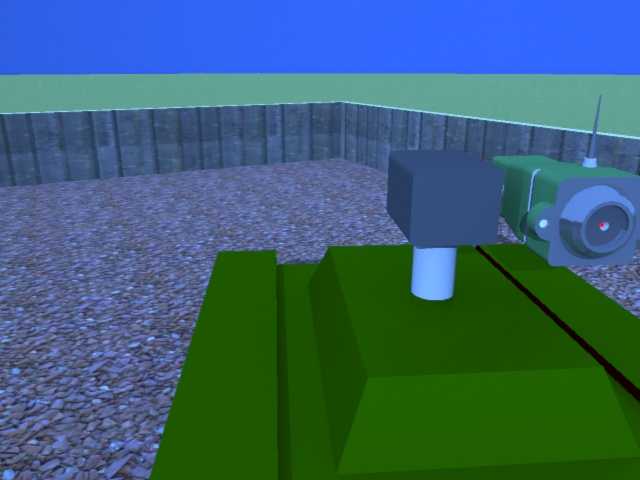

　　车体顶部居中设置立式观瞄云台支架，支架上方搭载集成式光电侦察舱，舱体整合了可见光观测窗口与侧向信号天线，云台转轴预留水平回转与俯仰摆动的运动空间，可实现周向360度视野覆盖与小角度高低俯仰调整，不需要整车转向即可完成周边态势采集。云台与车体顶面采用法兰盘式对接结构，安装面预留螺栓孔位，后续可以根据任务需求快速替换为不同规格的探测模块，不需要改动车体主体结构。

　　设计过程中首先敲定的是行走系统的接地参数：多负重轮排布可以把整车重量均匀分散到履带接地面，在碎石、泥土地面行驶时降低接地比压，避免松软路面陷车；履带前后端的诱导轮与主动轮高度差做了适配，让履带上下支段形成合理张紧角度，侧裙板刚好覆盖履带上方区域，既可以阻挡行驶中卷起的碎石溅入车体上部，也能让整车侧面轮廓更加规整。车体上部的楔形装甲壳体采用分层搭接思路，下层主壳体承担底盘承载功能，上层斜装甲板覆盖动力舱与设备舱区域，两块斜板在车体中部交汇形成棱线，所有棱角处都做了小尺寸倒角处理，避免应力集中同时也符合装甲载具的外形特征。

　　在功能排布上，车体内部预留的空间可以依次安置动力单元、控制模块与供电组件，履带侧的传动路径从后置主动轮直接连通动力输出端，传动链路短、结构冗余少，适合小型平台的紧凑布局需求。车体前端两侧延伸出挡泥折边，行驶时可以引导履带带出的泥沙向侧方排出，不会在车体首部堆积。观瞄云台的支撑柱高度经过适配，既保证光电舱的视野不会被车体首上装甲遮挡，也不会因为立柱过高导致整车重心上抬，在平台爬坡、原地转向时可以保持足够的稳定性。

　　建模环节中所有轮系的同轴度、履带板的节距配合都按照实际装配逻辑搭建，负重轮与履带内齿的啮合间隙、侧裙板与履带外侧的安全间距都预留了合理余量，后续做运动仿真时可以直接驱动主动轮带动履带循环运转，验证行走过程中是否存在运动干涉。整套结构没有多余的复杂曲面，大部分构件采用钣金折弯与型材拼接的工艺思路即可实现原型制作，非常适合作为小型无人履带装备的结构参考，也可以在此基础上拓展载荷挂载、防护升级等衍生设计。
