概念汽车悬挂集成轮辐轮毂结构

　　该轮体结构面向小型乘用车辆、概念展示车辆以及轻量化底盘验证平台，重点表现车轮总成内部空间的集成化布置思路。常规车轮通常只承担轮胎支撑、制动力矩传递和转向载荷传递功能，制动卡钳、悬架弹性元件多布置在轮腔外侧或车架侧；本方案将弹簧、制动盘、卡钳、辐条和轮毂轴心集中在同一轮腔范围内，适合用于紧凑底盘、教学演示、结构原理展示以及早期方案评审，能够直观呈现轮内空间被充分利用后的装配关系。

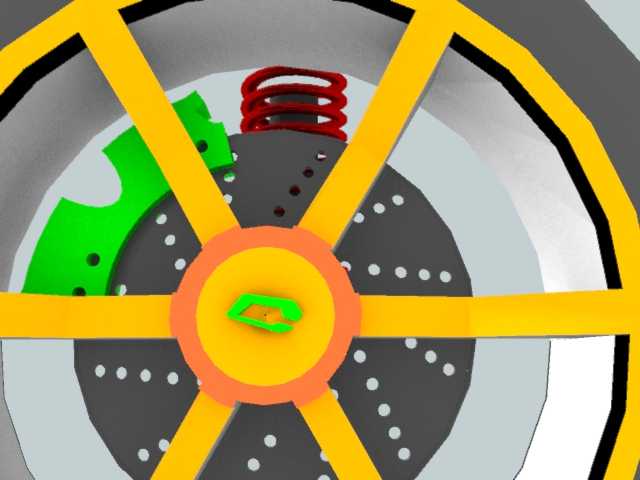

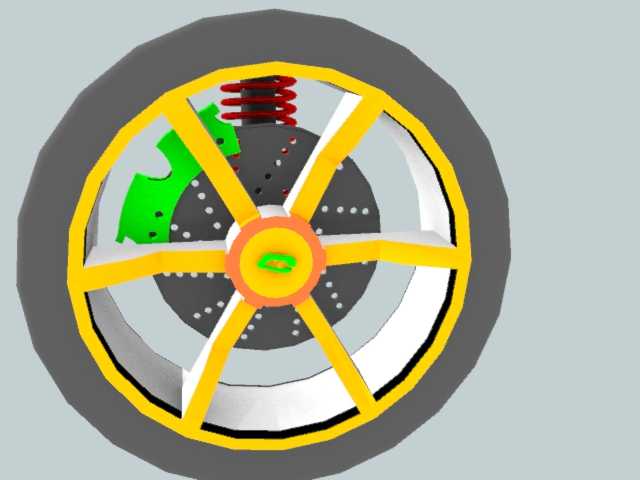

　　从实际用途看，轮辋外圈用于安装橡胶轮胎，承担接地、缓冲和抓地作用；黄色六辐式轮辐连接外圈与中心轮毂，形成主要承力骨架；中心橙色轮毂区域对应轴承、轴头或驱动轴连接位置，是整车载荷传入车轮的关键界面。轮腔内部可见黑色圆盘件，盘面分布多组小孔，可理解为制动盘散热孔或轻量化减重孔；绿色异形件位于盘侧，形态类似制动卡钳或安装支架，负责夹紧制动盘并将制动力反作用于转向节或悬架构件。红色螺旋弹簧布置在轮辐上方空间，体现弹性元件靠近轮端的设想，可用于展示轮内悬架、独立弹跳机构或概念底盘的工作原理。

　　结构设计上，六根辐条采用近似等角度分布，使轮辋到轮毂的载荷路径较短，径向支撑刚度较均衡。辐条并非简单直板，而采用带宽度和厚度的实体梁形式，在视觉与结构上都能承受弯曲、扭转和冲击载荷。轮辋内侧保留环形加强边界，可约束轮胎胎圈并提高外圈抗变形能力。中心轮毂采用较大直径的环形实体，有利于布置轴承、锁紧螺母、轴端盖或驱动法兰；若进入工程细化阶段，需要在该区域补充轴承配合面、油封槽、键连接或螺栓孔，并明确与转向节、半轴、轮毂轴之间的装配公差。

　　制动盘位于轮腔中部，与轮毂同轴布置，能够随车轮同步旋转。盘面上的小孔既可降低转动惯量，也能改善制动热交换，但孔的数量、直径和分布不能只按外观确定，需结合制动热容量、盘面应力集中和摩擦片磨损面积校核。绿色卡钳件跨越制动盘边缘，安装点应与固定侧构件相连；若模型仅用于概念展示，可保留其外形比例，若用于真实设计，则需进一步明确卡钳活塞数量、摩擦片包角、排屑间隙以及制动管路走向。弹簧在轮腔内的布置需要重点校核运动干涉，车轮跳动、转向偏转和制动振动都会改变弹簧与辐条、卡钳、轮胎内壁之间的间隙。

　　外形边界方面，整体以轮胎外径为最大轮廓，轮辋、辐条、制动盘和轮毂均同轴布置。轮胎断面形成黑色外圈，宽度方向决定了轮腔可用深度；轮辐沿轴向占据中部区域，不能与轮胎胎侧、制动盘外沿或卡钳发生接触。设计时应先锁定轮胎外径、胎宽、轮辋直径和偏距，再反推轮辐厚度、制动盘直径及卡钳位置。制动盘外径越大，制动力臂越有利，但会压缩辐条和卡钳空间；轮毂中心孔越大，轴头布置越方便，却会削弱辐条交汇区材料截面。这些尺寸之间存在明显耦合，不能孤立确定。

　　安装边界上，轮体需要围绕轴心建立回转基准，轮胎、轮辋、制动盘和中心孔应保持同轴；卡钳和弹簧等非旋转件则需要相对车架或转向节保持固定关系。建模时应区分旋转件与固定件：轮胎、轮辋、辐条、轮毂和制动盘随轴转动，卡钳、弹簧支座及管路属于轮端固定或随悬架运动部件。若用于运动仿真，可给车轮设置绕轴旋转自由度，给弹簧设置压缩方向，并检查最大转向角和最大跳行状态下的最小间隙。轮辐开窗虽然有利于露出内部结构，但开窗面积过大将降低轮体疲劳寿命，尤其在经过坑洼冲击、紧急制动和侧向转弯时，辐条根部会出现较高应力集中。

　　材质表达上，外圈轮胎适合采用高伸长率橡胶材料，轮辋和辐条可选用铸造铝合金或镁合金以降低非悬挂质量，制动盘宜采用耐热铸铁或复合材料，卡钳支架则需要较高强度和刚度。弹簧表面采用醒目颜色只是为了表达位置，实际工程中应按悬架载荷确定线径、有效圈数、自由长度和预紧量。该模型的价值不在于直接替代量产车轮图纸，而在于把轮端承载、制动、弹性支撑和空间装配关系放在同一可视化结构中，帮助设计人员在方案阶段快速判断构件干涉、拆装顺序和尺寸边界，为后续详细设计、工程图输出和仿真校核提供清晰的三维基础。
