五辐互联式乘用车概念轮毂总成

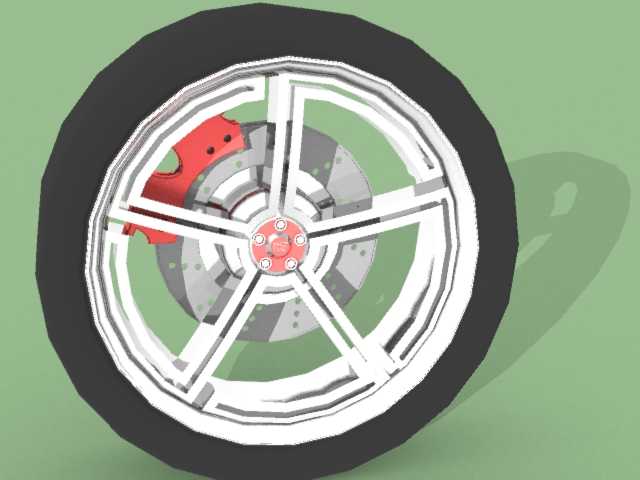

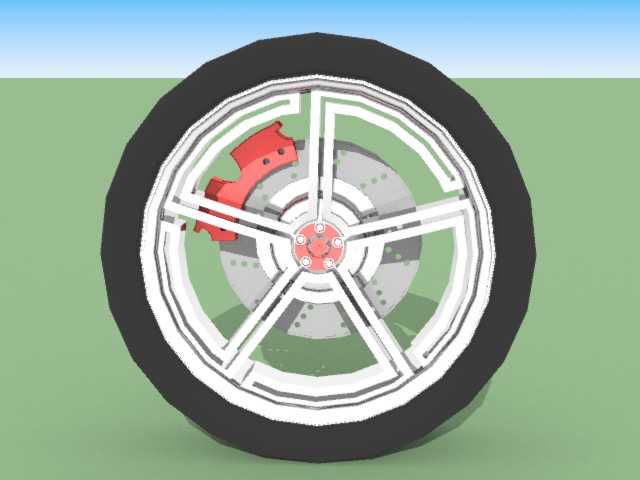

　　这套轮端总成的开发切入点，没有走常规量产轮毂的改款思路，而是把辐条之间的力流传递作为核心设计目标。常规铸造或者旋压轮毂的五辐结构，每根辐条独立从轮辋向内延伸到中心安装盘，辐条之间仅靠中心盘和外圈轮辋形成刚性连接，过坑洼冲击、弯道侧向载荷作用下，单根辐条承受的弯矩峰值很难被相邻辐条分担。这套方案把五组主辐条做了交叉互联的造型处理，每根主辐条在径向延伸的中段分出横向连接臂，和相邻辐条的对应位置搭接成闭合框格，整个轮辐不再是五根独立悬臂梁，而是形成一张连续的空间受力网格。

　　从实际装车场景来看，这类结构首先面向改装车、展车以及小批量定制乘用车的轮端选型，也可以作为新能源车型低风阻轮毂的前期验证原型。轮端在整车上的作用不只是承载车重，轮胎接地面的纵向驱动力、制动力，过弯时的侧向附着力，经过颠簸路面时的垂向冲击，全部要通过轮辐传递到轮毂轴承、转向节再传递到悬架系统。互联辐条的框格结构可以把单点输入的载荷快速分散到周边三根甚至四根辐条上，避免局部应力集中在辐条根部——常规轮毂最容易出现裂纹的位置就是辐条和中心盘衔接的圆角处，网格状传力路径能大幅降低该区域的应力峰值。

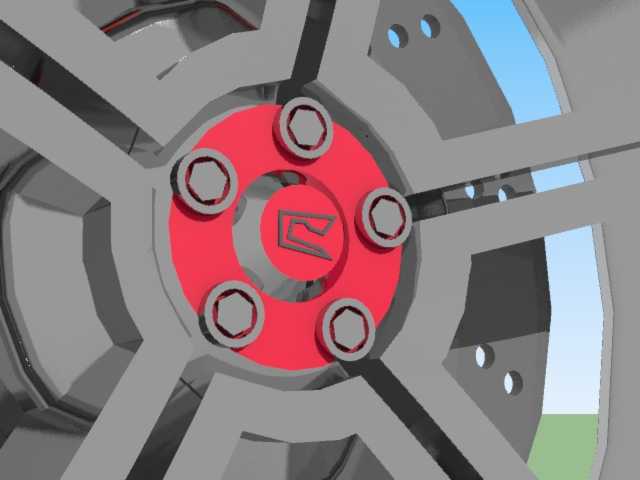

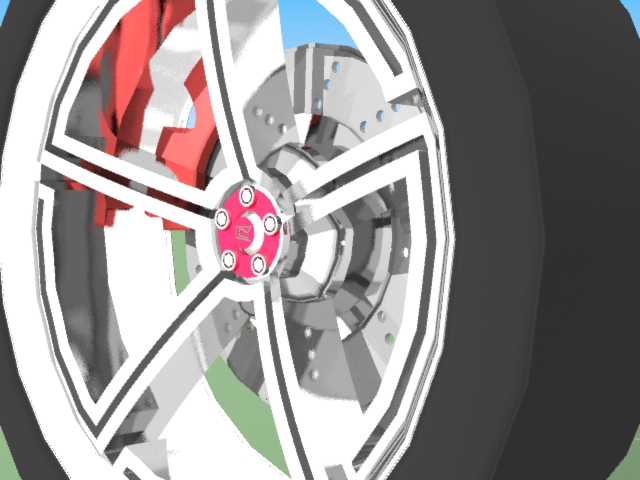

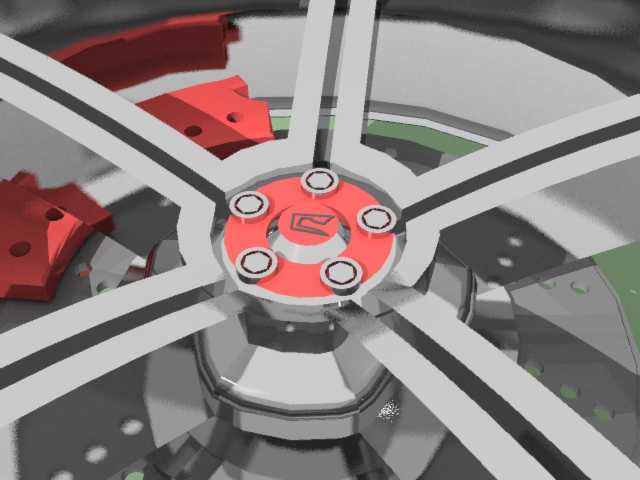

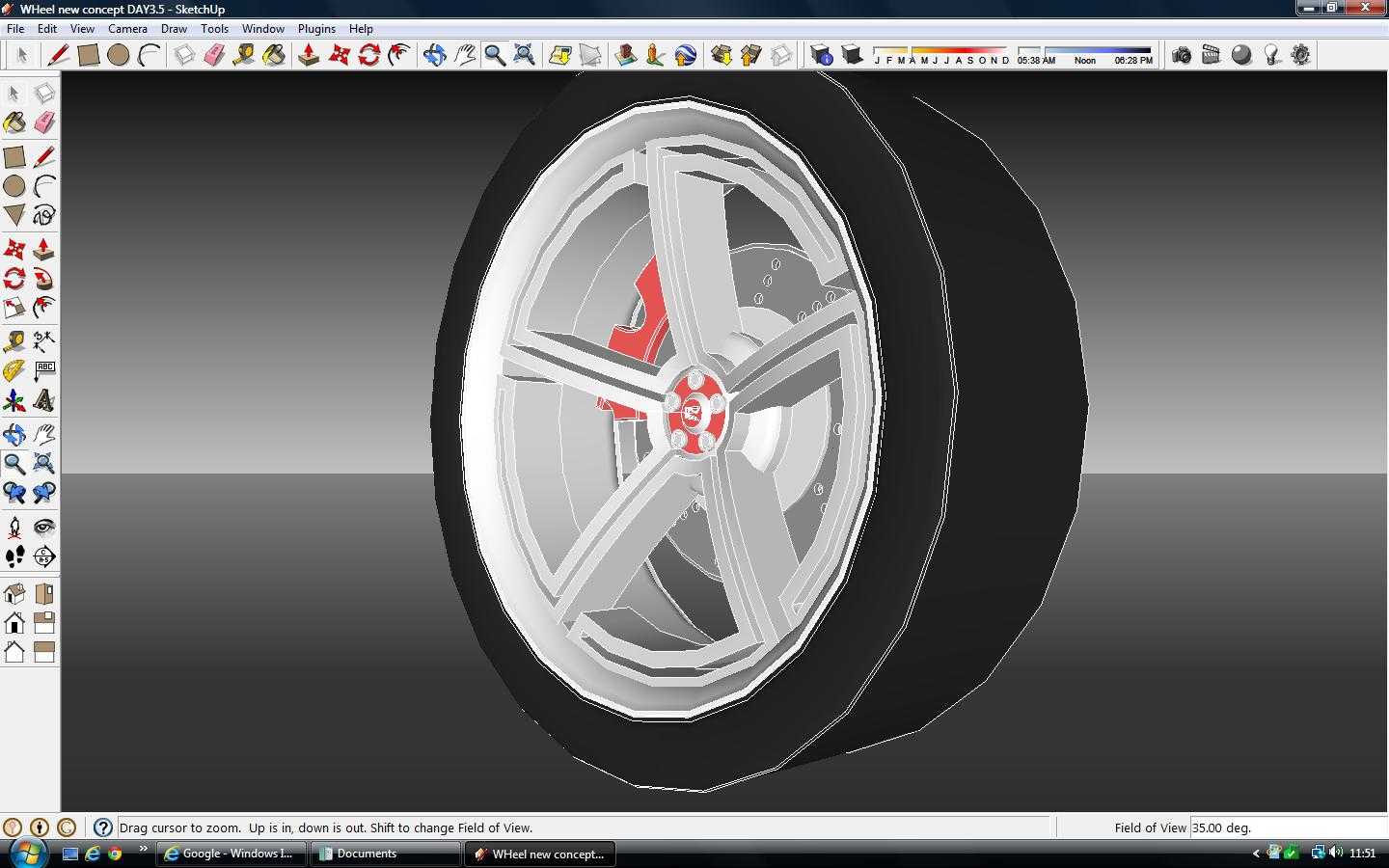

　　建模过程中首先要锁定的是安装边界，中心法兰面按照乘用车五孔螺栓布局设计，螺栓孔分布圆、中心定位孔的尺寸需要和对应车型的轮毂轴头完全匹配，中心孔套入轴头后承担径向定位作用，五颗轮毂螺栓沿锥面贴合锁紧，把车轮固定在制动盘安装面上。法兰面后方预留的空间直接对应制动总成，模型里红色的制动卡钳布置在辐条形成的镂空窗口内侧，灰色通风制动盘夹在卡钳中间，设计辐条镂空轮廓的时候必须校核卡钳的运动包络：车轮转向、悬架上下跳动过程中，辐条内壁、轮辋内缘不能和卡钳、制动盘、气门嘴发生任何干涉，同时还要留出足够的散热气流通道，制动过程中摩擦片产生的高温可以顺着辐条之间的镂空空隙快速散出，避免热量堆积导致轮胎老化、制动热衰减。

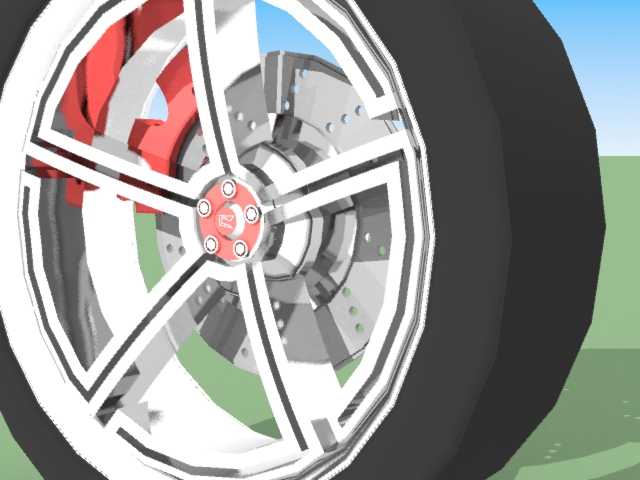

　　外形尺寸层面，轮辋直径、胎圈座宽度需要匹配选定的低扁平比轮胎，轮胎胎圈卡入轮辋两侧的凸缘后完成密封，轮辋的偏距参数直接决定车轮装车之后的轮距变化：偏距过小车轮会向外凸出，可能蹭到翼子板；偏距过大车轮向内缩进，可能蹭到悬架摆臂或者减震筒，建模时需要把整车轮腔的边界条件带入装配体做运动校核。辐条表面采用亮面金属质感的造型处理，双层辐条的轮廓除了视觉上的层次感，外层辐条可以做更流畅的气动导面，车辆高速行驶时引导气流顺着轮侧流出，减少轮腔内部的紊流 drag，内层辐条承担主要结构载荷，两层结构之间的空腔也能阻隔一部分制动盘辐射的热量直接烘烤轮胎内壁。

　　设计阶段还要考虑动平衡特性，五组互联辐条沿圆周均匀分布，单个扇区的质量偏差控制在很小的范围，整机装配完成后轮胎和轮毂整体做动平衡测试时，需要粘贴的平衡块重量会比不对称造型轮毂更低，高速行驶时方向盘不容易出现抖动。辐条之间的连接节点不能做成尖锐直角，所有弯折位置都要留出足够的铸造圆角或者机加工圆角，避免热处理和载荷循环过程中在转角位置产生疲劳裂纹。如果后续要走向量产，这套互联网格结构既可以采用低压铸造成型后做CNC铣削窗口，也可以采用锻造铝合金毛坯加工，镂空位置的壁厚要兼顾成型工艺性，过薄的位置铸造时容易出现充型不足，过厚则会导致整车簧下质量上升，反而削弱悬架的响应性能。
