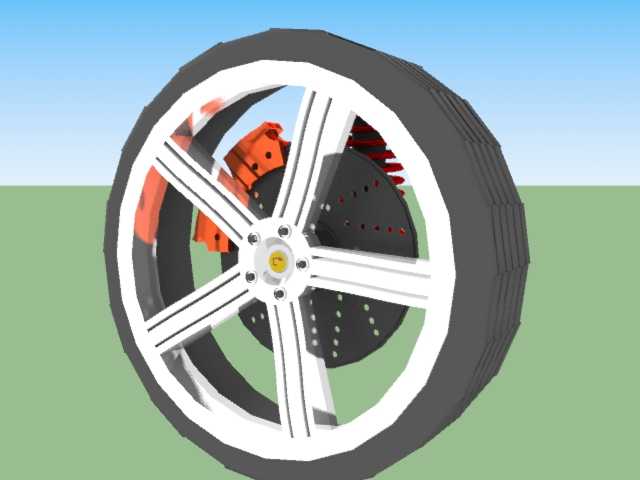

该轮毂造型围绕乘用车轮端承载、制动避让与外观识别三条主线展开,整体采用五组双辐条放射式结构,轮辋轮廓、中心安装座、螺栓孔位与辐条过渡面均按实车装配逻辑进行三维表达。模型在着色器灯光环境中呈现金属漆面与深色内腔的对比,可用于轮毂外观方案评审、改装件概念展示、轮辐曲面教学以及轮端装配关系检查。
从实际用途看,轮毂位于轮胎与转向节之间,外侧承担胎圈支撑和整车视觉表达,内侧需要为制动盘、制动卡钳、轮毂轴承及防尘结构留出足够空间。设计时不能只追求辐条修长带来的运动感,还要同步校核轮缘宽度、偏距、中心孔直径、螺栓分布圆和螺母座深度。若这些边界控制不当,外观模型即使比例协调,进入实车阶段也可能出现卡钳干涉、螺栓啮合不足、轮胎外扩或转向极限位置擦碰翼子板等问题。
该方案的五组辐条从中心座向外发散,每组辐条以两根平行筋条构成,筋条之间保留狭长镂空窗口。这样的处理一方面减少轮面视觉重量,使大尺寸轮圈显得更轻盈;另一方面让气流可以穿过轮面,帮助制动系统在连续制动后散热。辐条根部在中心座附近汇合,形成较宽的承载过渡区,能够把路面冲击从轮辋传递到轮毂安装面;辐条末端则逐渐展开并与轮辋内壁衔接,避免截面突变造成应力集中。

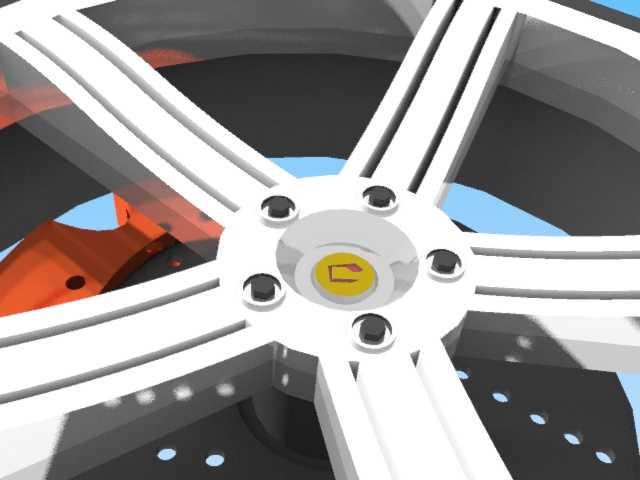

中心区域设置了圆形轮毂盖安装位,周围均布五个螺栓孔,孔位周边以凸台形式加强。工程建模时,螺栓孔不能仅作为外观圆孔处理,需要考虑锥面或球面螺母座的配合角度、孔口倒角、扳手空间以及螺栓轴向长度。中心孔应与车轴法兰定位凸台匹配,若采用轮毂-centric定位方式,中心孔与轴头的配合间隙会直接影响高速行驶时的同心度;若依靠螺栓孔定位,则对孔位角度公差和螺母座同轴度要求更高。
轮辋部分需要保留胎圈座、轮缘凸峰和气门嘴位置等关键结构。胎圈座直径和宽度决定轮胎规格匹配范围,轮缘高度影响低扁平比轮胎在侧向载荷下的脱圈风险。模型中深色内腔可用于表达制动腔空间,设计人员在旋转轮辐时应检查卡钳外包络是否与辐条内侧面冲突,尤其在大卡钳、大直径制动盘和低偏距轮圈组合中,轮辐背面的拔模斜度和加工余量都需要提前预留。
外形尺寸方面,概念轮毂可按常见乘用车18至20英寸量级进行比例推演,轮辋宽度建议结合轮胎断面宽度选择,偏距则根据轮距、悬架行程和转向角设定。安装边界不仅包含五个螺栓的分布圆,还包含轮毂轴承端面到轮辐背面的轴向距离、制动盘最高点到轮辋内筒的径向间隙、平衡块粘贴空间以及气门嘴穿过轮辋后的避让位置。对于改装场景,还需复核轮辐外表面与翼子板内衬、减振器筒身、悬架摆臂端部之间的动态间隙。
建模思路上,可先以旋转方式建立轮辋基础曲面,再绘制单组双辐条的截面轮廓,通过圆周阵列形成五组主承载筋。辐条与轮辋交接处使用圆角和变截面过渡,中心座区域通过凸台、沉孔和环形凹槽表达安装层次。轮毂盖标志位可作为独立零件装配,便于后期替换品牌标识或制作不同配色版本。渲染阶段采用银白金属漆、黑色内腔和少量黄色中心盖点缀,能够突出辐条线条、螺栓孔深度和轮辋立体感。
在结构评估中,修长辐条虽然视觉冲击力强,但实际量产还要考虑铸造或锻造工艺。铸造铝合金轮毂需要控制壁厚均匀性,辐条根部容易因热节产生缩松,模具上应布置补缩和冷却结构;锻造方案则可获得更致密的材料组织,但曲面造型需要兼顾锻造成形和后续数控加工。若用于展会概念展示,可适当放大镂空比例;若面向道路使用,则应通过冲击、弯曲疲劳和径向疲劳试验验证壁厚与圆角。
该模型适合在三维结构设计中作为轮毂外观创成、轮端空间校核和渲染展示的基础件。使用者可在此基础上调整辐条数量、轮辋宽度、螺栓孔规格和表面工艺,也可将其与轮胎、制动盘、卡钳、转向节组成完整轮端总成,进一步检查整车姿态、运动包络和装配顺序。
