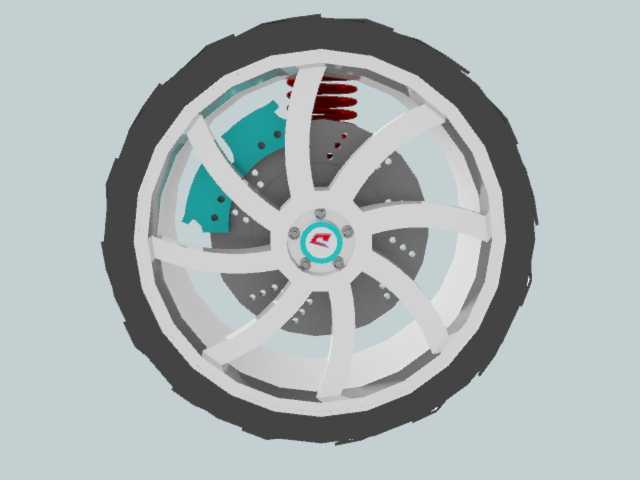

该车轮总成以乘用车辆行驶系统为应用对象,围绕轮毂、轮胎、制动盘及周边安装边界进行完整三维表达,适合在底盘布置、轮辋造型校核、制动空间检查和改装件方案评审中使用。模型重点呈现了一种螺旋走向的多辐条轮辋结构,辐条从中心安装座向外缘呈扭转展开,既保留大开口轮型的视觉特征,也为制动部件散热和气流通过预留通道。

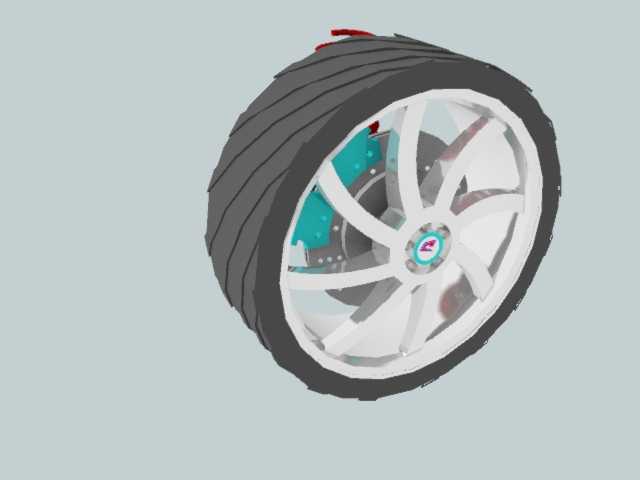

从实际用途看,车轮承担整车承载、转向传力、制动扭矩传递和路面冲击缓冲等任务。轮胎外圈采用带胎面花纹的橡胶件表达,胎肩、胎侧和花纹沟道形成连续轮廓,可用于检查轮胎与轮眉、悬架摆臂、转向节及挡泥板之间的运动间隙。轮毂中心设置安装孔与轴头配合区域,周边螺栓孔分布需要与车桥法兰、制动盘或制动鼓的孔位一致;在整车装配时,中心孔承担径向定位,螺栓或螺母则负责夹紧与扭矩传递,二者不能相互替代。

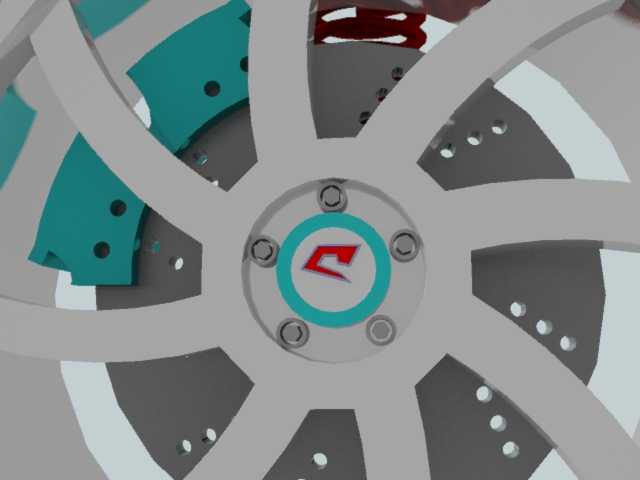

结构设计上,轮辋部分包含外缘胎圈座、轮缘、轮辐过渡区和中心毂座。螺旋辐条并非单纯造型曲面,它在受力路径上把路面垂向载荷、横向转向力和制动力矩从外圈导向中心安装面。辐条根部靠近毂座处截面应适当加厚,以降低应力集中;辐条外侧与轮辋交接区域需要平顺过渡,避免尖角造成铸造或锻造缺陷。若面向铝合金车轮开发,还需在模型阶段考虑拔模方向、壁厚均匀性、减重窝布置以及气门嘴安装位置,防止后续工艺修改破坏外观分面。

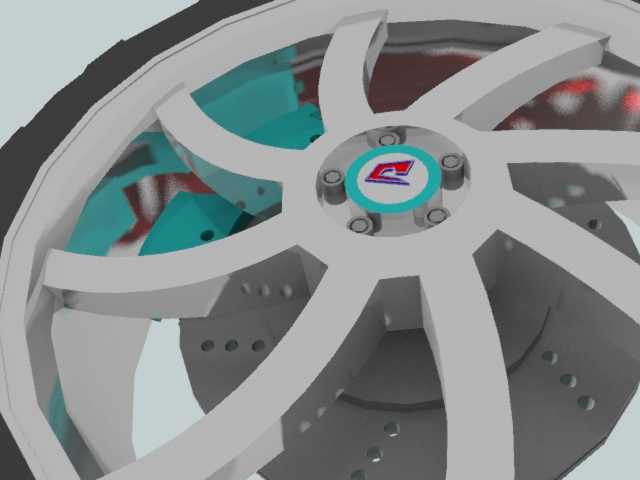

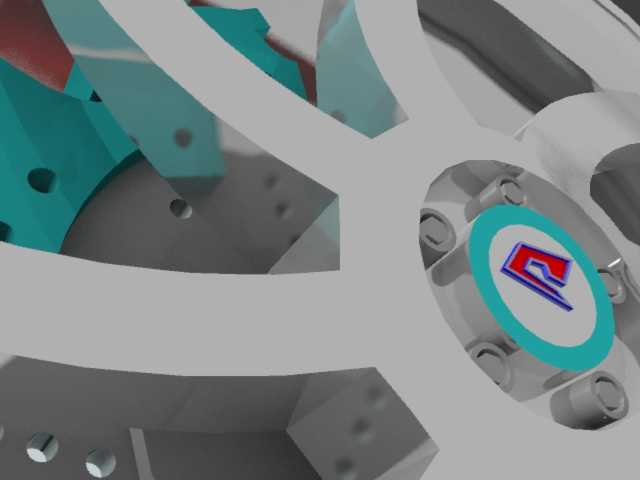

制动侧的表达包含盘式转子、卡钳及相关安装空间。轮辐内表面与卡钳外轮廓之间必须保留足够间隙,尤其在车辆满载、悬架跳动和转向极限工况下,轮胎、轮辋、平衡块和卡钳不能发生干涉。制动盘通风路径与轮辐开口方向相关,螺旋辐条在旋转时可引导部分气流穿过轮腔,帮助带走摩擦热,但散热效果仍需结合风道方向、盘体结构和车辆行驶速度综合判断,不能只依据外观开口面积评估。
外形与安装边界方面,建模时应明确轮胎外径、断面宽度、轮辋直径、偏距、孔距、中心孔直径和螺栓规格等关键尺寸。轮胎外径影响速比、里程表标定和轮罩包络;断面宽度关系到抓地面积、滚动阻力和转向空间;轮辋偏距决定轮毂中心面与安装面的相对位置,直接改变轮距、轴承载荷和悬架几何。若偏距选择不当,车轮可能外扩导致轮胎擦碰翼子板,也可能内移而与卡钳、减振器或下摆臂发生冲突。
在三维建模过程中,轮胎适合采用旋转截面与胎面花纹阵列结合的方式建立,花纹块应控制疏密,以便在装配评审中保留外观特征又不过度增加数据量。轮毂螺旋辐条可先建立单根辐条的引导线和截面,再通过圆周阵列形成整体;阵列后需要同步检查每根辐条与气门嘴、卡钳、平衡块的相对位置。中心座、螺栓孔和轮辋胎圈座属于装配关键面,应保持同轴度和孔位精度,外观曲面则可根据概念展示或工程细化需求分层处理。
该模型还可用于售后改装场景的前置校核。更换大尺寸轮辋时,轮胎外径应尽量接近原车轮滚动半径,避免悬架、转向和制动系统匹配偏差;加宽轮胎后,需复核后轮前束、外倾变化以及擦碰风险。对于展示用途,螺旋辐条、银色轮面、黑色轮胎和内部制动部件形成清晰层次,能够直接说明车轮总成的组成关系;对于工程用途,则应进一步补充材料、壁厚、公差、螺栓预紧和疲劳校核等信息,使造型方案能够顺利进入结构验证与样件试制阶段。
