移动式液压板压滤机三维结构设计

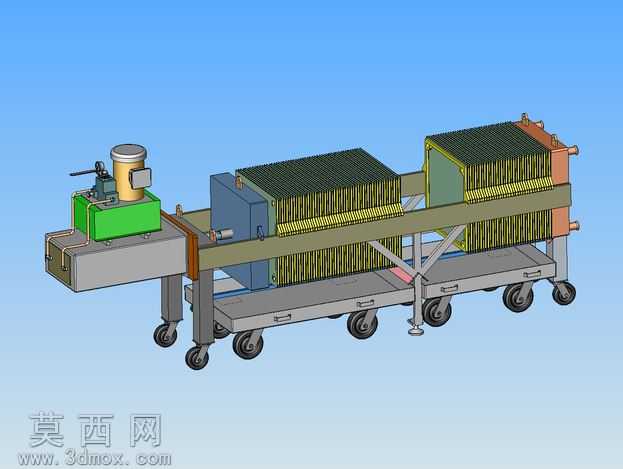

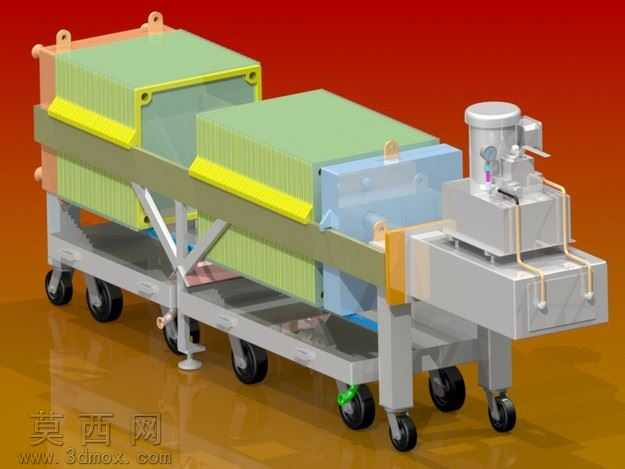

本作品为移动式液压板压滤机的三维建模设计，整体采用自顶向下的设计思路完成全参数化建模，先完成整机总布局的骨架草绘，确定各功能模块的安装位置与空间尺寸边界，再依次拆分完成液压动力单元、主梁机架、滤板组、压紧推板、移动走行机构、止推板等子部件的独立建模，最后完成总装配约束与干涉检查，确保各运动部件无空间冲突。建模过程中对滤板的密封沟槽、滤布安装位、集液流道都做了精细化还原，对液压站的油箱、电机、液压泵、控制阀组、油路接口都按照实际工业元件的尺寸比例完成建模，机架部分采用型钢焊接结构的建模表达，清晰呈现横梁、支腿、加强筋的连接关系，走行轮组包含定向轮与万向轮的结构细节，同时设置了可调式支撑地脚，满足设备移动到位后的固定需求。渲染阶段采用工业设备常用的金属漆面材质，机架部分赋予哑光灰铸铁材质，液压站油箱赋予绿色工业漆材质，滤板部分区分滤板本体的增强聚丙烯材质与滤布的纤维织物材质，走行轮赋予黑色橡胶材质，液压管件、紧固件赋予镀锌金属材质，通过环境光与定向光的搭配，清晰呈现设备的结构层次与部件边界，同时对滤板组的压紧状态做了装配表达，直观展示板压滤机的工作形态。设计过程中充分考虑设备的实际使用场景，将液压动力单元集成在机架端部，缩短油路传输距离，主梁采用双梁平行结构保证压紧过程的受力均匀，滤板组采用整齐排布的方式，预留出拉板卸饼的操作空间，走行机构的设置让设备可灵活在不同作业工位间转移，可调地脚可抵消地面不平整带来的安装偏差，整体结构完全符合工业用液压板压滤机的设计规范，可用于设备结构展示、方案评审、教学演示等场景。
