伺服系统多孔铝制双通道安装导轨

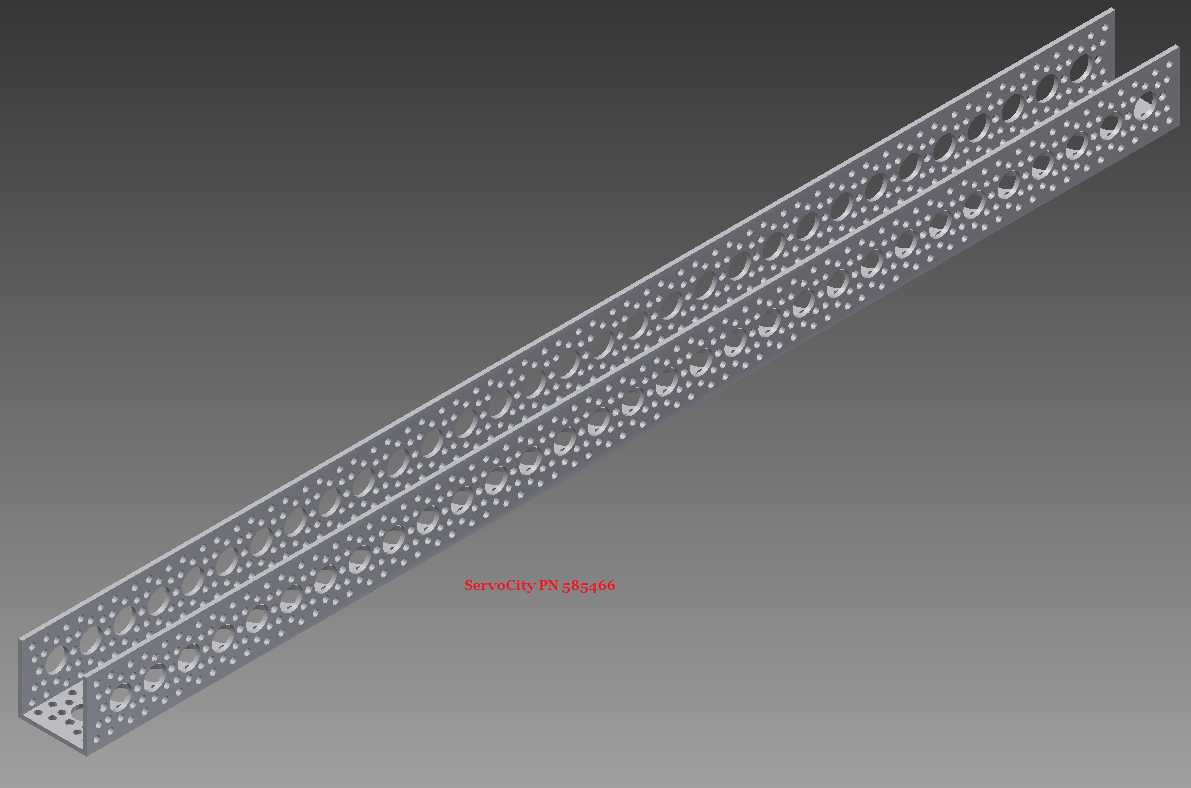

　　这套铝制通道构件主要面向伺服执行机构周边的轻量化搭建场景，常见于小型运动平台、教学机器人、舵机联动机构、实验台架以及需要反复调整安装位置的自动化辅具中。它并不是承担大载荷的主承力梁，而是作为一种标准化的连接与调节载体，把舵机、连杆、支架、传感器、限位件和附属板件组织在同一安装基准上。构件采用两根平行布置的长条形铝通道形式，截面具有明显的槽型特征，侧壁和底面连续分布圆孔与阵列小孔，这种布局使它在长度方向上具备密集的固定点，能够适应不同孔距、不同外形尺寸的附件安装。

　　从实际使用角度看，这类通道最突出的价值在于调节自由度。伺服机构在调试阶段经常需要改变拉杆角度、支点距离、舵机输出轴相对位置以及限位开关触发位置，如果采用整块焊接支架，后期改动成本很高；而多孔铝通道允许螺栓在多个孔位之间切换，装配人员不必重新加工基板，只需松开紧固件即可完成位置重排。槽型截面同时提供了侧向容纳空间，部分螺母、垫片或线缆可以沿通道内侧布置，使外露结构更整洁，也能减少运动连杆与紧固件之间发生干涉的概率。

　　设计思路上，构件把“刚度保持”和“重量控制”放在同一约束下处理。长条铝件如果做成实心结构，虽然抗弯能力较强，但会增加运动端惯量，尤其在舵机快速摆动或多轴联动时，多余质量会直接转化为驱动负载。通道上的大孔主要服务于减重和穿装需求，小孔则用于密集固定；孔位沿长度方向规则排列，形成类似刻度的安装网格。需要注意的是，开孔并非越多越好，孔边会削弱截面有效面积，因此在建模和选型时应关注孔列之间的腹板宽度、端部保留长度以及螺栓孔到折弯边的距离。若支点跨距过大，通道在侧向载荷下可能出现扭转变形，此时应通过双梁并排、增加端部连接板或在关键位置加装横向撑件来提高整体稳定性。

　　外形边界方面，该构件属于细长型安装件，长度方向是主要装配维度，两根通道平行放置后形成稳定的双轨安装面。建模时应优先保证截面轮廓、孔中心距、孔径、端面位置以及两通道相对间距的一致性，因为这些尺寸会直接影响螺栓穿过、支架贴合和连杆运动空间。端部孔位不宜过于贴近切口边缘，否则在频繁拆装或受拉时容易产生局部压溃；侧向大孔与底面小孔之间也要保留足够材料带，避免拧紧螺栓后孔桥发生变形。若用于舵机直连或短摆杆机构，安装面的平面度比单纯外观圆角更重要，贴合不平会使舵机壳体受迫应力，长期运行后可能出现异响或轴位偏移。

　　在设备用途上，它既可作为伺服组件的骨架，也可作为原型机验证阶段的可调底座。比如在多舵机协同动作装置中，舵机支架可固定在通道的不同孔位，输出摇臂通过拉杆连接到相邻运动件；调试人员通过改变支架沿通道的位置，能够快速验证力矩臂、行程和死点位置。对于需要穿线的检测机构，连续孔位还可让线束分段固定，降低运动过程中拉扯导线的风险。若安装在水平悬臂场景，应把槽口方向和受力方向结合考虑：载荷朝向封闭腹板时，构件抗弯表现更稳定；载荷反复作用于开口侧时，则需要增加扣合件或侧向压板，防止槽口张开。

　　三维结构处理时，长型材不宜只按简单外观件建模，孔位阵列、槽腔深度、折弯壁厚和端部切口都应保留，因为这些特征会进入装配干涉检查。螺栓、螺母、舵机法兰和连杆摇臂装入后，需要重点检查运动件在极限角度下是否会擦碰孔边，紧固件头部是否沉入通道轮廓内，以及两根通道之间是否保持平行。对于需要后期加工或采购实物的场景，模型还应体现孔位的等距关系和端面余量，使结构件既能满足伺服机构的灵活装配，又能在反复调试中维持可靠的安装基准。
