铝材焊接支撑底座结构设计

　　这类焊接底座在中小型设备机架、工装夹具、通讯设备安装支架以及轻型自动化输送线中十分常见，核心作用是把上部承载件的载荷稳定传递到基础安装面，同时通过底板上的两个通孔完成与地面、台面或主机框架的螺栓固定。底座整体采用铝材焊接成型，重量明显低于同尺寸钢制焊接件，在需要频繁移位、对整机自重敏感的便携式检测设备、移动通讯机柜、实验室辅助装置中更有优势；铝材本身的耐大气腐蚀特性也让它在潮湿车间或户外临时工位使用时，不必额外做大面积防锈涂装。

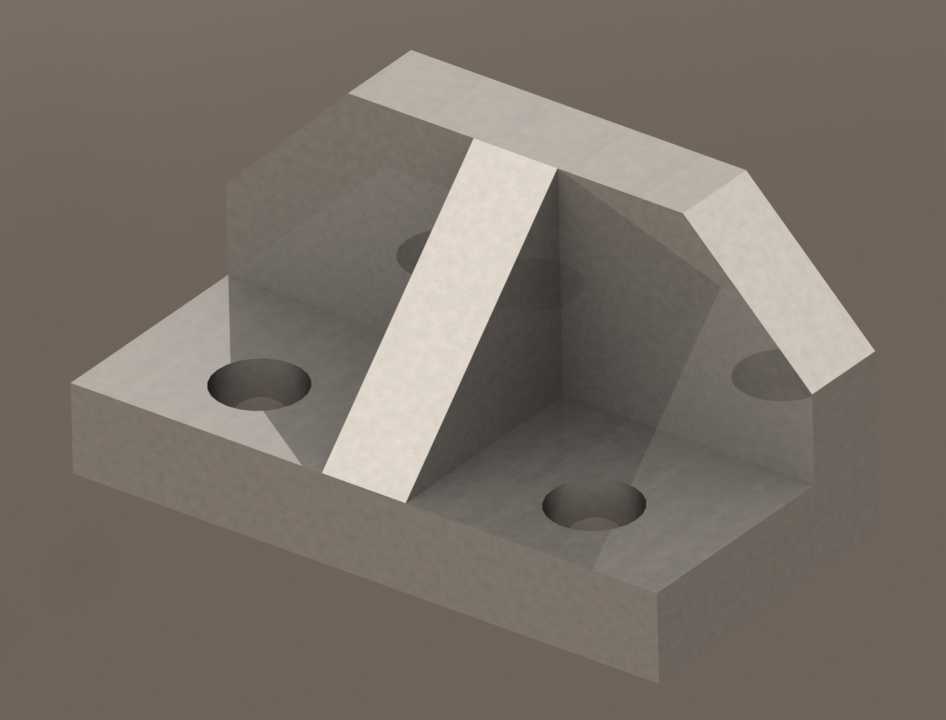

　　从结构上看，零件由水平底板、后侧立板和中间斜向加强筋三部分焊接组合。底板承担安装与承压功能，厚度方向保留了足够的实体尺寸，两个沉孔式安装孔分布在底板左右区域，孔位避开立板与筋板的焊缝热影响区，装配时螺栓可以从上方直接放入并锁紧，扳手操作空间充足。后侧立板形成垂直安装基准面，用于贴合被支撑部件的侧壁，也可作为后续钻孔、攻丝或焊接附加连接板的基础面。立板与底板之间并非单纯直角拼接，中间加入的斜筋从底板中部一直延伸到立板上部，把原本容易产生应力集中的角焊缝区域转化为三角封闭传力路径，承受侧向倾覆力矩时，筋板主要承受压应力，焊缝受力状态更合理。

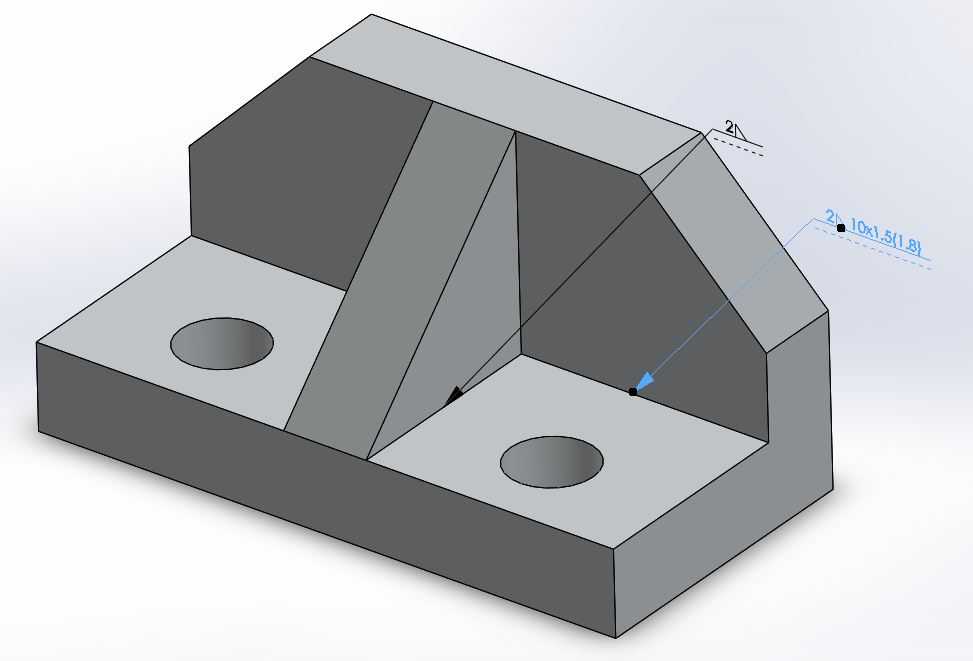

　　建模时需要重点控制几个边界。底板底面是整个构件的安装基准，必须保证平面连续，不能把焊缝余高建入底面，否则实际装配会出现支点悬空。立板后端面与底板底面应保持垂直，若上部设备需要靠面定位，这个垂直度直接影响后续装配精度。斜筋两侧与底板、立板相交的位置要保留清晰焊脚，工程图中可通过焊接符号标注角焊缝尺寸；三维数模里若用于干涉检查，焊脚可简化处理，但若用于焊接工装设计或机器人焊接路径规划，则应把焊喉和焊脚过渡面表达完整，避免现场装配时筋板间隙过大。

　　外形尺寸方面，该底座属于紧凑型支撑件，底板长度和宽度按上部支脚跨距设计，两安装孔中心距要与现场基础螺栓或台面T型槽间距匹配；立板高度根据被支撑部件的连接面高度确定，过高会增加弯矩，过低则无法提供有效侧向约束。斜筋顶部接近立板上端，端部做了斜切过渡，既减少尖角处的焊接应力集中，也避免操作人员搬运时被锐边划伤。立板顶部可见小倒角，底板外轮廓棱边同样适合做去毛刺处理，这在铝件加工中尤其必要——铝材硬度低，焊接和搬运过程中容易产生磕碰毛刺，锐边倒钝能提高后续表面处理和装配安全性。

　　实际使用中，这种底座通常成对或成组布置。单个底座承受垂直压力和部分侧向力，成组使用时则共同约束设备的六个自由度。选型或改型时，先要核算底板厚度与立板高度的比例：若上部设备振动明显，应加大底板厚度或增加筋板数量；若载荷以静载为主，现有单板加单筋结构已经能够兼顾减重与刚性。安装孔直径要比配合螺栓大一定间隙，便于补偿底座组焊后孔位的轻微偏差；如果设备对定位精度要求高，可在底板上增加圆柱销孔，采用“螺栓锁紧+销钉定位”的组合方式。铝材焊接还需考虑热变形，薄板拼焊后底板容易产生角变形，结构设计时把筋板放在对称受力位置、焊缝尽量分散，能够降低校形工作量。

　　从三维建模流程看，可先分别建立底板、立板和斜筋三个实体，再按焊接装配关系组合；若需要出加工件清单，建议把每块板料单独展开标注厚度与切割尺寸，焊缝作为装配特征处理。这样车间下料时可以直接按板厚采购铝板，激光切割或锯切后拼焊，后续只对安装面和连接面进行少量铣削。对于需要阳极氧化或喷砂处理的场合，各板件外表面应避免形成难以处理的封闭死角，焊缝区域也要在打磨后再进入表面处理工序。整体结构没有复杂曲面，加工路线短、材料利用率高，适合作为轻型设备的标准化支撑底座使用。
