FSAE方程式赛车整车结构数模

　　这套数模围绕大学生方程式赛车的整车布置展开，覆盖座舱、主减速传动区域、前后悬架硬点、尾翼安装支架以及外露式车架杆件，适合在方案评审阶段用来核对人机姿态、轮距边界和空气动力学附件的相对位置。整车采用开放式车轮布局，轮胎置于车身外侧，前翼、尾翼与侧箱导流面共同构成基础空气动力套件，尾翼通过双立柱固定在后舱上方，立柱与主环防滚结构之间保留装配间隙，避免动态载荷下出现干涉。

　　从实际用途看，这类结构主要服务于赛道竞速场景，车辆需要在低速绕桩、直线加速和耐久路段之间兼顾转向响应与直线稳定性。数模中驾驶舱居中布置，头盔位置与防滚环、方向盘、踏板区域的关系清晰，能够直接用于坐姿校核：腿部前方预留踏板总成安装空间，肩部两侧不与侧防撞结构冲突，后方则布置动力总成和链轮传动组件。后轮附近可以看到大尺寸传动盘与链条传动路径，说明方案偏向后置后驱布置，动力经差速器传递至两侧半轴，再驱动后轮。

　　设计思路上，车架以钢管空间桁架为核心，杆件沿载荷传递路径分布：前舱碰撞力通过前隔板和斜撑传至侧梁，转弯载荷由横向控制臂、立柱和轮毂节点承担，制动与加速时的纵向力则沿前后悬推杆、摇臂及减震器安装点分解。数模把这些硬点关系保留得比较完整，便于后续在悬架几何分析中检查轮跳过程中的外倾角、前束变化和防倾杆连接位置。车身覆盖件采用分段式造型，前部鼻锥圆润收窄，侧箱区域留出散热通道，后部围绕链轮、差速器和排气周边形成维护开口。

　　外形边界方面，赛车整体低矮，前轮外侧突出于车身，尾翼宽度接近后轮外缘，顶部翼面高于头盔但仍受防滚环保护范围约束。前轴与后轴之间的轴距决定了座舱和动力舱的分配，侧箱下缘与地面之间保留足够通过性，避免在颠簸赛道或拖运过程中刮擦。尾翼端板、主翼面和可调 flap 的分层关系明确，安装座在后舱上部形成闭合支撑，能够承受高速下产生的下压力矩。

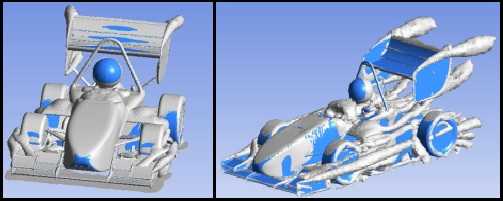

　　在工程建模过程中，这类整车数模的价值不只在外观展示，更在于把机械系统放到同一坐标环境下检查空间冲突。转向机横拉杆不能与前轮、制动卡钳发生极限转角干涉；半轴万向节角度需要随悬架跳动保持在合理范围；散热器、线束和排气管在侧箱内的走向要避开高温区和维护拆装路径。模型中蓝银分色区域也有助于区分覆盖件、车架和功能部件，使结构评审时能够快速识别承载件与外观件。

　　对于底盘设计者，可基于该数模继续细化焊接夹具、悬架衬套、轮毂轴承单元和制动管路固定点；对于车身设计者，可在此基础上完善翼片翼型、扩散器和侧箱导流曲面；对于装配人员，则能提前判断发动机吊装、链轮张紧、尾翼拆卸和座椅放入的操作空间。整体来看，该作品把方程式赛车最关键的整车姿态、车架骨架、空气动力附件和人机位置集中呈现，能够作为赛车概念布置、结构教学和三维装配训练的参考对象。
