双叉式铰接传动连接夹板结构

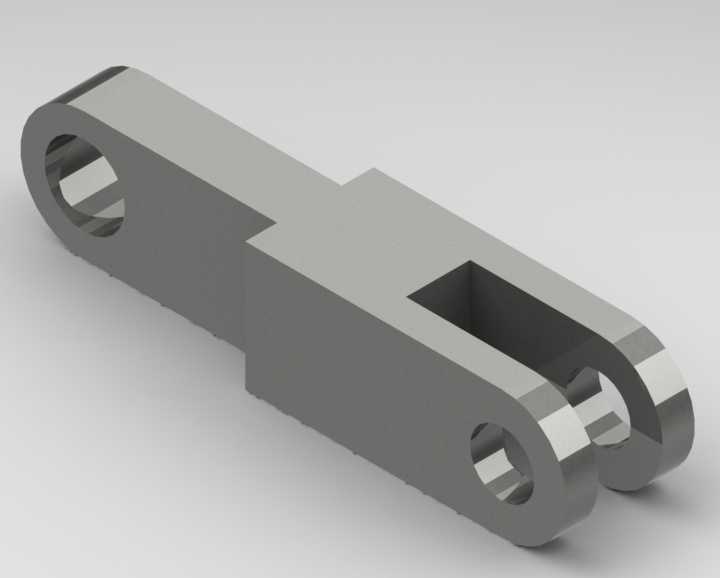

　　这款连接夹板属于机械传动系统里的铰接传力构件，整体采用一体式机加工成型思路，没有额外拼接焊缝，所有受力路径都在连续实体结构上传递，能在往复摆动、小幅错位的联动工况下保持稳定的载荷输出。从结构布局来看，构件一端为单耳圆孔座，另一端延伸出上下平行的双耳叉形结构，叉体中间预留出足够的让位间隙，安装时配套的对接铰耳可以直接插入双叉间隙内，单耳端则嵌入另一组对接构件的叉口当中，通过销轴贯穿三组同轴孔位即可完成整组铰接链路的装配，这种单双耳配合的铰接形式在轻工输送线、小型联动工装、通讯架设辅助调平机构里十分常见，既可以传递直线方向的拉压载荷，也能补偿两端安装座之间少量的角度偏差，避免刚性硬连接在设备运行震动过程中出现别劲、卡滞甚至焊缝撕裂的问题。

　　设计阶段首先敲定的是三个铰接孔的中心距参数，孔位间距直接决定整个连杆机构的运动行程与摆角范围，建模时先绘制整体外轮廓的拉伸基体，再在单耳端、上下叉耳端分别切除出同轴的销轴通孔，孔壁预留常规铰孔加工余量，实际生产中可以根据选配销轴的公差等级选择H7或者H8的配合精度，保证销轴穿入后铰接处转动顺滑，同时径向间隙控制在合理范围，不会出现传动空程。双耳叉的开槽宽度需要匹配对接铰耳的厚度，开槽两侧的实体壁厚经过受力校核，在承受额定拉载荷时，叉耳根部的弯曲应力远低于材料许用值，单耳端的圆孔外侧保留足够的实体包边，避免孔壁受挤压时出现开裂变形。构件中部的过渡段做了阶梯式加厚处理，从单耳端的薄型板体平滑过渡到双叉端的高位实体，既避开了运动过程中相邻构件的干涉区域，也在整体重量增加不多的前提下大幅提升了中段的抗扭刚度，当连杆传递偏载力矩时，中段不会出现明显的扭转变形。

　　外形安装边界方面，整个构件的最大外轮廓长度适配常规小型联动机构的安装空间，三个铰接孔的孔径统一适配标准圆柱销轴，端部圆孔外侧做了整周圆角过渡，没有尖锐应力集中棱角，上下叉耳的下端面与单耳端的底面存在高度差，安装时可以利用这个高度差避让设备机架上的凸起安装座，不需要额外在机架上铣削让位沉槽。实际工况里这类连接板常被用在通讯天线架设的角度调节连杆、小型包装设备的摆臂传动组件、工装夹具的联动锁止机构当中，当设备运行产生持续震动时，铰接孔位置可以选配耐磨衬套，衬套压入孔内之后销轴不直接和基体接触，长期磨损后只需要更换衬套即可恢复铰接精度，不需要整体更换连接板，大幅降低后期维护成本。建模过程中所有特征都保留了完整的参数化关联，如果后续需要调整连杆总长度、孔位间距或者叉口开槽宽度，只需要修改对应草图尺寸，整个实体模型会自动重建，不需要重新绘制轮廓，结构工程师在做整套连杆机构的运动仿真时，可以直接把该模型导入装配环境，添加销轴配合之后就能实时模拟整个铰接副的运动极限位置，检查摆角最大时构件和周边零部件是否存在碰撞干涉，提前在设计阶段排除装配冲突问题。构件的所有棱边除了受力圆角之外，非加工面可以直接采用板材切割后铣削成型，加工工艺简单，不需要复杂的铸造成型工序，小批量试制时生产周期很短，能够快速匹配整机的研发迭代节奏。
