阶梯式旋转传动轴结构设计

　　阶梯轴是回转类传动系统中最常见的承载与运动传递构件，广泛布置在减速机输出端、皮带输送驱动单元、小型机床主轴箱、风机叶轮连接位以及各类工装夹具的旋转工位上。这类零件看似几何形态简单，实则每一段直径、每一处轴肩、每一段配合长度都直接决定整机运行的同轴度、承载能力与装配可行性。

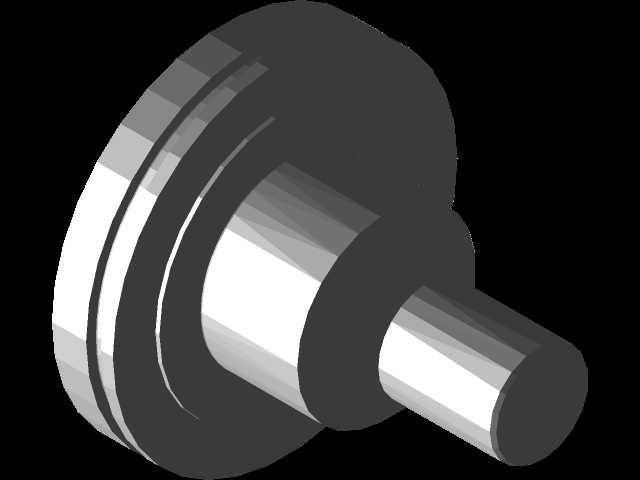

　　从结构形态看，该轴件采用多段阶梯同轴布置：一端为大直径圆盘式轴头，盘面外侧加工有环形凹槽，可用于嵌入密封圈、挡圈或者作为轴端限位贴合面；圆盘向内延伸出中等直径的主轴身段，该段通常作为轴承安装位，与深沟球轴承或者圆锥滚子轴承内圈形成过渡配合，轴肩端面为轴承内圈提供轴向定位基准，保证轴承在运转过程中不发生轴向窜动。中段轴颈直径逐级收窄，可用于套装传动齿轮、同步带轮或者联轴器，轴段长度按照所装零件的轮毂宽度预留，两侧轴肩分别对传动件进行双向轴向约束，避免负载启停时零件沿轴向滑移。最外伸的小直径轴端为动力输出或者负载连接端，可通过平键、锁紧螺母或者顶丝与外部执行件连接，将扭矩传递至工作端。

　　实际选型与建模过程中，首先要明确轴的安装边界：大端圆盘的外径决定了轴件在腔体内部的最大径向占用空间，设计时需与箱体端盖、轴承座内孔预留足够的装配间隙，通常单边间隙控制在0.5至2毫米区间，既避免运转过程中发生剐蹭，也不会因间隙过大导致密封失效。各段轴颈的直径差通过轴肩过渡，轴肩处的圆角半径需要严格匹配相配零件的倒角尺寸，若轴肩圆角过大，会导致轴承或者齿轮端面无法贴紧定位面，出现装配悬空；若圆角过小，则会在轴肩位置形成严重的应力集中，在反复交变扭矩载荷下容易萌生疲劳裂纹。

　　轴的长度方向尺寸需要结合整个传动链的排布来确定：外伸轴端的长度要保证联轴器或者带轮安装后，锁紧件不会与轴承端盖发生干涉；轴承安装段的跨距决定了轴的支撑刚度，跨距过大时轴的挠曲变形量会随之上升，高速运转时容易出现振动、噪声偏大的问题，跨距过小则会增加轴承的载荷附加弯矩，降低轴承使用寿命。针对旋转机械的工况特点，轴类零件的材质通常选用45号优质碳素结构钢，经过调质处理获得均匀的综合力学性能，配合轴颈位置可做高频淬火提升表面硬度，增强耐磨性；对于重载、高转速工况，则可更换为40Cr合金结构钢，进一步提升轴的抗扭与抗疲劳强度。

　　三维建模时优先采用回转特征驱动，先绘制过轴线的半剖面轮廓，通过旋转命令一次性生成所有阶梯轴段的基础实体，再单独处理键槽、退刀槽、密封圈槽等附加特征。这种建模方式能够保证所有轴段的同轴度约束完全关联，后续调整某一段轴径或者轴段长度时，整个回转体可以同步更新，不会出现多段圆柱拼接带来的轴线错位问题。装配验证阶段需要将轴与配套轴承、齿轮、端盖逐一进行干涉检查，重点核对轴肩定位高度、密封件槽位尺寸、外伸端连接尺寸是否匹配，同时模拟轴的轴向窜动间隙，保证热态运转时轴件受热伸长有足够的补偿空间，不会出现顶死轴承的情况。

　　在设备实际运行中，该类阶梯轴承担着扭矩传递、旋转支撑、零件轴向定位三重作用，其结构合理性直接影响整套传动机构的运行稳定性，建模过程中每一处尺寸的设定都需要结合装配工艺、受力状态与维护拆装需求综合考量。
