便携式折叠家用烧烤炉结构设计

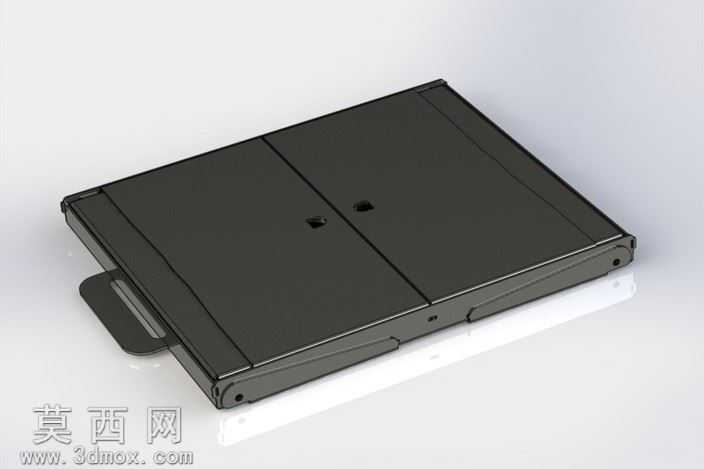

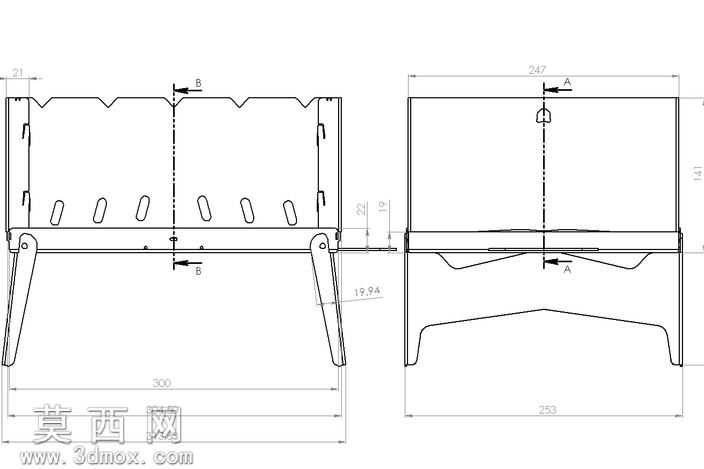

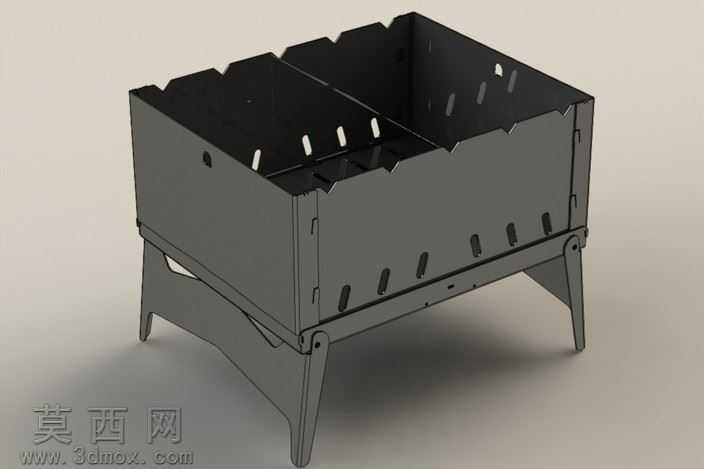

本作品为一款面向家庭户外使用场景设计的便携式折叠烧烤炉，整体采用钣金折弯拼接结构设计，全程通过三维建模软件完成全参数化建模，从初始的草图布局到最终的结构校验均遵循钣金加工工艺规范，确保设计方案可直接对接激光切割、数控折弯等量产加工工序。建模阶段首先依据便携使用的核心需求确定整体尺寸边界，将炉体拆分为四块可相互拼接卡合的侧壁钣金件、底部承托炭床的支撑结构以及四组可折叠收纳的支撑腿，所有拼接位置均设计为免焊接的卡扣式连接结构，无需额外紧固件即可完成快速组装，拆卸后所有板件可平整叠放，极大缩小收纳体积，方便家庭外出携带。建模过程中对每一处钣金折弯参数进行精准设定，严格匹配标准折弯矩阵的工艺要求，预留合理的折弯回弹余量与拼接公差，确保各板件组装时配合顺畅无卡滞，同时针对炉体使用时的高温工况，在侧壁合理排布多组通风槽孔，既保证炭烧时的空气流通提升燃烧效率，又能通过孔洞结构降低钣金件的热变形风险，顶部边缘设计为锯齿状卡槽结构，可适配不同尺寸的烤网、烤盘放置，满足多样化的烧烤烹饪需求。渲染阶段采用哑光耐高温金属材质模拟钣金喷涂后的表面质感，调整环境光影参数还原金属材质的哑光漫反射效果，清晰呈现各部件的结构细节与拼接逻辑，对支撑腿的折叠转轴结构进行单独的运动仿真校验，确保支撑腿展开后可形成稳定的三角支撑结构，承重时无晃动松脱风险，收纳时可完全贴合炉体侧壁无突出结构。整体设计兼顾结构实用性、加工可行性与便携属性，所有板件均可通过平面激光切割完成落料，再经标准折弯工序成型，无需复杂的冲压模具，加工门槛低，组装逻辑简单，普通用户无需工具即可快速完成组装与收纳，适配家庭庭院烧烤、户外露营烧烤等多种使用场景，在保证结构强度的前提下最大化压缩收纳体积与整体重量，是兼顾实用性与加工友好度的民用五金产品设计方案。
