RFC0807系列功率电感器三维结构设计

　　在消费类电子、通讯终端设备的PCB板级设计环节，板载功率电感的选型与结构适配，直接决定了电源回路的纹波抑制效果与整机EMC表现，本次呈现的RFC0807系列功率电感结构，是针对小体积高密度板载安装场景开发的绕线型功率器件，核心适配6S类通讯终端的电源管理模块布局需求。从实际应用场景来看，这类电感主要承担DC-DC回路的储能、续流与高频噪声滤除功能，在手机、便携通讯终端的主板上，通常布置在电源管理芯片与负载端之间，应对大电流通断过程中的电流波动，避免电源纹波干扰射频模块、基带芯片的正常工作，相比传统叠层电感，绕线结构的直流电阻更低，饱和电流特性更优，能够在紧凑的板内空间下承载更高的持续工作电流。从结构设计思路来看，

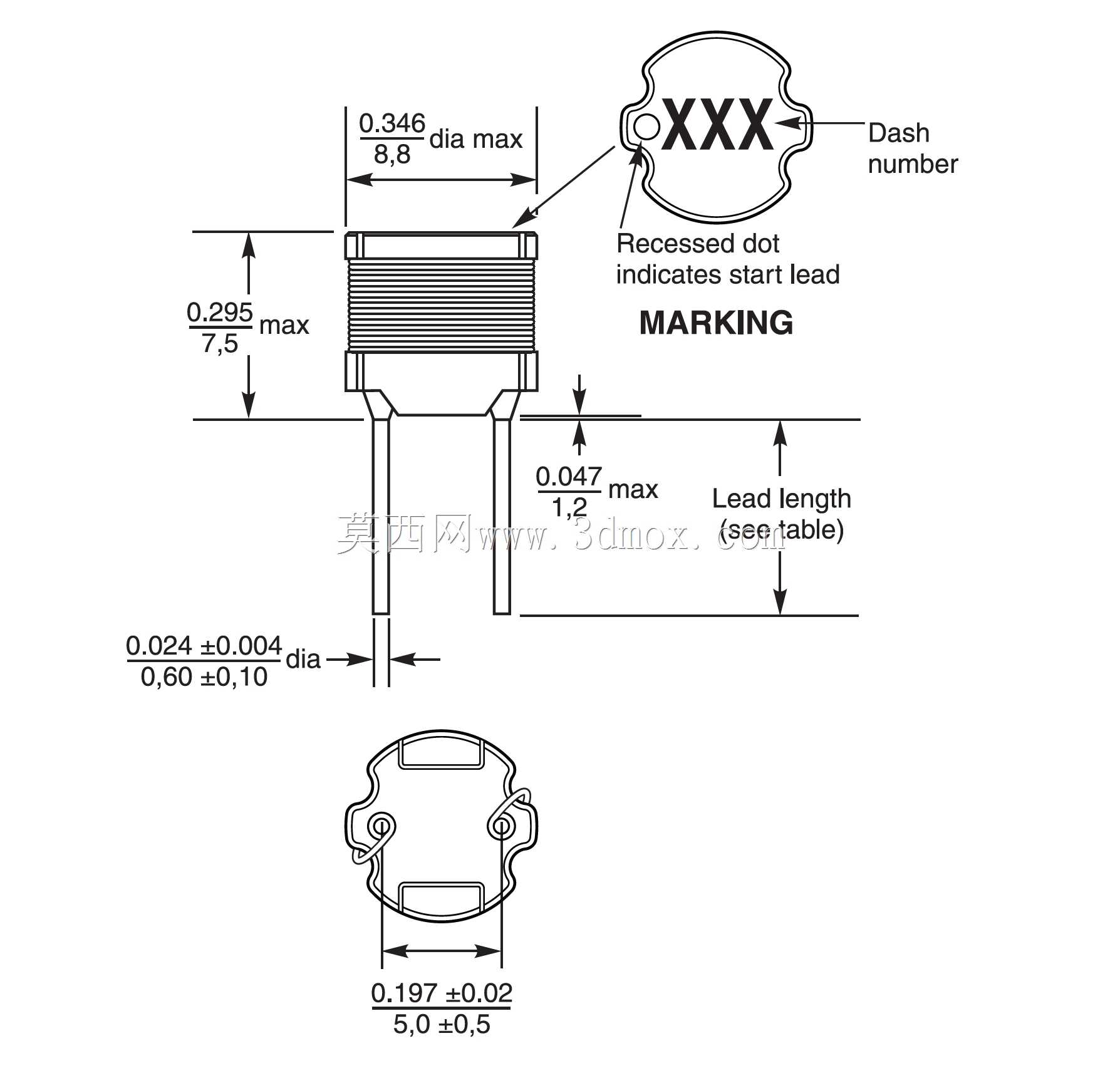

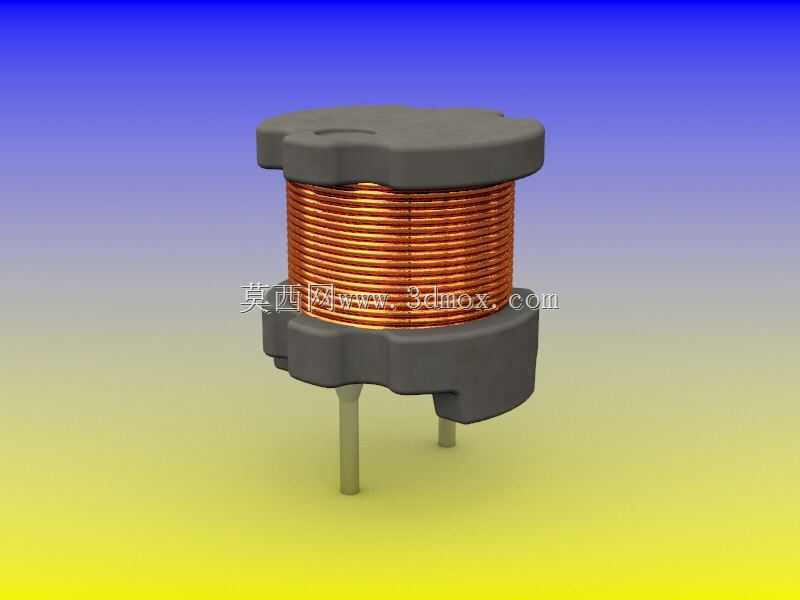

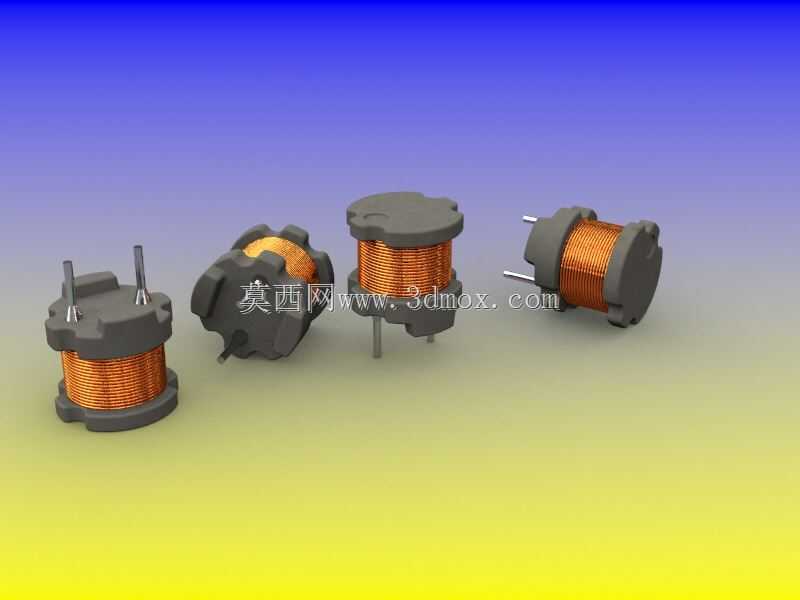

　　这款电感采用工字型磁芯作为绕线载体，磁芯材质选用高磁导率锰锌铁氧体，能够在有限的体积下获得足够的电感量，同时降低磁芯损耗；绕线采用高温漆包圆铜线紧密平绕，线圈两端的引出端直接与磁芯端部的金属插脚焊接固定，插脚采用镀锡铜质引脚，既保证焊接时的润湿性，也能在回流焊过程中耐受高温不发生形变。磁芯外部没有额外塑封外壳，依靠磁芯上下端的挡边对线圈进行径向限位，线圈绕制完成后通过浸涂绝缘漆实现层间固定与绝缘防护，这种开放式结构一方面降低了器件整体高度，另一方面也能提升线圈的散热效率，避免大电流工作时热量累积导致电感量漂移。从外形尺寸与安装边界来看，该系列电感本体直径控制在8.8mm，整体安装高度为7.5mm，

　　引脚中心距匹配5mm螺距的PCB焊盘布局，插脚直径与常规通孔安装焊盘孔径适配，设计时预留了0.2mm的安装间隙，避免波峰焊或手工焊接时引脚与焊盘出现对位偏差；磁芯端部的挡边直径略大于线圈绕制外径，能够在贴装或插件过程中对线圈形成防护，避免外力磕碰导致线圈松散、漆皮破损。在实际选型适配时，需要注意这类电感的安装高度不能超过板内堆叠空间的净空要求，尤其是在通讯终端这类追求超薄设计的产品中，7.5mm的高度需要匹配主板对应位置的结构避让槽，避免与中框、屏蔽罩发生干涉；同时引脚的伸出长度需要根据PCB板厚调整，保证焊接后引脚伸出焊盘的长度符合IPC焊接标准，避免过长的引脚触碰相邻走线造成短路。从功能特性上看，

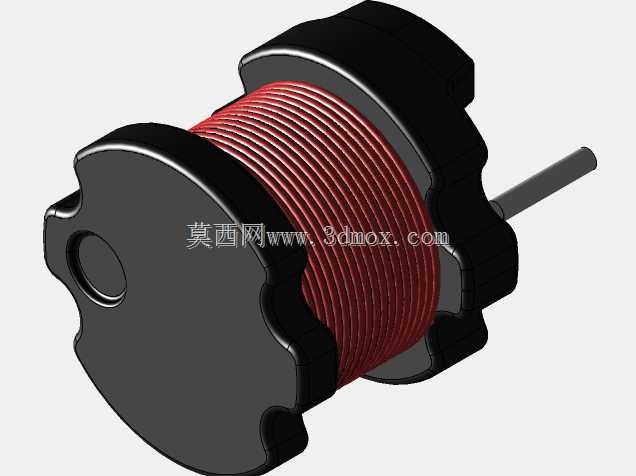

　　这款绕线功率电感的磁芯闭合磁路设计能够有效减少漏磁，避免对周边的敏感器件如射频天线、麦克风等造成磁干扰，线圈的绕制匝数经过精准计算，在保证目标电感量的同时，尽可能降低直流电阻，减少大电流下的导通损耗，适合在开关频率1MHz以内的电源回路中使用。在三维建模过程中，需要重点还原磁芯的工字型轮廓细节，包括上下挡边的倒角、引脚安装槽的定位尺寸，线圈部分需要按照实际绕线的螺距、线径进行螺旋扫描建模，还原漆包线层叠的真实形态，避免简化为圆柱块导致结构干涉检查出现偏差；引脚部分需要还原其与磁芯的装配位置，包括引脚插入磁芯的深度、焊接端的平面结构，保证导出的STEP模型能够直接用于PCB的3D布局校验，在结构设计阶段就能提前发现器件与周边结构件的干涉问题，减少后期打样的修改次数。这类插件式功率电感相比贴片电感，在大电流工况下的结构稳定性更好，引脚与PCB的连接强度更高，能够承受一定的机械振动与冲击，适合在对可靠性要求较高的通讯类便携设备中使用，建模时还原的所有尺寸边界，都可以直接作为结构工程师进行板内布局的参考依据，不需要额外反复核对器件规格书的安装尺寸，提升整体设计效率。
