LEM HMSR-SMS系列集成电流传感器结构

　　在工业控制板卡、新能源逆变模块、伺服驱动单元的PCB布局阶段，电流采样环节的元件选型与结构适配，直接决定了整机过流保护、电流闭环控制的可靠性，LEM HMSR-SMS系列集成电流传感器，就是针对6-30A中小电流采样场景开发的表贴式传感元件，这类元件的三维结构建模，需要完全匹配实际量产元件的外形公差、引脚定义与安装空间，才能在结构评审阶段提前规避干涉、焊接不良等量产问题。

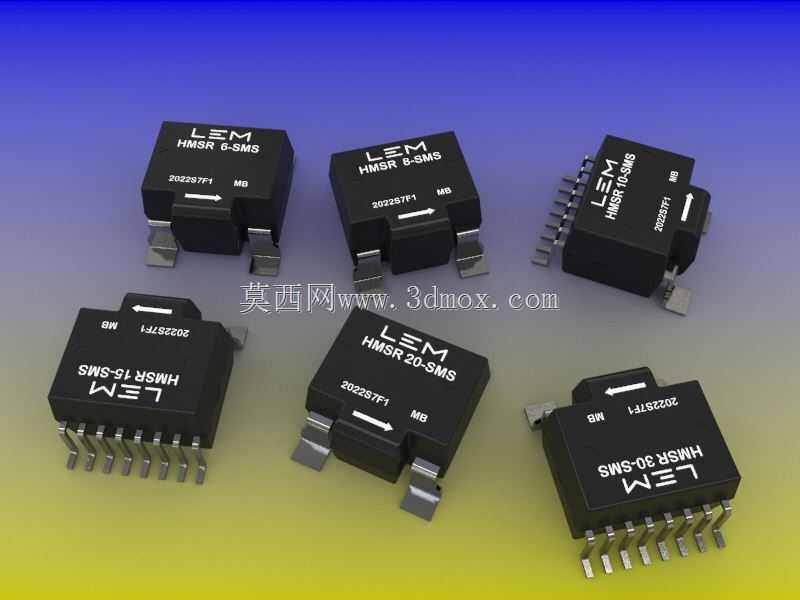

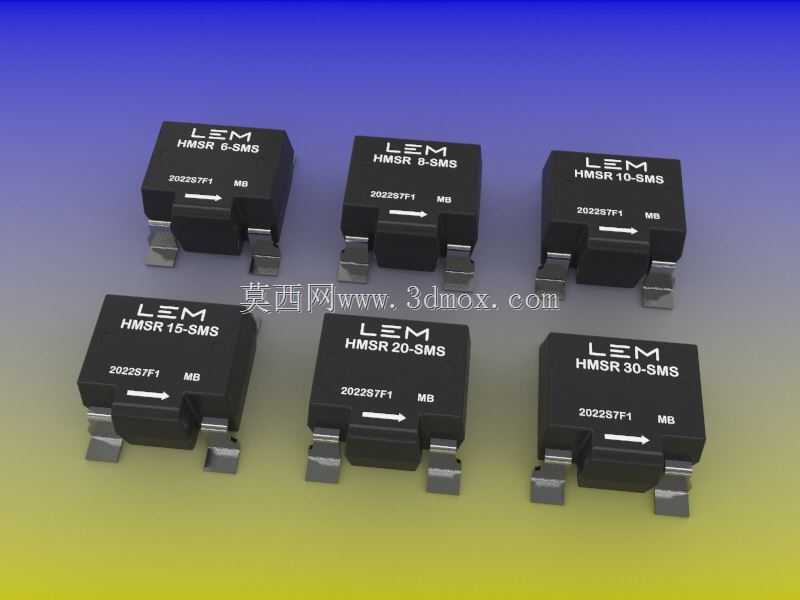

　　从实际应用场景来看，这类电流传感器主要覆盖三个核心使用区间：一是低压伺服驱动器的输出相电流采样，安装在功率板靠近MOS管输出的位置，直接采集电机绕组的实时电流，为FOC矢量控制提供电流反馈信号，相比传统的分流电阻采样方案，它的电气隔离特性可以避免强电侧干扰串入控制回路，降低控制板EMC整改的难度；二是光伏组串式逆变器的MPPT支路电流采样，贴装在汇流PCB上，实时监测每一路光伏组串的输入电流，配合主控单元实现组串故障判断、最大功率点跟踪，表贴的封装形式可以适配逆变器紧凑的内部布局，减少额外的接线工序；三是工业开关电源的输出过流检测，安装在电源输出端的PCB上，当输出电流超过阈值时快速触发保护电路，避免后级负载短路烧毁功率器件，不同电流等级的型号对应不同的引脚布局与本体尺寸，建模时需要严格区分6A、15A、20A、30A等不同量程的结构差异，不能通用单一模型。

　　从产品功能特性来看，该系列传感器采用开环霍尔原理，将霍尔感应单元、信号调理电路、温度补偿电路全部集成在塑封本体内部，不需要外接额外的采样电阻或调理电路，本体上的箭头标识明确标注了电流采样的正向方向，在PCB布局时需要严格对应电流流向，避免采样信号反向导致控制逻辑出错。元件的引脚分为两类，一类是大电流过流引脚，采用加宽的表贴焊盘设计，能够承载对应量程的持续电流，焊接时需要保证焊盘的载流能力匹配，避免大电流下焊盘过热脱落；另一类是信号输出与供电引脚，采用细间距的表贴引脚，对应控制信号的输入输出，引脚的共面度公差控制在0.1mm以内，建模时需要还原引脚的成型角度与突出长度，确保在PCB装配仿真时，能够准确模拟回流焊过程中的引脚共面度风险。

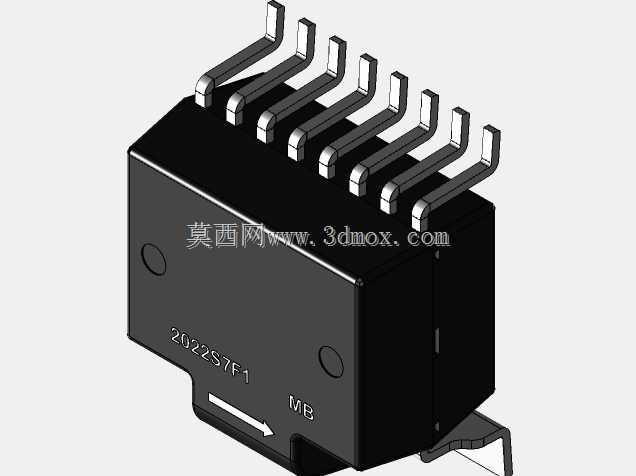

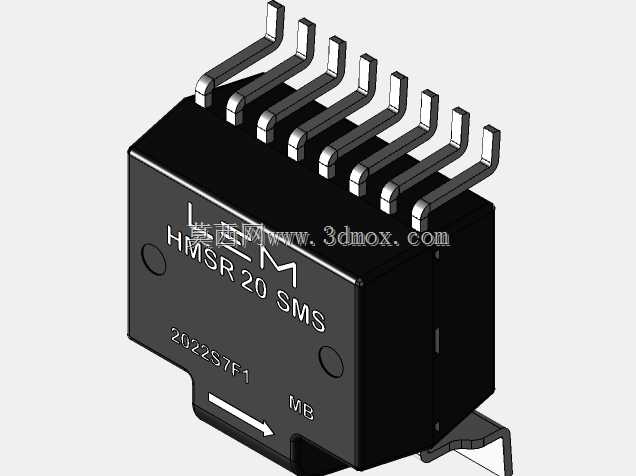

　　从设计思路上还原这类元件的三维结构，首先要基于官方公开的产品规格书提取核心尺寸，先确定塑封本体的长宽高基准，不同量程的本体长度存在差异，6A量程的本体长度最短，30A量程的本体长度最长，本体表面的丝印标识需要按照实际产品的排版还原，包括品牌标识、型号标注、方向箭头、批次码位置，这些细节在整机的BOM核对、生产目视检查环节都有实际作用，不能随意简化。其次要处理引脚的成型结构，大电流引脚的弯折角度、焊盘接触面的平面度、引脚伸出本体的长度，都需要严格按照规格书的公差带建模，信号引脚的间距、引脚宽度、引脚末端的倒角结构也要准确还原，避免在PCB封装匹配时出现焊盘对不上的问题。另外，本体底部的散热焊盘结构不能忽略，部分大电流型号的本体底部带有裸露的散热焊盘，焊接时与PCB上的散热铜箔连接，用于降低元件工作时的温升，建模时需要明确散热焊盘的位置与尺寸，方便PCB设计时预留对应的散热区域。

　　从外形尺寸与安装边界来看，该系列传感器全部采用表贴SMD封装，安装时不需要在PCB上开孔，元件的最高高度控制在5mm以内，适配大部分板卡的元件高度限制，在布局时需要注意三个方向的安装边界：一是元件本体上方的空间，需要预留至少2mm的高度余量，避免与上方的结构件、散热片、其他板卡发生干涉；二是元件引脚周边的焊盘间距，大电流引脚与相邻信号引脚的间距需要满足安规爬电距离要求，在高压应用场景下，建模时可以同步标注出需要预留的爬电空间，提醒PCB设计人员在对应位置做开槽或铺绿油处理；三是元件本体周边的操作空间，在回流焊之后的检测、返修环节，需要预留至少3mm的侧边空间，方便返修时的热风枪操作，避免加热时损坏周边的贴片电容、电阻等小型元件。

　　在实际建模过程中，还需要考虑元件的公差配合，塑封本体的注塑公差一般控制在±0.15mm，引脚的位置公差控制在±0.1mm，在装配仿真时可以按照最大实体尺寸做干涉检查，确保即使元件处于尺寸公差上限，也不会和周边结构发生碰撞。另外，不同批次的元件丝印位置可能存在细微偏移，但核心的方向箭头、型号标识的相对位置是固定的，建模时不需要还原批次码的具体数字，只需要保留丝印的位置区域即可，既保证模型的写实性，又不会因为批次差异导致模型和实物不符。这类集成电流传感器的模型，不仅可以用于PCB布局的结构评审，还可以用于生产装配的作业指导书制作、整机散热仿真的模型搭建，准确的结构模型能够减少样机打样阶段的改板次数，缩短产品的开发周期。
