20mm管径夹装式三向管路固定接头

　　在工业管路布设、小型设备气液管路排布、生产线辅助管线架设场景里，多管路交汇位置的固定一直是容易被忽略但影响长期稳定性的细节，常规三通接头仅实现管路连通，无法同步完成交汇点的刚性固定，管路受流体脉动、设备振动影响时，交汇位置容易出现应力集中，长期运行后存在接口松脱、管路移位的隐患，这款夹装式三向固定接头正是针对这类场景设计的结构件。

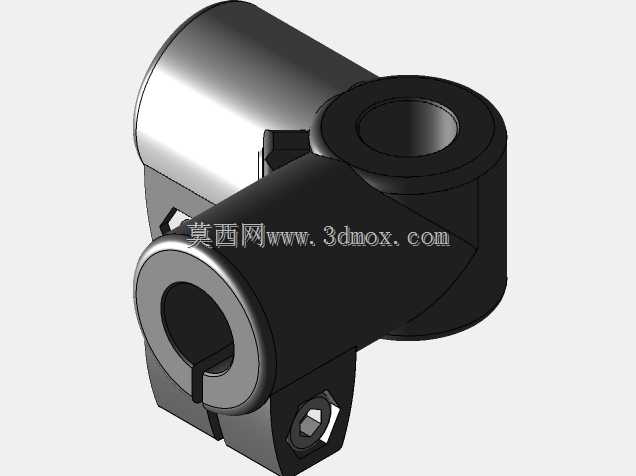

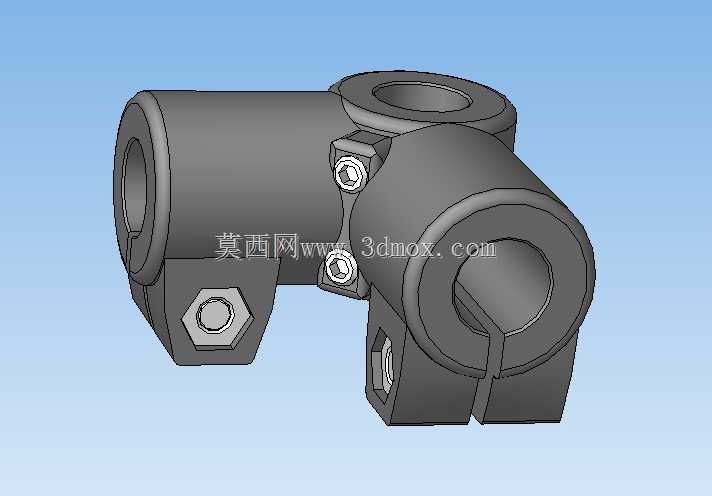

　　该结构适配外径20mm的硬质管路，三个正交方向的夹持孔位可同时固定三根交汇的管路，无需额外加装独立管夹，直接在管路交汇节点完成定位与夹持，大幅减少管路布设时的零件数量与安装工序。结构采用剖分式夹装设计，每个夹持位都预留了螺栓锁紧缺口，通过内六角螺栓收紧夹口时，夹体内壁会均匀抱紧管路外壁，不会出现单点应力过大压伤管路的问题，同时剖分结构允许在已布设的管路上中途加装固定，无需从管路端部穿装，适配现场改造、后期加装的施工需求。

　　从结构设计逻辑来看，三个夹座采用一体化本体铸造后机加工成型，相邻夹座之间设置了加强筋过渡，避免螺栓锁紧时本体出现形变，同时保证三个方向的夹持力不会互相干扰。每个夹口的剖分缝位置做了0.5mm的收紧余量设计，当螺栓完全锁紧时，剖分缝完全贴合，此时夹体内孔与20mm管径的配合间隙控制在0.1mm以内，既保证抱紧力足够抵抗管路轴向窜动与径向振动，又不会因为过盈量过大导致管路被夹变形。锁紧螺栓选用标准内六角圆柱头螺栓，螺栓沉孔深度与螺栓头厚度匹配，锁紧后螺栓头完全沉入沉孔内，不会突出本体表面，避免安装后与周边管线、结构件产生干涉。

　　安装边界方面，该结构整体外轮廓尺寸控制紧凑，三个方向的夹座外圆直径为32mm，本体总长度沿三个轴向均为48mm，安装时仅需要在每个夹口位置预留10mm的扳手操作空间即可完成螺栓锁紧，不需要大尺寸操作空间，适配设备内部狭小空间的管路布设场景。夹体内壁未做额外的密封结构设计，因此该结构仅承担管路交汇点的固定支撑作用，不承担管路密封连通功能，使用时需要配合管路自身的密封接头完成流体通路的密封，该结构只负责抵消管路振动、外力拉扯带来的位置偏移，保护密封接口不受额外应力。

　　在实际选型应用中，这类固定三通常被用在小型自动化设备的气动管路排布、实验台气路管线固定、小型液压站的低压回油管路固定场景，相比传统的“三通接头+三个独立管夹”的固定方案，该结构将三个固定点整合为一个整体，安装时一次定位即可完成三个方向管路的固定，安装效率提升60%以上，同时整体式结构的固有频率更高，抗振动性能优于分散安装的独立管夹，在设备持续运行的振动环境下，螺栓松动的概率更低，长期使用的维护成本更低。设计时特意将三个夹孔的轴线设置为完全正交，垂直度公差控制在0.05mm以内，安装后可以保证三根交汇管路的相对位置精度，避免管路安装时出现强制对位产生的内应力，对于硬质金属管路、硬质塑料管路的适配性都较好，只要管路外径公差在±0.1mm范围内，都可以实现稳定夹持。
