三菱BV-DN系列1P+N双极空气开关结构

　　这款双极开关属于低压终端配电领域的模数化保护器件，对应1P+N规格的微型断路器结构，日常多用于民用住宅分户箱、商业办公终端配电回路、小型工业设备末端供电回路中，承担线路过载保护、短路保护以及带载分合电路的核心作用，和普通单极开关相比，可同时分断相线与中性线，在检修断电时能彻底切断回路两端电位，避免中性线带电引发的触电隐患，尤其适合厨卫回路、壁挂式空调回路、户外照明回路这类对断电安全性要求更高的场景。

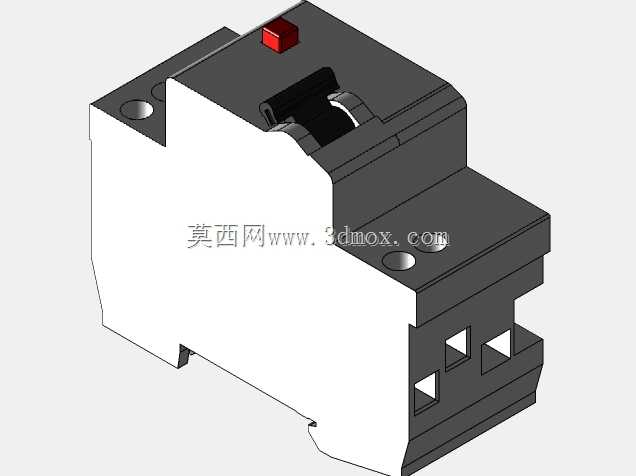

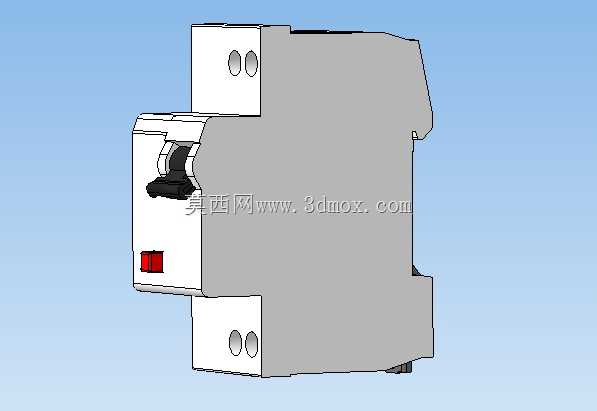

　　从结构设计逻辑来看，整体采用标准DIN导轨安装的模数化壳体，宽度对应标准1P+N回路的占位尺寸，壳体上下两端预留了标准接线端子的安装位，端子处设计有压线板结构，适配1.5-6平方毫米的铜芯导线接入，接线操作时无需额外处理导线端头，拧紧端子螺丝即可通过压线板均匀压紧线芯，避免单螺丝顶压导致的线芯散丝、接触电阻过大问题。壳体正面设置有操作手柄，手柄的操作角度、分合闸位置的阻尼手感都符合低压电器的人机操作要求，合闸位置手柄向上、分闸位置向下，和行业内通用的操作习惯保持一致，避免运维人员误判分合状态；手柄下方设置的红色指示件，可直接反馈触头的实际分合位置，即便手柄因故障出现卡滞，也能通过指示件判断触头真实状态，杜绝假分闸带来的安全风险。

　　壳体侧面设计有标准的导轨卡扣结构，安装时只需将卡扣卡在35mm标准DIN导轨上，按压到位即可自动锁止，拆卸时用一字螺丝刀撬动卡扣解锁位即可快速取下，无需额外紧固件，在配电箱内拼装时，可和同模数的漏电保护附件、隔离开关、浪涌保护器等器件紧密拼接，不会出现尺寸干涉。壳体的进出线端都设计有防触电挡板，当导线接入端子后，挡板会遮挡端子的带电部位，避免运维人员操作时误触带电体，防护等级满足终端配电的IP20要求，可防止手指直径以上的物体触碰带电部件。

　　内部结构布局上，操作机构采用四连杆速通速断结构，不管操作人员分合闸的操作速度快慢，触头的分合速度都由机构弹簧力决定，避免缓慢分合导致的触头拉弧烧蚀问题，有效延长触头使用寿命；过载保护采用双金属片受热弯曲的脱扣原理，当回路电流超过额定值时，双金属片因两种金属热膨胀系数差异产生弯曲，推动脱扣机构动作分断电路，反时限特性匹配线缆的过载发热曲线，可避免线缆长期过载过热引发绝缘老化；短路保护则采用电磁脱扣结构，当回路出现短路大电流时，电磁线圈瞬间产生足够吸力推动衔铁动作，在毫秒级时间内分断触头，快速切断短路电流，避免故障扩大。

　　建模过程中需要重点关注几个安装边界尺寸：首先是整体的宽度尺寸，要严格匹配1P+N规格的模数占位，避免在配电箱内拼装时和相邻器件产生挤压；其次是上下接线端子的中心距，要和配电箱内常规的汇流排孔位匹配，方便采用梳状汇流排进行批量接线，减少单根导线接线的工作量；再者是导轨卡扣的位置和深度，要保证安装后开关和导轨贴合紧密，在长期受导线拉扯、振动的情况下不会出现松脱移位；还有操作手柄的突出高度，要保证配电箱盖板安装后，手柄能伸出盖板操作孔，不会被盖板挡住影响操作，同时手柄的活动范围内不能有其他结构干涉，保证分合闸操作顺畅。另外壳体表面的散热筋设计也需要贴合实际产品，在壳体对应发热部件的位置设置细微的散热凹槽，既可以增强壳体的结构强度，也能辅助内部热量散发，避免长期工作时内部温升过高影响器件寿命。
