十通道远程电气面板配电模块结构设计

　　在工业现场分布式IO控制场景中，这类多通道远程配电模块常部署在设备侧的工位终端、生产线旁的接线节点区域，替代传统集中式柜内接线的繁杂布线方案，将传感器、执行器的供电与信号转接功能直接下沉到现场端，大幅缩短现场线缆敷设长度，降低柜内接线的错接风险，同时减少信号长距离传输带来的衰减与干扰问题。从实际使用场景来看，这类模块适配汽车焊装线、物流分拣线、包装设备集群这类点位分散、传感器排布密集的自动化产线，每个通道可独立对接现场的接近开关、光电传感器、小型电磁阀等现场器件，统一完成供电分配与信号中转，无需每个器件单独拉线缆回主控柜。

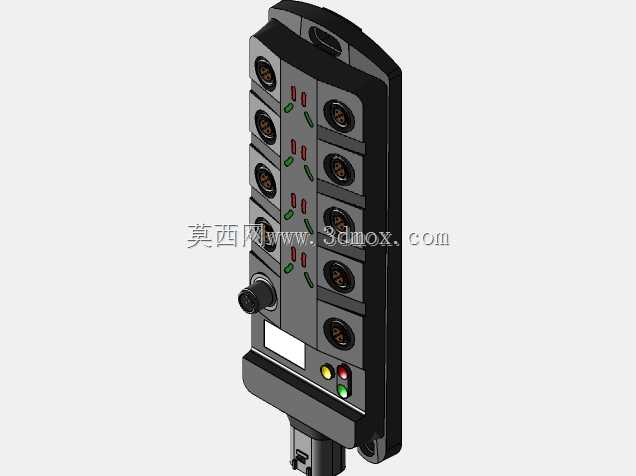

　　从功能特性上看，模块集成十路独立的M12接口通道，每路通道对应独立的状态指示点位，可直观反馈每一路的供电、通断状态，运维人员在现场巡检时无需拆柜测量，直接通过面板指示灯就能快速定位通道故障。模块侧端配备主供电与总线集成的航空插接口，单根线缆即可完成模块与主控系统的供电连接与通讯对接，减少现场接口数量，降低接线工作量。面板上设置的功能按键与状态指示灯，可完成模块地址配置、状态复位等现场操作，无需连接上位机即可完成基础调试工作。

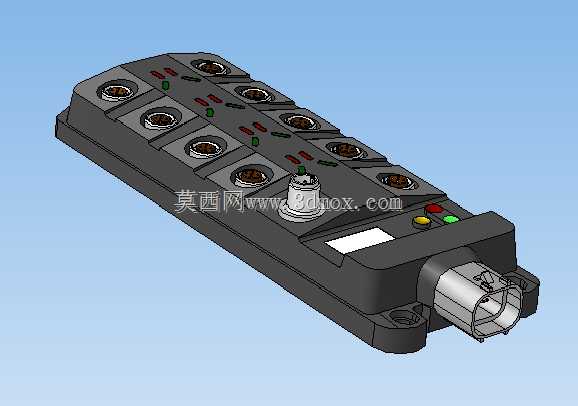

　　设计层面上，整体采用长条形一体化压铸壳体结构，壳体两侧预留安装固定孔位，可直接通过螺栓固定在设备型材机架、现场安装支架上，安装孔位间距适配标准工业铝型材的槽位间距，无需额外制作转接安装板。壳体表面做磨砂氧化处理，兼顾工业现场的防油污、防轻微磕碰的防护需求，接口部位做凸起的防护唇边设计，当接口插接完成后，可对插接部位形成物理防护，减少现场切削液、粉尘对接头部位的侵蚀。内部电路板采用分层布局，强电供电回路与信号通讯回路做物理隔离排布，避免供电回路的浪涌干扰信号传输的稳定性，每路通道都设置独立的过流保护元件，单路出现过流、短路故障时不会波及其余通道的正常运行，也不会对主控端的供电回路造成冲击。

　　从安装边界尺寸来看，模块整体厚度控制在较低范围，安装后突出安装面的尺寸较小，可适配设备旁狭窄的安装空间，不会与设备上的运动部件、走线桥架产生干涉。所有接口都布置在模块的顶面与侧端面，现场接线操作时无需挪动模块，所有插接操作都可在正面与侧面完成，适配现场狭小空间内的接线维护需求。模块底部预留走线槽位，当现场采用暗线布线时，线缆可从模块底部引入接口，保持现场布线的整洁性。在结构强度设计上，壳体壁厚满足工业现场1米跌落无结构损坏的要求，接口部位做金属衬套加强，多次插拔后不会出现接口松动、壳体开裂的问题，适配工业现场频繁调试、改线的使用需求。

　　建模过程中对每个接口的插接配合间隙做了精确还原，M12接口的螺纹尺寸、插针排布位置都按照行业标准尺寸建模，航空插头的锁紧结构、卡扣配合位都做了细节还原，壳体上的指示灯导光柱、按键的配合间隙都按照实际装配公差设置，可直接用于后续的安装干涉校验、布线模拟工作，也可作为产线数字孪生建模的设备组件使用，帮助设计人员在方案阶段就完成模块的布局规划，提前规避安装空间不足、接口干涉等现场安装常见问题。
