户外壁挂式不锈钢电气接线防护箱

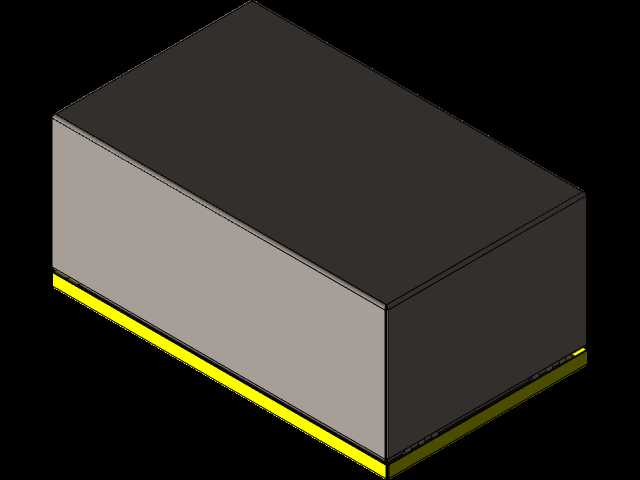

　　这款500×200×200mm规格的壁挂式不锈钢接线箱体，是现场电气布线、端子转接、低压控制元件收纳场景里十分常用的防护载体，三维建模过程中完全按照实物钣金加工逻辑还原每一处折边、焊接与装配细节，没有做简化失真处理。从实际工程使用场景来看，这类箱体大量部署在车间生产线侧边、户外管廊支架、楼宇弱电井、市政设备站台以及中小型自动化设备的外围工位，用来把零散的接线端子、小型断路器、信号隔离模块、接地汇流排统一收纳在封闭壳体内，既避免车间粉尘、切削液飞溅、户外雨水侵入造成接线短路，也能防止无关人员误碰带电端子，满足现场电气安全规范的基础防护要求。

　　建模时最先梳理的是箱体的安装边界：整体深度方向200mm，意味着箱体内部留给元件的有效进深要扣除门板密封胶条的压缩量、后壁安装板的固定间隙，选型时如果要在箱内布置厚度较大的开关电源或者接线端子排，必须提前核对元件进深，避免关门后元件顶到门板内侧。箱体宽度500mm、高度200mm，横向排布端子排时可以容纳相当数量的导轨位，后壁的镀锌安装板通过四周的固定螺柱与箱体外壳连接，安装板上预留的通用孔位可以直接卡装DIN导轨，端子、继电器、小型断路器都能快速卡在导轨上，后期布线维护时不需要在不锈钢后壁上反复钻孔，既保护箱体外壳的防腐层，也大幅减少现场开孔的工作量。

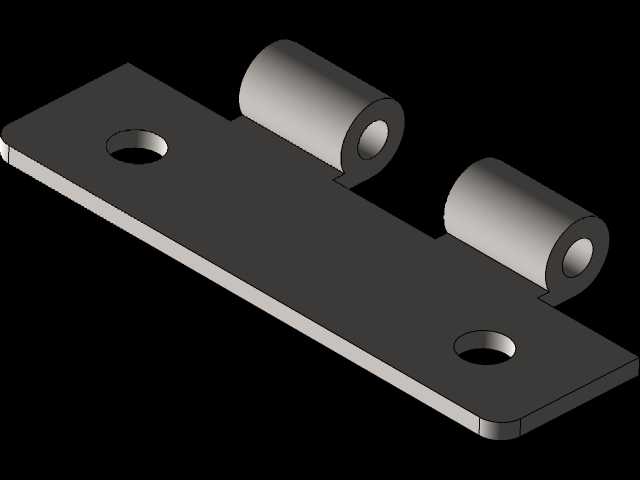

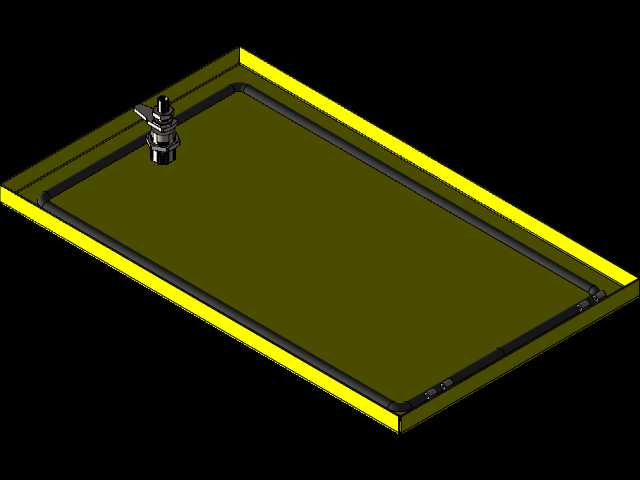

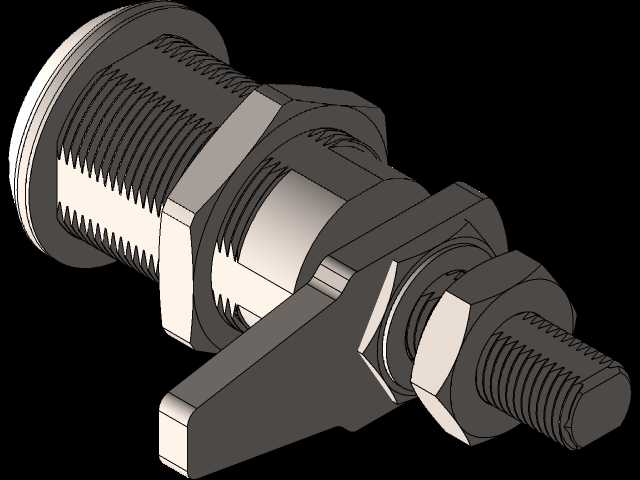

　　箱体外壳采用不锈钢板材折弯成型，门板和箱体主体之间通过暗藏式合页连接，合页的转轴位置在建模时单独做了装配间隙还原，保证门板开合角度可以达到现场维护需要的开度，不会出现开合干涉。门板内侧四周粘贴连续的发泡密封胶条，当门板关闭、锁具压紧后，胶条会均匀填充门板与箱体折边之间的缝隙，阻断水和粉尘进入箱体内部的路径。门板上配置的旋转压紧锁具，转动手柄后锁舌会牢牢扣住箱体侧边的锁扣，相比普通小型塑料卡扣，这种金属锁具的抗振能力更强，在设备运行产生持续振动的车间里也不会出现松脱开门的问题。

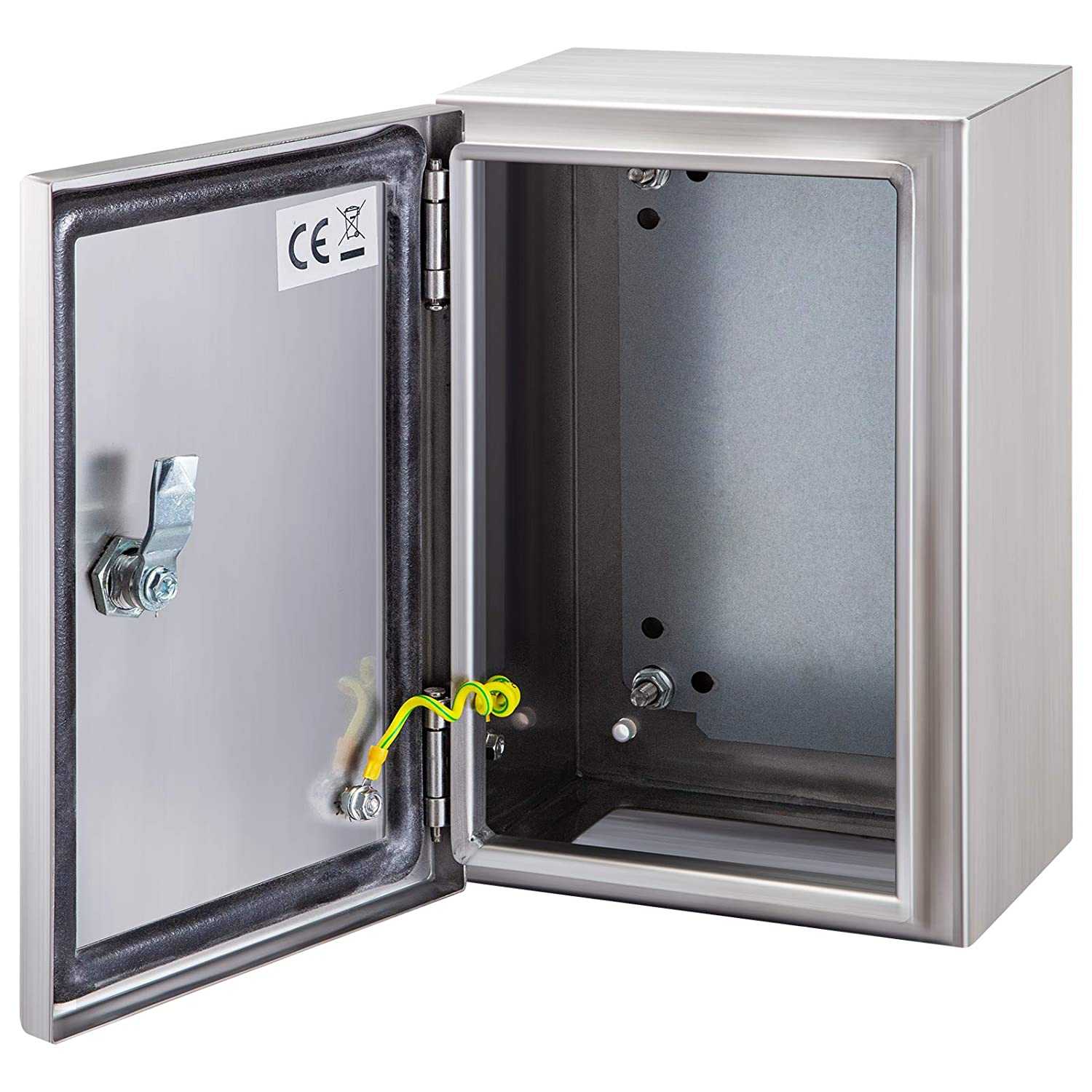

　　箱门和箱体主体之间专门设置了黄绿双色的接地跨接线，这处细节在建模时也完整还原：跨接线两端通过带齿垫圈的螺丝分别固定在门板和箱体的焊接螺柱上，齿垫可以刺破不锈钢表面的钝化层，保证金属门板和接地外壳之间的导电连续性，一旦门板内部的导线绝缘破损碰到门板，接地回路可以立刻触发前端保护装置跳闸，避免外壳带电引发安全事故。箱体内部后壁的安装板采用镀锌钢板，相比不锈钢材质，镀锌板的导电性能更好、成本更低，元件安装时的接地搭接也更方便，安装板和箱体外壳之间同样通过固定螺柱实现可靠电气连接，不需要额外再跨接多根接地线。

　　箱体背部的折边位置预留了壁挂固定孔，现场安装时可以直接通过膨胀螺栓把箱体固定在墙面或者立式支架上，孔位的间距在建模时按照常规壁挂箱体的安装规范设置，施工人员不需要二次测量打孔位置。箱体上下侧边可以根据布线需求开设电缆引入孔，搭配防水格兰头之后，进出的电缆可以在锁紧格兰头的同时实现孔位密封，避免雨水或者粉尘从电缆开孔处灌入箱内。

　　从结构设计思路来看，这款箱体没有做多余的复杂造型，所有结构特征都围绕防护性能、装配便利性、后期维护效率三个核心目标展开：折边处采用双层折弯工艺，既提升箱体整体的刚性，让薄不锈钢板制作的箱体不会因为壁挂承重出现明显变形，同时折边形成的窄缝可以配合密封胶条形成多道迷宫防护路径，进一步提升防尘防水能力。箱内的空间布局没有设置多余的隔断，给现场布线留出足够的自由度，工程师可以根据实际接入的回路数量自由调整导轨位置、线槽走向，无论是纯端子转接的接线场景，还是放置少量小型控制元件的分布式控制场景，都能适配。

　　在三维结构校验过程中，需要重点核对几个干涉风险点：一是门板打开时，门锁手柄的转动行程不能和箱内边缘的元件发生碰撞；二是接地跨接线的长度要预留出门板最大开合角度的余量，不能在门全开时把跨接线扯断；三是密封胶条的压缩量要控制在合理范围，压缩量太小达不到密封效果，压缩量太大则会导致关门锁止时阻力过大，长期使用后胶条过早失去弹性。箱体外部的边角全部做圆滑过渡，没有尖锐的毛刺棱角，现场安装维护人员操作时不会被锋利的板边划伤，完全符合电气控制柜的结构安全要求。这类标准化接线箱体的三维模型，可以直接嵌入到整条自动化生产线的布局设计中，工程师在做厂区布线规划时，能精准核对箱体的安装占位、开门操作空间、电缆进出走向，提前规避现场安装时出现的空间干涉、布线距离不足等问题。
