多吊点起重平衡吊梁结构设计

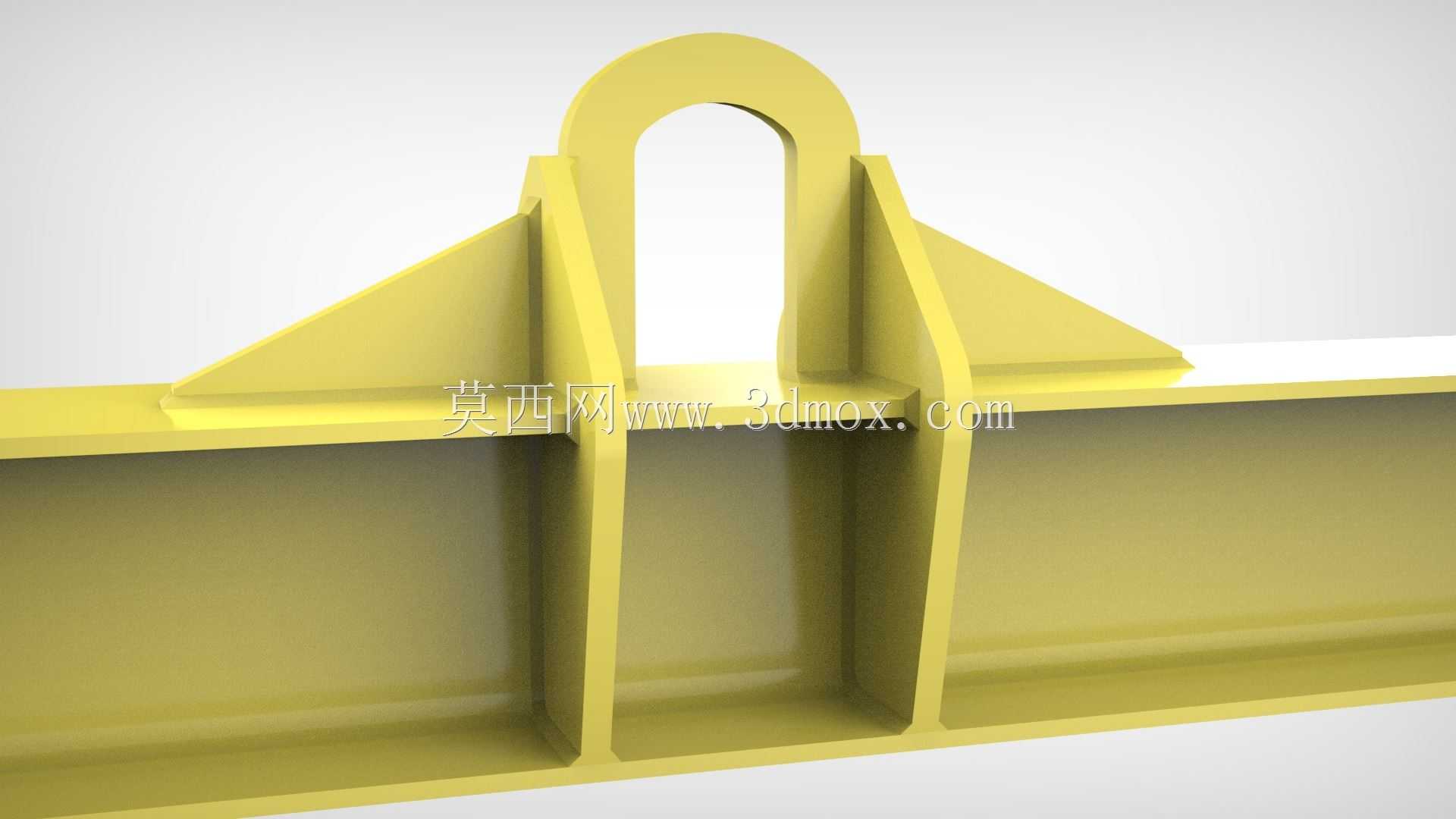

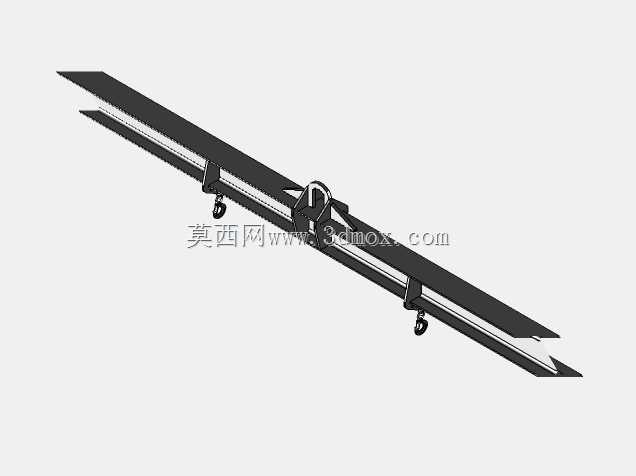

　　在重型构件吊装作业场景中，单吊点起重方案往往无法适配长尺寸、易变形工件的吊装需求，容易出现载荷分布不均、工件弯折变形、吊索夹角过大导致拉力超限等问题，多吊点平衡吊梁正是针对这类工况开发的核心吊具构件。这款吊梁主体采用箱型梁结构设计，区别于传统工字梁吊具，箱型截面的抗扭、抗弯性能更优，在承受多点偏载载荷时，梁体的形变控制能力更强，能够适配不同长度规格的长条形工件吊装，比如钢结构型材、预制混凝土构件、长轴类工业部件、设备分段壳体等的转运与装配吊装作业。从结构设计逻辑来看，梁体上侧设置的单个主吊点用于连接起重机主钩，承担整体载荷的传递，主吊点位置经过受力核算，位于整根梁的重心轴线上，保证起吊过程中梁体自身保持水平状态，

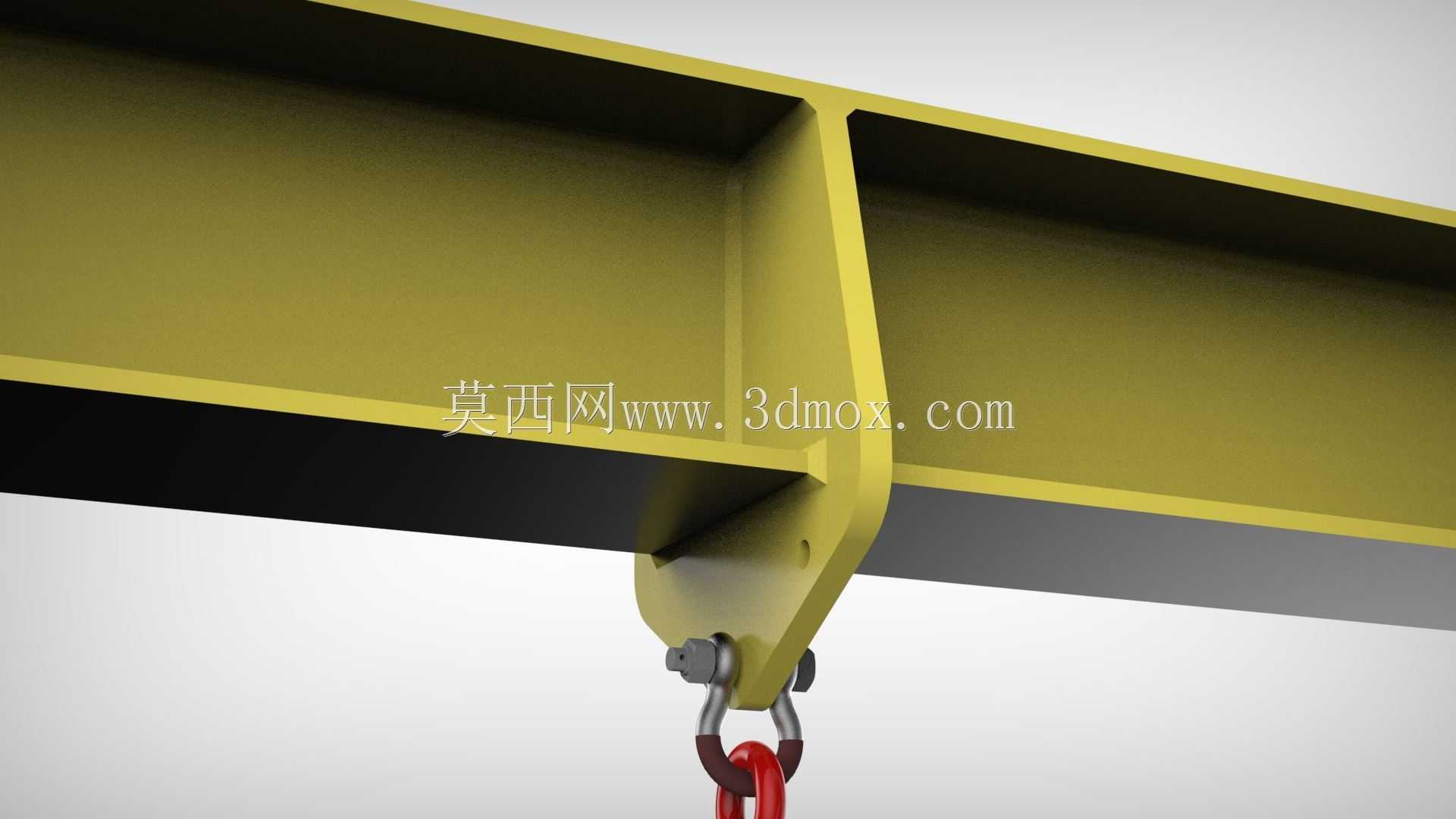

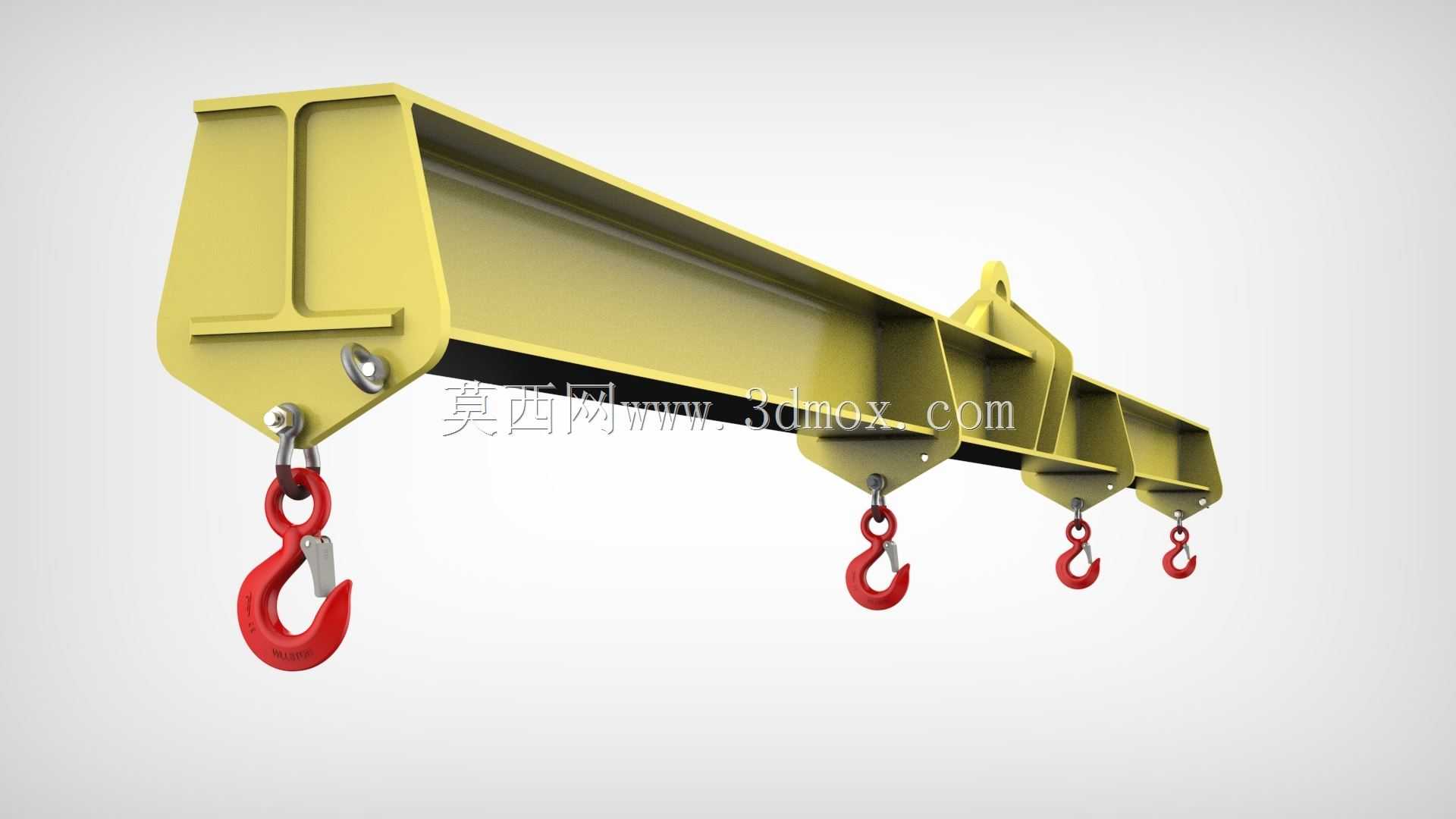

　　避免出现单侧倾斜导致的载荷偏移。梁体下侧均匀排布四个独立吊点，每个吊点都配置了标准起重吊钩与卸扣连接结构，吊点间距可根据实际吊装工件的吊点位置做适配性调整，每个下吊点都对应独立的加强筋板结构，筋板与梁体腹板、下翼缘板采用满焊连接，将单点载荷均匀扩散到梁体整体结构上，避免局部应力集中导致的结构开裂。在实际工程应用中，这类吊梁能够有效缩短吊索的垂直长度，降低起重作业的净空需求，对于厂房内部层高有限、吊装作业空间受限的场景尤为适用，同时还能大幅减小吊索与工件之间的水平夹角，降低吊索所承受的水平分力，既可以保护工件表面不被大角度吊索挤压磨损，也能降低吊索的载荷规格要求，减少吊装耗材的成本投入。设计过程中需要重点关注梁体的受力边界：

　　主吊点的卸扣安装孔需要做镗孔加工，保证与卸扣销轴的配合间隙控制在合理范围，避免起吊瞬间的冲击载荷对孔边造成挤压损伤；每个下吊点的吊钩额定载荷需要与整体梁的额定载荷匹配，按照最不利偏载工况做强度校核，即单个吊点承受最大额定载荷时，梁体的静强度、疲劳强度、形变挠度都要满足起重吊具的安全规范要求。梁体两端的端板结构做了圆弧过渡处理，避免尖锐棱角在吊装过程中剐蹭吊索或工件表面，所有外露的焊接边缘都做了打磨倒角处理，消除焊接应力集中点的同时，也避免作业过程中划伤操作人员。安装适配层面，主吊点的卸扣规格需要与配套起重机的吊钩额定起重量匹配，下吊点的吊钩可以根据作业需求更换为不同吨位的规格，也可以搭配吊装带、链条索具等不同类型的吊具使用，

　　适配不同材质、不同表面防护要求的工件吊装。在设备维护层面，梁体表面采用重型防腐涂装，能够适应户外堆场、车间内部、港口码头等不同作业环境的腐蚀防护需求，日常检查只需要重点关注各吊点连接部位的磨损情况、焊缝是否出现开裂、梁体是否出现永久形变即可，维护成本极低。这类吊梁的长度规格通常根据常用吊装工件的长度确定，吊点间距的设置需要覆盖常规工件的吊点布置范围，避免出现吊点间距无法适配工件的情况，梁体自身的重量也需要纳入起重机的额定起重量核算范围，保证吊装作业的载荷余量满足安全规范要求。相较于单吊点直接吊装的方案，多吊点平衡吊梁能够让工件在起吊过程中始终保持水平状态，大幅降低工件起吊后姿态调整的难度，尤其是在设备装配、构件对接的高精度吊装场景中，平稳的工件姿态能够有效提升装配对接的效率，减少反复调整吊点位置的辅助作业时间。梁体内部可以根据需要设置加劲肋，在吊点对应位置、梁体跨中位置布置横向加劲肋，进一步提升梁体的抗失稳能力，即使在承受动载荷、冲击载荷的工况下，也能保证结构的稳定性，不会出现梁体侧向失稳的问题。
