起重机轨道终端防溜止挡装置

　　轨行式起重设备在厂房、料场、港口堆场以及自动化立体库区的运行安全，很大程度上依赖轨道终端的限位与止挡系统。这套轨道末端挡块正是针对桥式起重机、门式起重机以及其他沿钢轨行走的重型移动装备而设计，核心作用是在行走机构越过正常减速区间、限位开关失效或操作出现偏差时，提供最后的机械阻挡，避免设备冲出轨道端部。

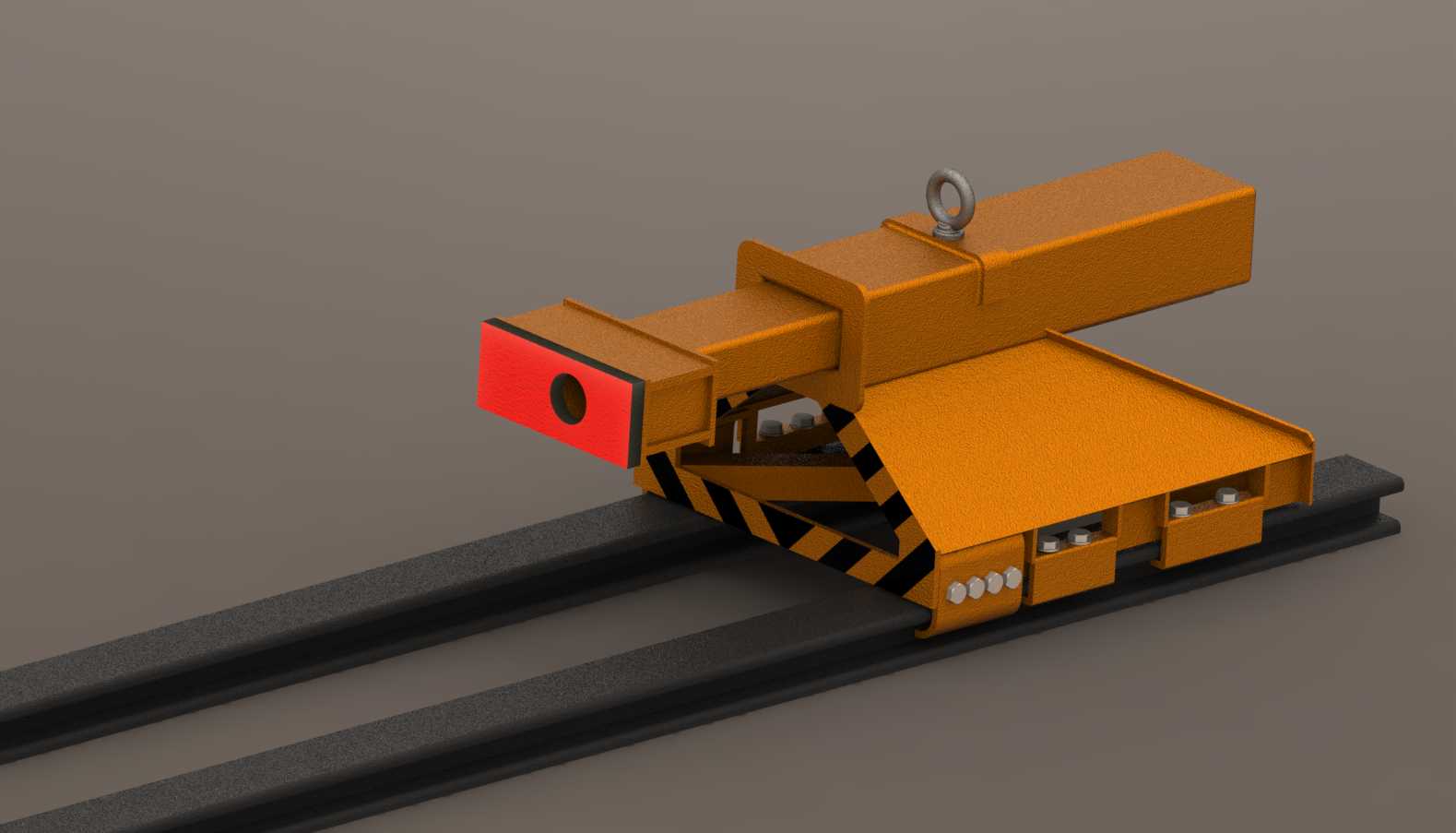

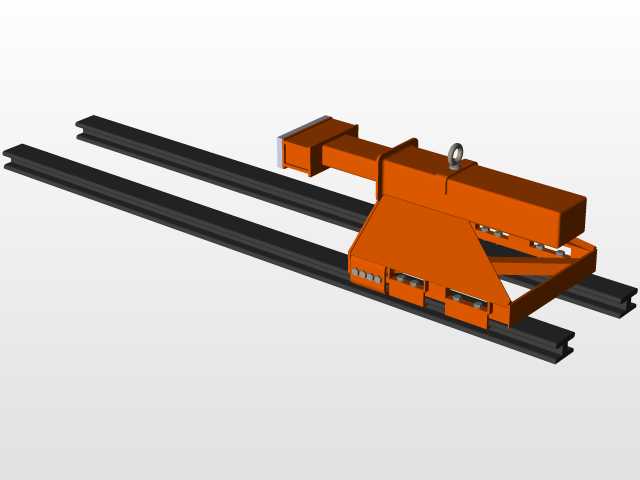

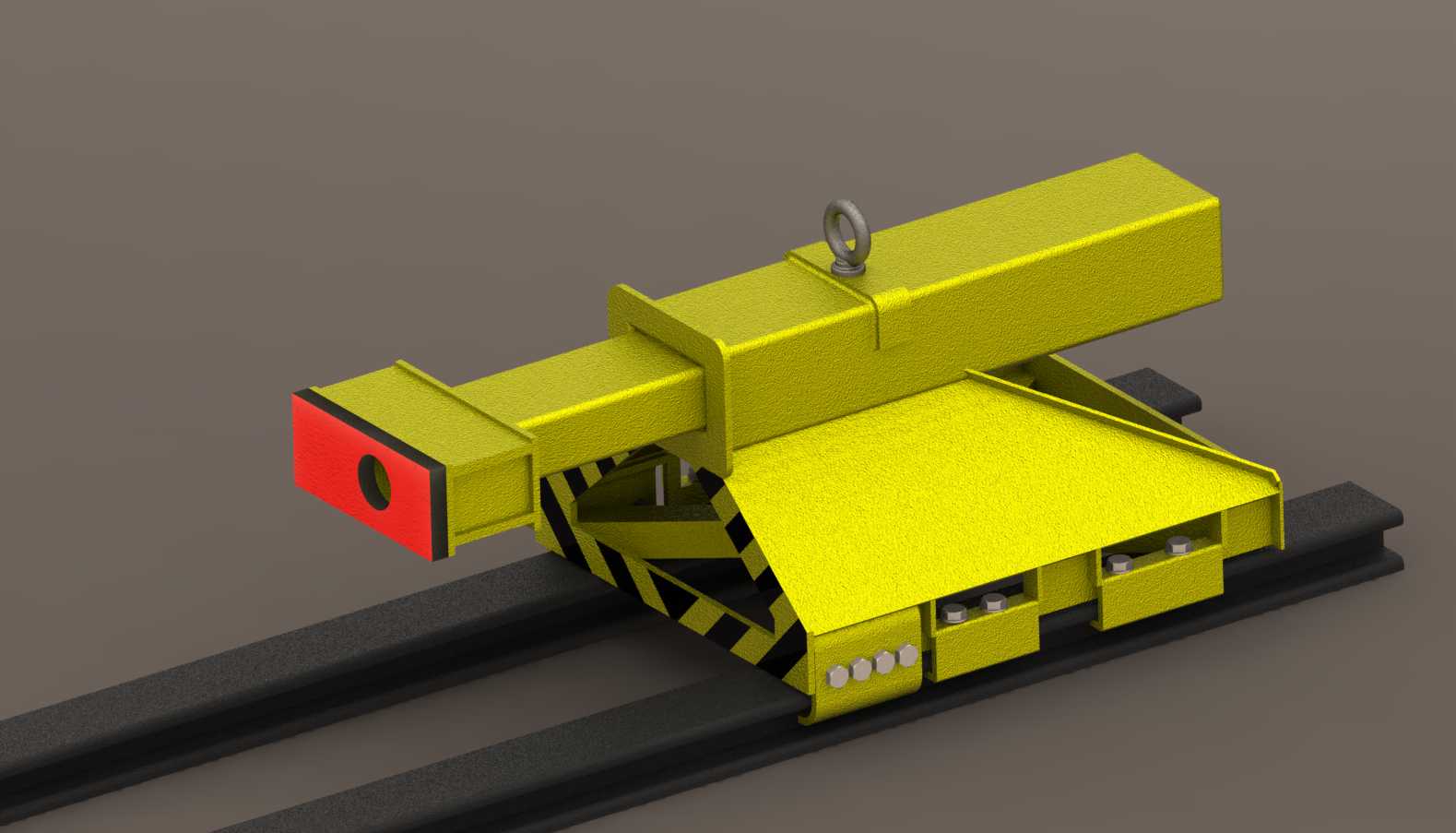

　　从现场布置来看，挡块跨装在两根平行钢轨的终端位置，下部通过多组夹持件与轨腰、轨底区域形成约束。底座并非简单放置在轨面上，而是采用包络轨道轮廓的方式，将垂直上拔、横向滑移和纵向冲击三个方向的受力都纳入约束范围。实际安装时，需要先核对钢轨型号、轨顶宽度、轨底厚度以及两轨中心距，再确定夹持螺栓的排布和垫板厚度。若现场轨道为预埋螺栓固定形式，挡块底座还可与端部基础预埋件配合，进一步提高抗冲击能力；若轨道直接铺设在钢梁或混凝土梁上，则应重点校核挡块固定点附近的局部强度，防止冲击载荷传递后造成轨道压板松动或梁面损伤。

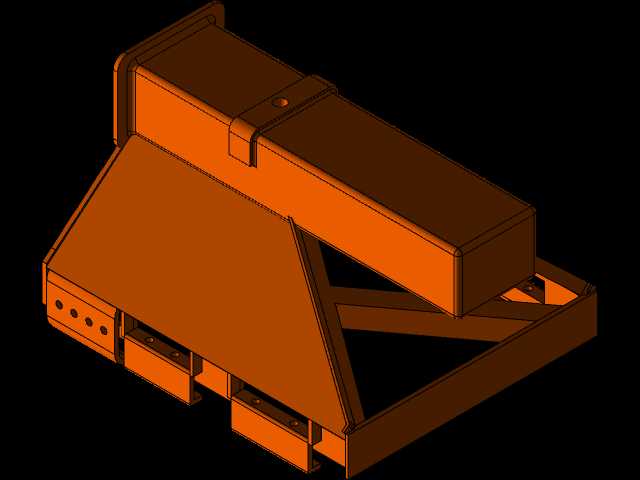

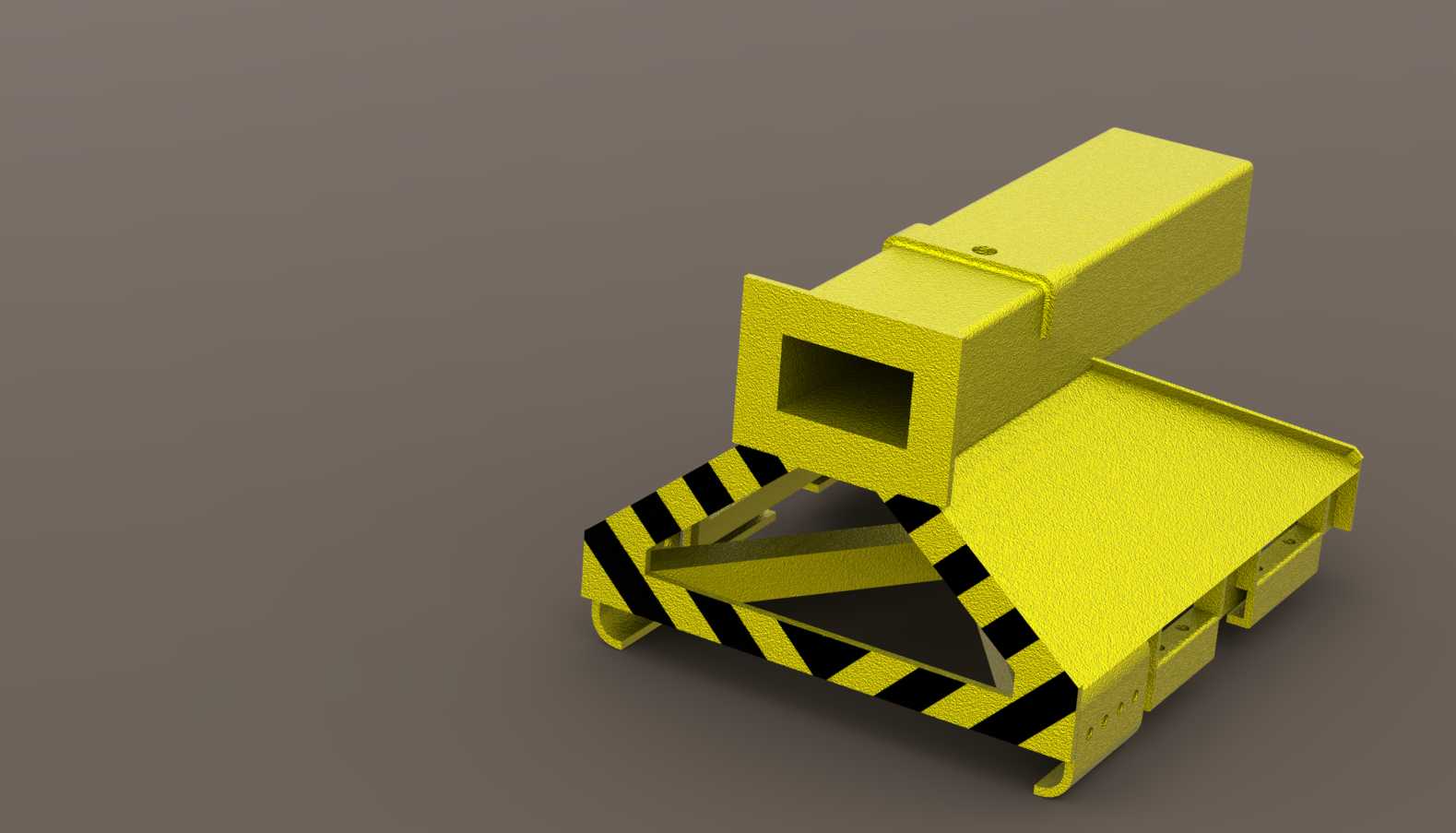

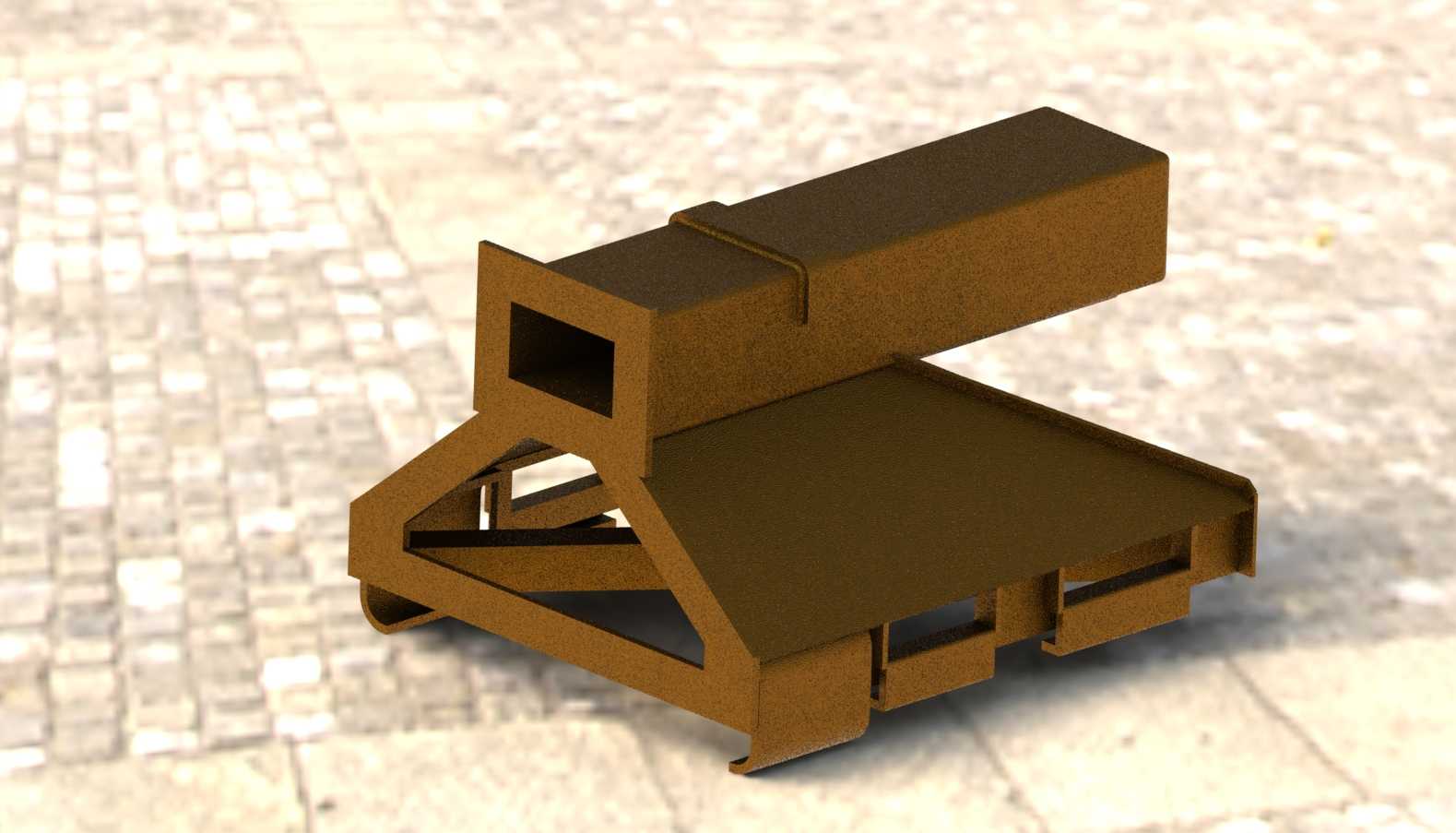

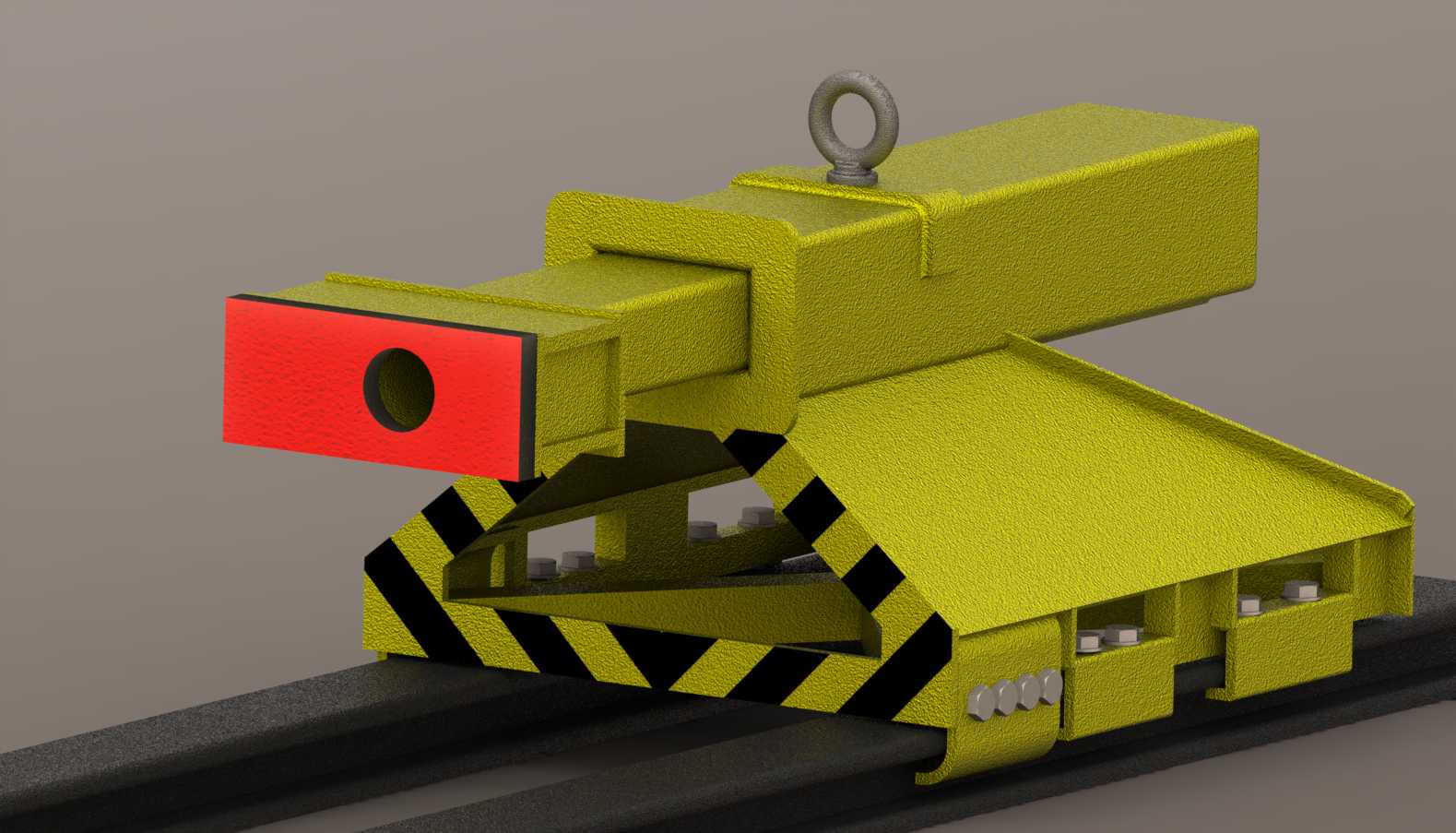

　　装置主体采用焊接箱体与三角支承组合结构。下部为低矮而宽展的基座，重心贴近轨面，有利于降低碰撞瞬间的倾覆趋势；中部斜向支承板将来自前端阻挡面的水平冲击力向下、向后传递至底座和轨道夹持区，避免力流集中在单一竖板上；上部伸出的箱形臂架用于形成与行走机构缓冲器对接的作用面。该伸出高度需要与起重机端梁上的缓冲器中心高匹配，过低会导致碰撞时接触不到缓冲件，过高则可能使挡块承受额外弯矩。设计时通常以缓冲器轴线作为基准，反推臂架顶面、前端立板以及加强肋的位置。

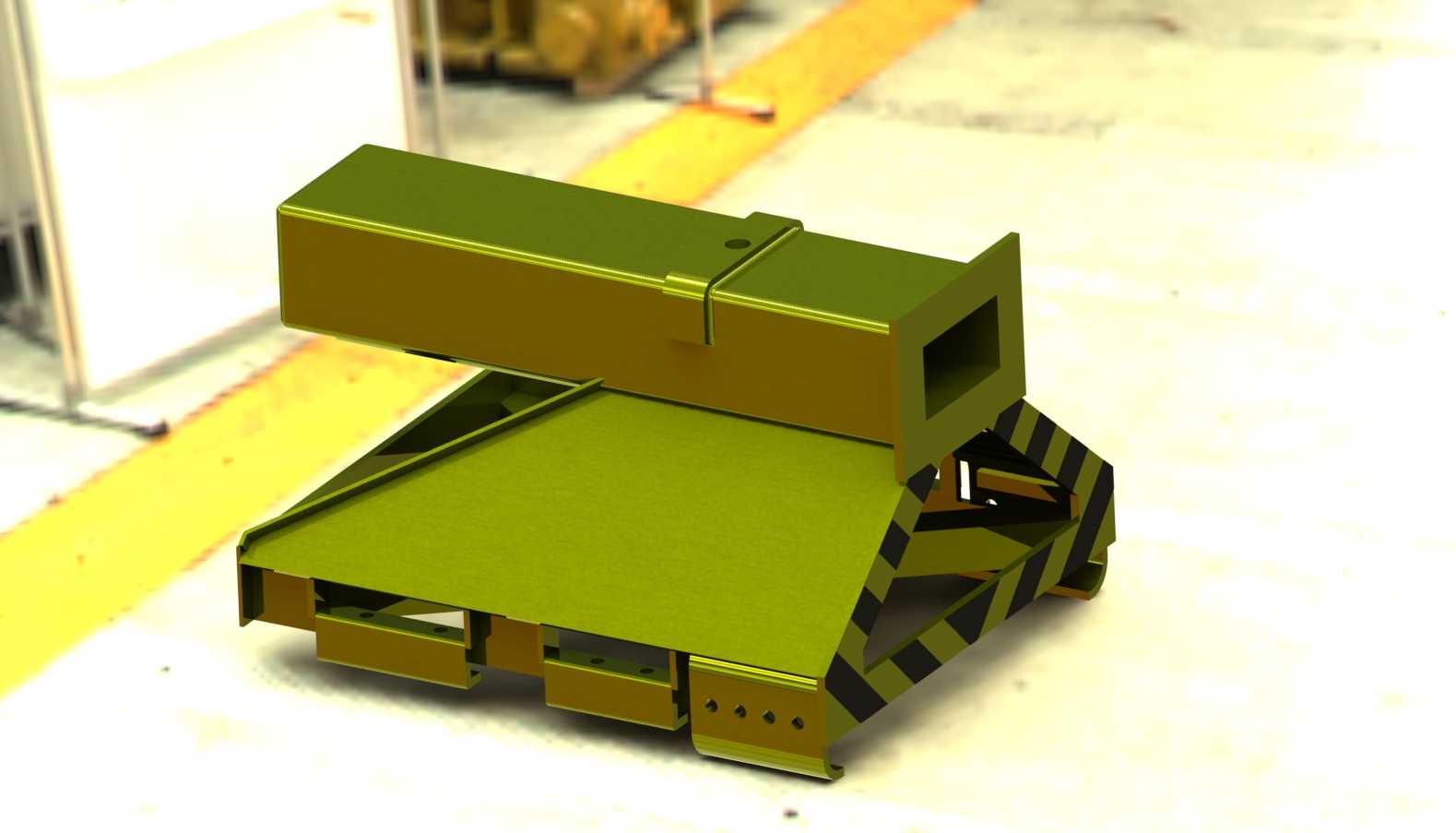

　　前端阻挡区域设置了较宽的接触立面，可适配橡胶缓冲器、聚氨酯缓冲器或金属碰头。碰撞过程中，行走机构的动能首先由设备自带缓冲器吸收一部分，剩余载荷再传递到挡块主体。挡块本身并不追求大变形吸能，而是强调刚性限位和力流分散，因此板材厚度、焊缝坡口以及肋板布置都应围绕冲击工况展开。基座内侧可见多组螺栓压紧结构，这种方式便于在轨道检修、轨道延长或设备运行范围调整时拆装移位，同时也能通过预紧力提高挡块与轨道之间的摩擦阻力。

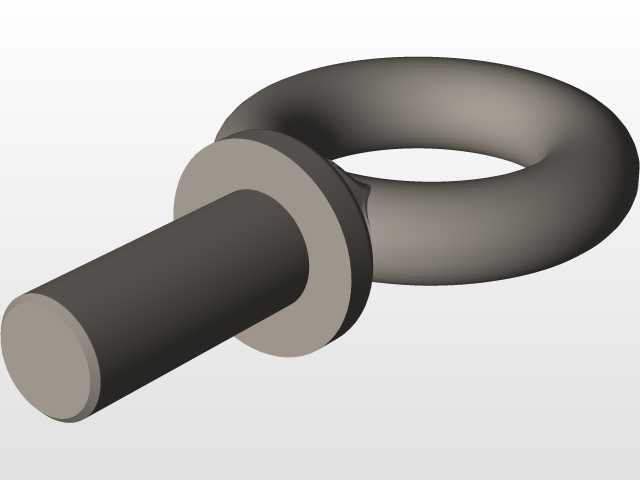

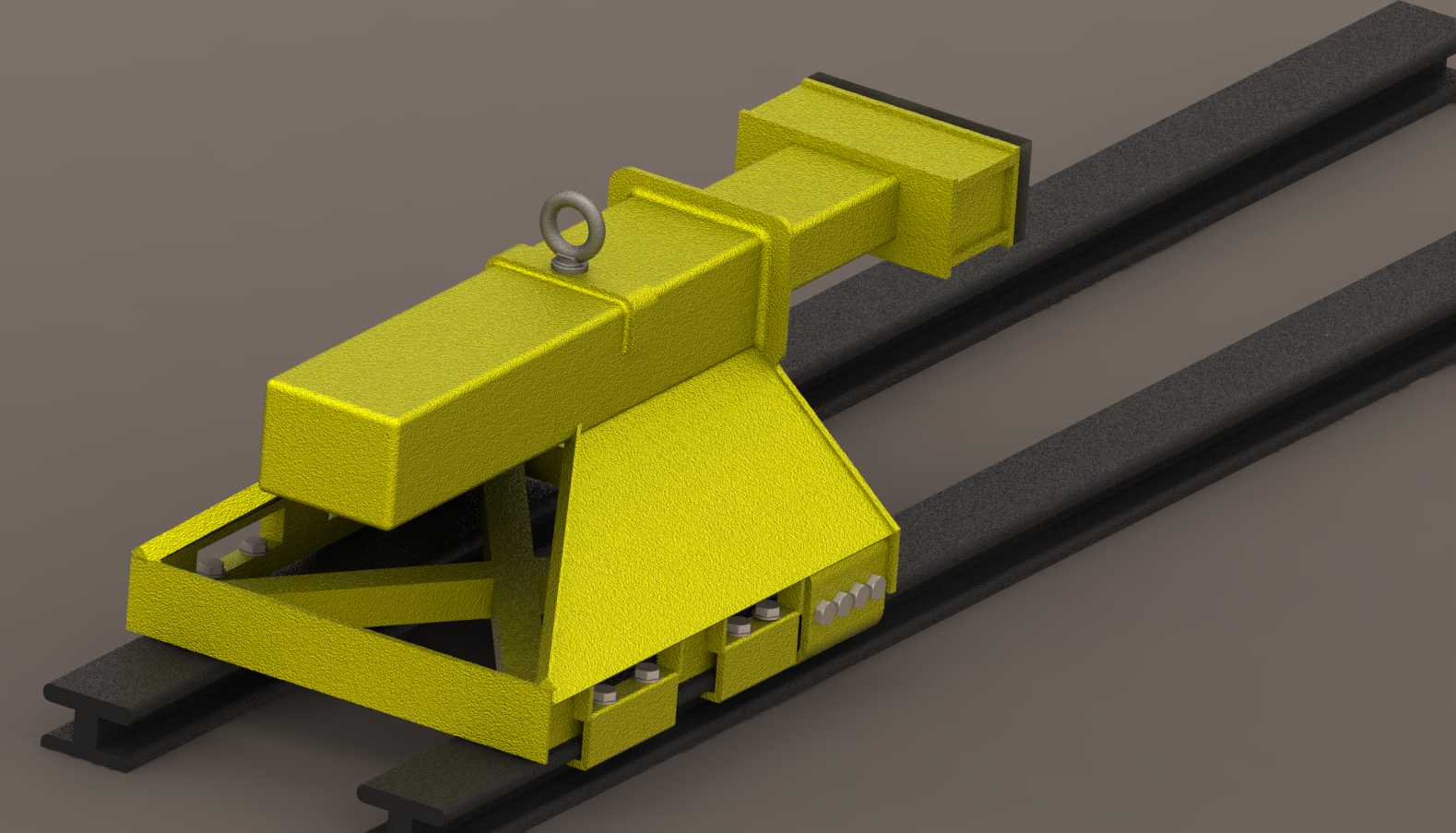

　　顶部设置的吊环体现了现场安装与维护的实际需求。轨道末端挡块单件质量较大，人工搬运困难，吊环可直接配合车间行车、手拉葫芦或小型吊装设备完成就位。吊环所在位置应位于整机重心附近，避免起吊时前端臂架过度偏摆。臂架下方的三角形空腔并非单纯减重，它为焊接操作、焊缝检查以及后期锈蚀检测留出了空间；封闭过死的箱体虽然外观整洁，但在户外堆场环境中容易积存冷凝水，反而增加内部腐蚀风险。

　　在结构建模过程中，轨道、挡块和起重机缓冲器应按照同一装配基准处理。先建立钢轨截面和轨距，再放置挡块底座，检查夹持板与轨底之间的间隙；随后建立前端接触立面，并与虚拟的缓冲器圆盘或碰头进行干涉核对。需要特别注意的是，挡块与行走机构之间应保留正常停车余量，不能让缓冲器在日常极限停车位置就长期压紧挡块。轨道终端还应与电气限位开关、机械防脱钩件、端部扫轨板等设施协同布置，挡块只是最后一道被动防护，不能替代减速控制和行程检测。

　　受力分析上，可按行走机构额定质量、运行速度以及缓冲器特性估算碰撞载荷，再将载荷施加在前端接触面上，观察底座夹持区、斜撑焊缝和臂架根部的应力分布。若应力集中在臂架与竖板交接处，应增加横向肋板或延长焊缝；若底座出现张开趋势，则需加大夹持螺栓规格或增加与基础的连接点。对于室外门式起重机，还应考虑风载作用下设备低速滑行撞击挡块的工况，不能只按正常制动速度评估。

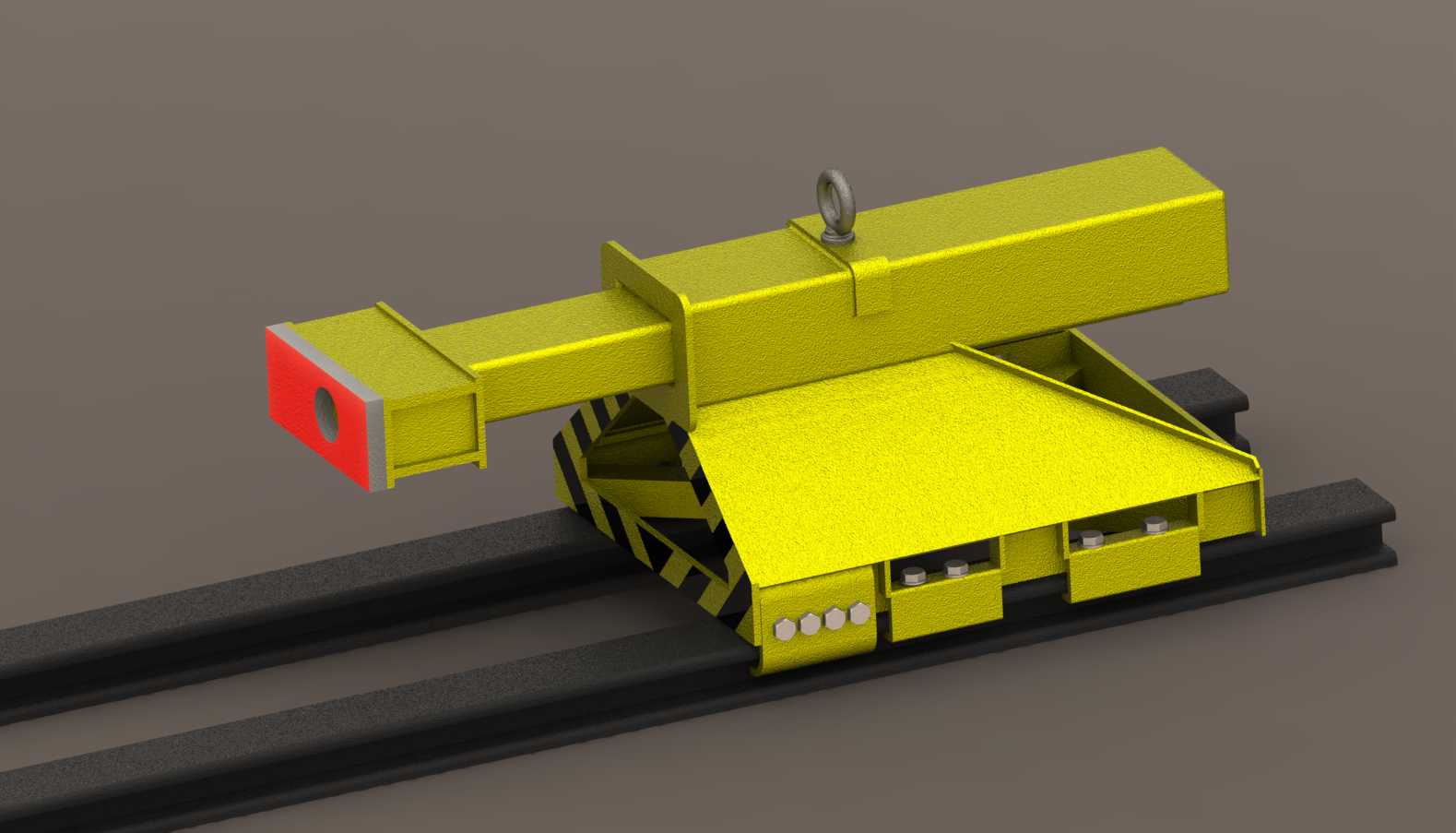

　　整体外形呈现出下宽上窄、前伸后稳的特征，这种构型既满足与高位缓冲器对接的要求，也保证了挡块在轨道上的稳定性。各板件边缘、螺栓避让位和吊装点都围绕现场可制造、可安装、可检修来安排，适合作为起重运输设备轨道终端安全防护结构的设计参考。
