科尼环链电动葫芦起重提升装置结构

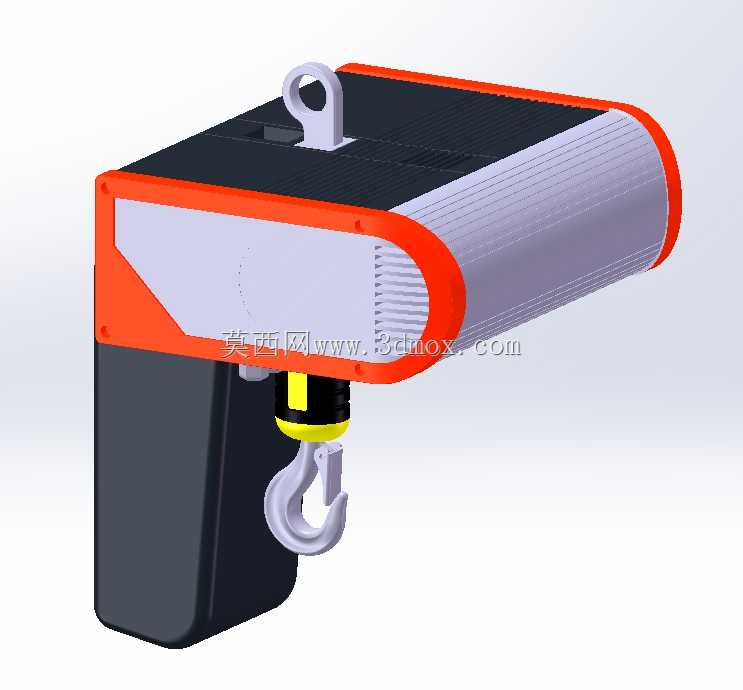

　　这款科尼款环链电动葫芦的三维结构，核心面向车间工位物料转运、轻型生产线工件吊装、仓储区域重型货品上下架这类需要定点频繁起重的作业场景，区别于大吨位桥式起重机的大范围覆盖，这类紧凑式葫芦更适配1吨级以内的精准吊装需求，在机加工车间的机床上下料、装配线的重型部件对位、维修班组的设备拆解吊装场景里，这类葫芦的使用占比远高于大型起重设备。从结构设计逻辑来看，整体采用模块化集成思路，将驱动电机、减速机构、链传动组件、制动单元全部整合在主机壳体内，没有外露的冗余传动部件，一方面能适配车间多粉尘、少量切削液飞溅的作业环境，减少杂物进入传动副的概率，另一方面也压缩了整体安装尺寸，降低了对安装工字钢轨道的空间占用要求。主机壳体采用拼接式结构，

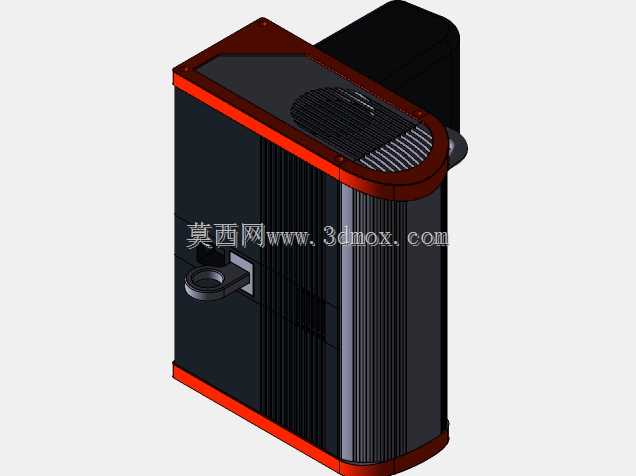

　　上部的吊耳直接集成在主机上壳的受力筋位置，没有采用额外的焊接吊耳结构，避免了焊接应力带来的长期受力断裂风险，吊耳的内孔尺寸适配常规的起重卸扣与手动小车连接轴，不需要额外加工转接件就能直接挂装在手动或电动运行小车上，适配市面多数标准工字钢轨道的安装尺寸。主机侧面的散热筋结构顺着壳体长度方向排布，在葫芦沿轨道运行时，迎面气流能顺着筋条间隙带走电机持续作业产生的热量，不需要额外加装散热风扇，既减少了易损件数量，也避免了风扇转动吸入车间金属碎屑的问题。下部的吊钩组件采用带推力轴承的旋转结构，吊装工件时可以手动旋转吊钩调整工件朝向，不需要反复挪动起吊点对位，吊钩上方的弹簧缓冲结构能在吊钩上升到极限位置时提供软接触缓冲，

　　避免硬碰撞对壳体内部传动件造成冲击，吊钩的防脱卡簧采用内置扭簧结构，不会因为吊装过程中的剐蹭出现脱落失效的问题。从安装边界来看，主机的横向长度控制在适配窄间距轨道的范围，在多台葫芦同轨道布置的场景下，相邻葫芦的最小安全间距可以压缩到很小，适合密集工位的起重作业布局；下部吊钩的最低下降距离预留了足够的链长收纳空间，不会出现链条完全伸出后卡滞的问题，主机的供电线缆接口设置在壳体尾部，走线方向顺着轨道排布，不会和起吊的链条产生干涉。在功能设计上，内置的制动单元采用断电制动结构，一旦供电中断会立刻锁死传动链，避免吊物下坠，符合起重设备的安全规范要求；减速机构采用多级行星齿轮结构，在有限的壳体空间内实现大减速比，

　　输出扭矩足够满足额定起重量的提升需求，同时齿轮组的润滑腔采用密封结构，长期作业不需要频繁补充润滑脂，降低了日常维护的工作量。环链的导向轮设置在主机下出口位置，链条收放时会顺着导向轮的槽位规整收纳到主机内部的链袋里，不会出现链条扭结、错位卡滞的问题，哪怕是频繁点动升降的作业工况，也能保证链条的顺畅收放。整体的外观包覆件采用工程塑料与金属壳体结合的方式，边角位置的橙色包覆件既起到防撞缓冲的作用，也能在车间复杂环境下起到高可见度的警示作用，避免作业人员误碰撞运行中的葫芦设备。
