40x40规格垂直交叉圆管锁紧固定支架

　　在流体管路铺设、轻型设备机架搭建、生产线辅助工装排布的现场作业中，经常会遇到两根垂直交叉的圆管需要实现相对位置锁止的需求，这类场景下如果采用焊接固定，后期管路调整、维护拆装的难度会大幅提升，还会破坏管材表面的防腐镀层；如果采用扎带捆绑的方式，长期受振动、载荷影响很容易出现松脱移位，无法满足定位精度要求。这款交叉固定管支架就是针对这类垂直交叉圆管的连接需求设计的抱紧式连接件，适配外径40mm的两根圆管呈90度交叉布置的安装场景，能在不破坏管材本体的前提下实现两根管路的刚性固定，同时预留了足够的拆装调整空间，方便现场施工时灵活调整固定位置。

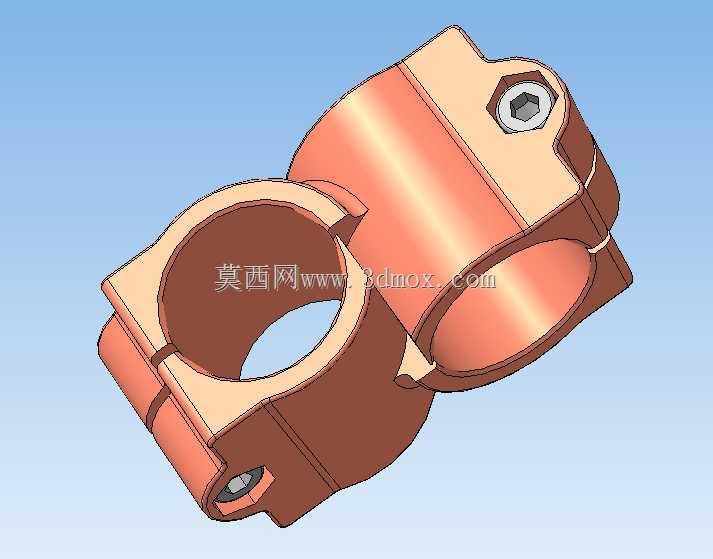

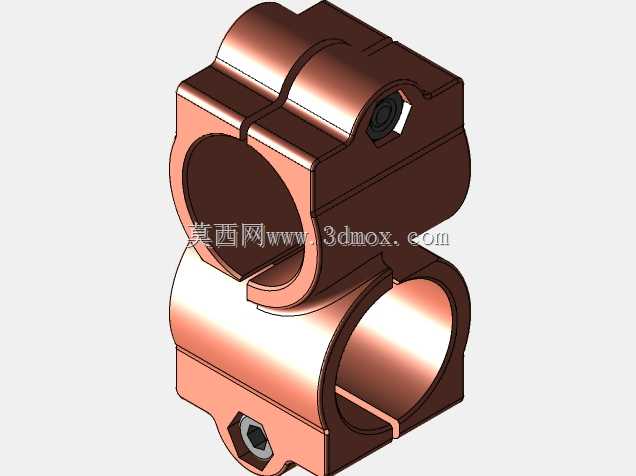

　　从结构设计来看，这款支架采用了对称式的对开抱紧结构，两个独立的管夹腔体呈90度垂直交错布置，每个腔体都由上下两个半圆弧抱合面组成，圆弧内径与40mm圆管的外径做了公差匹配，抱合面的加工粗糙度控制在合理范围，既可以保证抱紧时的接触面积足够，避免管材表面被夹伤，又能提供足够的静摩擦力抵抗轴向窜动和周向转动。支架的锁紧结构采用内六角圆柱头螺钉配合，两个锁紧螺钉分别布置在两个管夹腔体的侧方位置，螺钉的轴线与对应管腔的轴线垂直，拧紧螺钉时两个半环的抱合面会同步收拢，对穿入的圆管产生均匀的抱紧力，不会出现单侧受力导致的管材偏移问题。

　　从安装边界来看，这款支架的整体外形没有突出的尖锐棱角，所有边角都做了小圆弧过渡处理，避免安装作业时划伤操作人员。两个管腔的中心距经过精准计算，当两根40mm圆管垂直交叉穿入后，管材的外壁刚好贴合，不会出现两根管之间预留间隙导致的支架受力变形问题，也不会因为管腔中心距过小导致管材无法顺利穿入。支架的壁厚经过载荷校核，在常规的轻型管路支撑、机架杆件固定场景下，能承受垂直于管轴方向的静载荷以及设备运行带来的小幅振动载荷，不会出现抱合力不足、支架本体开裂的问题。

　　在实际应用场景中，这类支架除了用于常规的水、气等流体输送管路的交叉固定，还可以用于工业生产线旁的物料架杆件连接、自动化设备的辅助导向杆固定、农业大棚的骨架交叉位置锁紧，甚至在小型健身器材、户外临时展架的搭建中也能适用。相比传统的焊接、U型螺栓搭配压板的固定方式，这种一体式交叉抱夹的安装效率更高，只需要将两个半环对齐套在两根交叉管的目标位置，拧紧两颗内六角螺钉即可完成固定，不需要在管材上打孔，也不需要做焊接后的防腐处理，后期如果需要调整管路位置，只需要松开螺钉就可以滑动支架到新的位置重新锁紧，维护调整的灵活性非常高。

　　设计过程中针对抱夹的受力情况做了优化，螺钉安装位的凸台做了加厚处理，避免拧紧螺钉时出现凸台开裂、螺纹滑牙的问题，两个管腔交错的位置做了圆弧过渡的加强结构，分散支架受载时的应力集中，提升整体的结构强度。抱合面没有设计额外的防滑齿，避免在铝合金管、PVC管这类表面硬度较低的管材上留下压痕，对于钢管这类需要更大抱紧力的场景，也可以在抱合面和管材之间增加薄橡胶垫来提升摩擦力，不会因为支架本身的结构限制影响使用。整个支架的结构没有复杂的异形曲面，不管是采用金属压铸还是机加工的方式生产，都能很方便地控制加工精度，保证两个管腔的垂直度，避免安装后两根交叉管出现角度偏差，影响后续的管路对接或者机架装配精度。
