三菱HG-RR503B带制动伺服电机结构

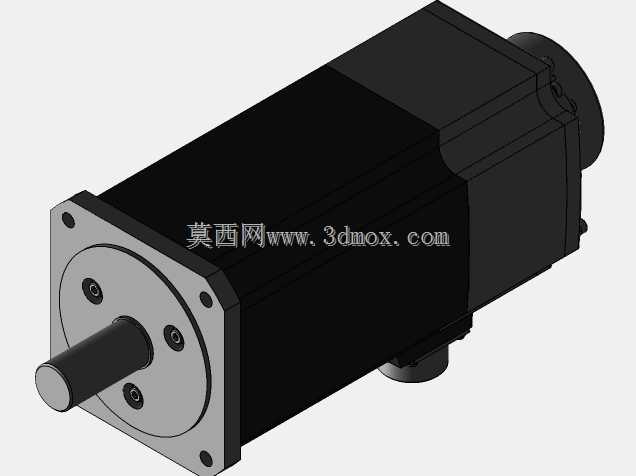

　　在自动化产线的垂直轴驱动、机床进给轴的断电防坠、物流分拣设备的快速启停定位这类对驱动安全冗余有硬性要求的场景里，集成电动制动器的伺服电机是核心执行部件，这款HG-RR503B伺服结构的建模，完全围绕实际安装与功能实现的工程需求搭建，没有多余的装饰性特征。从结构布局来看，制动器模块集成在电机非输出轴端的尾盖内部，和电机定子、转子组件同轴布置，没有额外外凸的安装座，这一点和很多外置制动模块的伺服有明显区别，做设备布局的时候不需要给尾部预留额外的制动组件安装空间，能有效压缩驱动单元的整体轴向尺寸。输出轴端采用标准的轴径配合平键槽设计，轴伸长度匹配通用的行星减速机、同步带轮安装尺寸，法兰安装面的定位止口、螺栓孔位完全对应行业通用的安装规格，

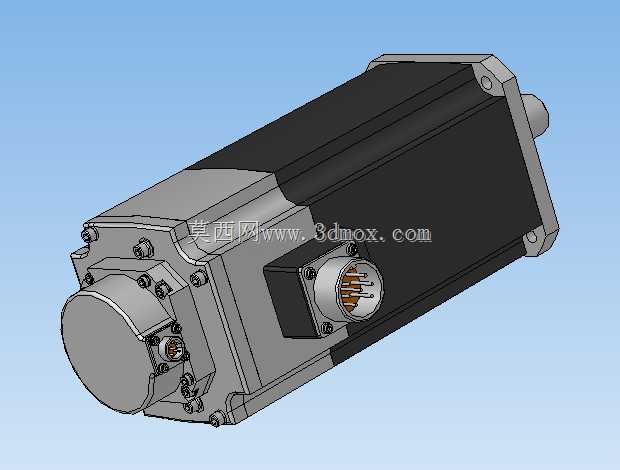

　　选型替换的时候不需要重新加工设备的安装基板，只要核对轴径、止口尺寸和螺栓孔分布圆直径就能直接适配。建模过程中特意还原了制动器的接线端子布局，端子座布置在电机尾座侧方的凸起结构上，和电机动力线、编码器线的接插件位置错开，现场布线的时候不会出现线缆干涉弯折的问题，端子的引脚间距、防护凸台的尺寸都按照实物比例还原，做电气布线仿真的时候能直接参考走线空间。从功能特性上，集成的电动制动器属于断电制动型，设备正常通电运行时制动器线圈得电吸合摩擦片，和转子轴完全脱开，不会给电机输出增加额外的转动阻力，避免不必要的扭矩损耗；当设备断电或者触发急停信号时，制动器线圈失电，内置的弹簧结构会推动摩擦片压紧制动盘，通过摩擦力锁死转子轴，

　　防止垂直轴负载因为重力下坠，或者高速运动的机构因为惯性滑移，满足设备的安全防护要求。做结构设计的时候，电机外壳的散热筋特征也做了完整还原，散热筋沿着电机轴向平行布置，筋条的高度、间距都和实物一致，做设备热仿真分析的时候，可以直接基于模型的外壳散热面积计算电机持续运行时的温升情况，不需要再二次修正外壳特征。安装边界方面，电机本体的最大外圆直径、整体轴向长度、接线座的外凸高度都做了精准还原，在做设备整体布局的时候，能准确核对电机和周边钣金护罩、管线拖链、相邻传动部件的安全间隙，避免出现安装干涉。另外尾端的编码器保护盖、输出轴端的油封安装位、法兰面的密封槽这些细节特征都没有省略，做电机安装的工装设计、

　　密封结构选型的时候都能直接参考模型尺寸，不需要反复核对二维样本的零散参数。在实际的设备调试场景里，这类带制动的伺服电机需要提前核对制动器的供电电压、响应时间和驱动器的制动控制逻辑匹配，模型里还原的制动器安装腔尺寸，也能给后续做定制化制动改造、或者替换不同规格制动片的设计提供尺寸参考，不需要拆机测量实物尺寸。
