带蜗轮减速结构的直流换向驱动电机

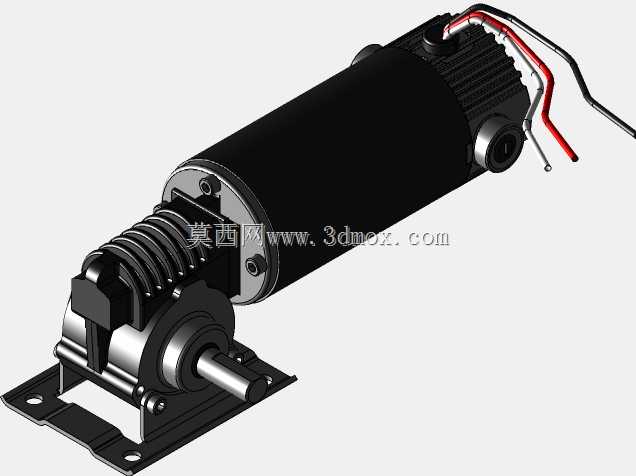

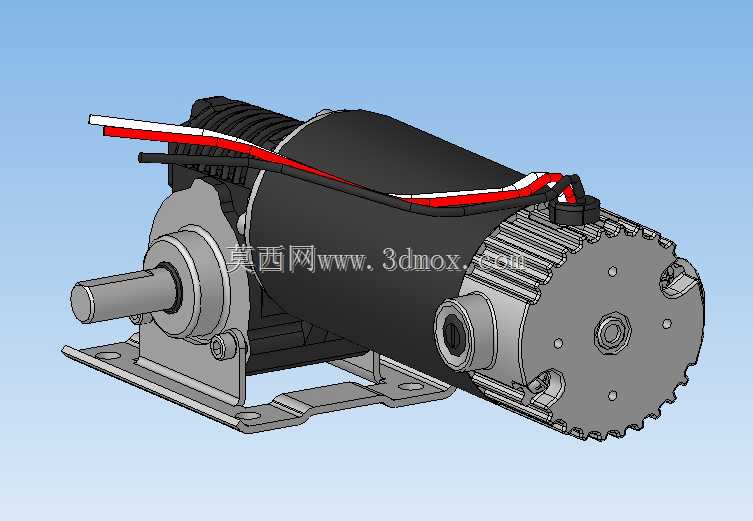

　　这款带蜗轮减速结构的换向驱动电机，在小型自动化输送线、户外遮阳篷驱动、小型设备进给机构这类需要低转速大扭矩输出的场景里适配性很强，不少做小型工位改造、民用电动机构开发的结构工程师，在选型时会优先考虑这类集成减速组的动力单元，省去单独匹配减速箱的同轴度调校麻烦。从实际装配逻辑来看，电机本体采用圆柱形机壳设计，输出端直接集成蜗轮蜗杆减速腔，减速腔侧伸出的输出轴为单键光轴结构，可直接通过键连接配合联轴器对接负载端，也能通过安装同步轮、链轮实现远距离动力传输。底部的双凸耳安装支架是整个结构的安装基准，两个凸耳上的安装孔位预留了足够的螺栓穿入空间，支架与减速腔壳体为一体压铸成型，避免了分体式支架长期受交变载荷出现的连接松动问题，安装时只需将支架贴合设备安装面，穿入对应规格的螺栓锁紧即可，不需要额外做定位工装辅助调校。

　　从功能实现逻辑上看，电机尾部的换向器结构可实现正反转切换，配合蜗轮蜗杆的大减速比特性，输出端扭矩可放大数十倍，同时蜗轮蜗杆结构自带反向自锁特性，当电机断电时，输出轴不会被负载端的反向作用力带动回转，在需要位置保持的升降类、定位类机构中，这个特性能省去额外的制动组件，简化整体机构的结构复杂度。出线端采用红黑双线直出设计，线体预留了足够的弯折余量，接线时不需要额外拉扯线体，避免接线端受力松脱，线体根部做了防弯折护套，长期往复摆动也不会出现线芯断裂的问题。

　　建模过程中需要重点关注几个配合边界：首先是电机转子与换向器的同轴度公差，这个公差直接影响电机运转时的碳刷磨损速度，建模时需将换向器安装位与转子轴承位设置为同一基准轴；其次是蜗轮与蜗杆的啮合侧隙，侧隙过大会导致输出端回转精度不足，侧隙过小则会出现卡滞、运转发热的问题，建模时需预留0.1-0.2mm的啮合侧隙，同时考虑润滑脂的填充空间，在减速腔内壁预留储油槽结构；最后是输出轴的伸出长度与轴径匹配，输出轴的轴肩位置需与减速腔端盖的油封位精准配合，避免运转时出现润滑油渗漏的问题。

　　在实际选型适配时，需要注意安装面的平面度要求，如果安装面平面度超过0.2mm，锁紧螺栓后会导致支架变形，连带减速腔壳体出现形变，进而影响蜗轮蜗杆的啮合精度，严重时会出现运转异响、齿轮磨损加快的问题。输出端连接负载时，需保证负载轴与电机输出轴的同轴度误差不超过0.1mm，若采用链轮、齿轮传动，需保证传动件的端面跳动在允许范围内，避免给输出轴施加额外的径向力，长期受额外径向力会导致输出轴弯曲、轴承提前失效。这款动力单元的整体结构紧凑，不需要额外占用过多安装空间，在空间受限的小型设备内部布局时，可直接通过底部支架固定，不需要额外设计安装转接件，能有效缩短设备的开发周期。
