三菱款双极2P小型断路器结构设计

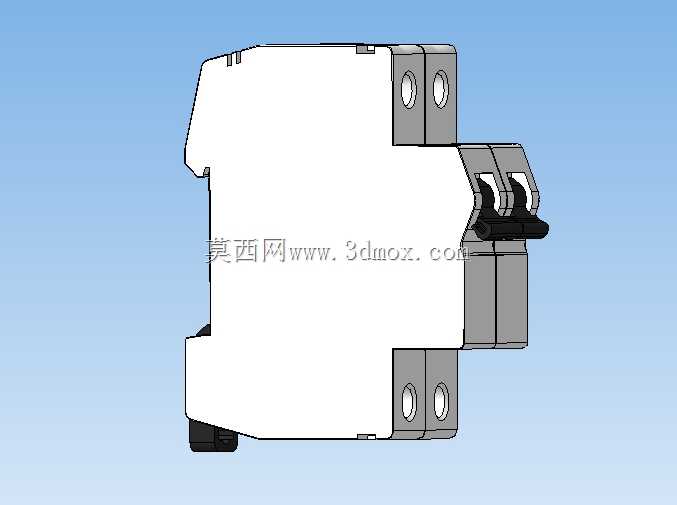

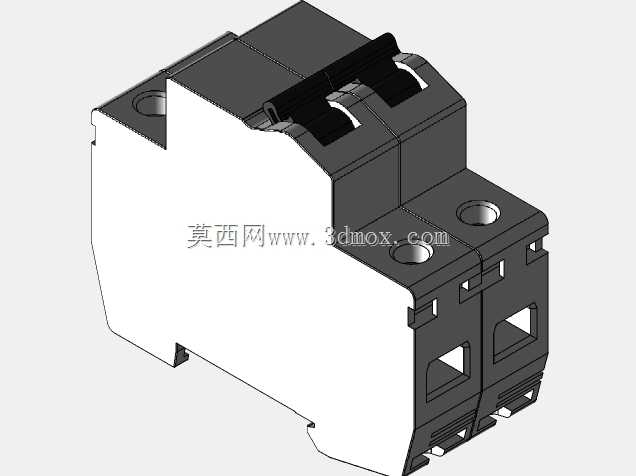

　　这款双极2P断路器的三维结构，还原了低压终端配电场景里常用的模数化保护器件形态，日常在民用住宅入户配电、小型工业设备末端配电、商用办公回路配电场景中都能见到这类器件的身影，核心作用是同时对两根进线回路做过载、短路保护，故障触发时能同步切断相线与中性线，避免单极开关只断相线带来的中性线带电隐患，在检修或者回路故障时能提供更可靠的电气隔离效果。从结构设计逻辑来看，这款产品严格遵循模数化配电的尺寸规范，整体宽度对应标准DIN导轨安装的2P模数占位，外壳采用上下扣合的阻燃热固性塑料壳体，壳体上预留的安装卡扣结构适配行业通用的35mm标准DIN导轨，不需要额外打孔固定，直接卡装就能完成柜体内部的固定，安装效率远高于传统螺丝固定的老式断路器。

　　进出线端的接线端子采用带压线板的螺丝压紧结构，能适配1.5平方到6平方的多股或单股铜芯导线，端子旁设计的防误触挡板，能避免接线时螺丝误碰相邻回路引发的短路风险，操作手柄的行程做了明确的档位限位，合闸位置手柄向上抬起到位后有明确的卡位反馈，分闸位置手柄向下落下时能清晰看到操作窗口的分闸标识，不会出现半合半分的中间状态误导运维人员。内部结构的布局上，双极的两个极室做了独立的隔仓设计，每个极室内分别布置灭弧栅片、电磁脱扣机构、热脱扣双金属片，两个极的脱扣机构通过联动轴连接，任意一极触发过载或者短路故障时，联动轴会带动两个极同步分断，不会出现单极断开另一极仍然导通的问题。灭弧室的栅片采用多片平行的铁磁栅片结构，

　　分断时产生的电弧会被栅片切割成多段短弧，快速冷却熄灭，避免电弧持续灼烧触头导致器件寿命缩短。进出线端的安装孔位做了沉台设计，接线螺丝拧紧后螺丝头部不会突出壳体平面，多个断路器并排安装在配电箱内时，相邻器件之间不会因为螺丝突出产生安装干涉，壳体侧面的拼接卡槽能和同系列的1P断路器、漏电附件、过欠压附件直接拼接，不需要额外的连接配件，就能扩展成带漏电保护、过欠压保护的综合配电保护单元。从安装边界来看，这款器件的整体深度适配常规家用及工业小型配电箱的内室深度，接线完成后导线的弯曲半径不会超出配电箱盖板的闭合空间，手柄的操作高度突出壳体表面的尺寸，刚好能在配电箱盖板闭合后，透过操作窗口直接操作分合闸，不需要打开箱门就能完成回路的通断操作。

　　壳体表面的散热槽沿着器件长度方向布置，在密闭的配电箱内也能通过烟囱效应带走内部脱扣元件工作产生的热量，避免长期高温环境下塑料壳体老化加速、脱扣参数漂移。在做配电盘三维布局设计时，这类模型可以直接导入装配体，提前模拟多个器件并排安装的间距、接线的走线空间、导轨的裁切长度，避免现场安装时出现器件装不下、导线弯曲半径不足、操作手柄被箱门挡住的问题，结构设计时也能参考这款产品的卡扣结构、端子布局、联动机构的设计思路，优化同类型低压电器的内部空间利用率，在有限的模数宽度内放下更多的功能元件，同时保证电气间隙和爬电距离满足低压电器的安全规范要求。
